Acessórios para elevadores: guia de peças elétricas e mecânicas

Acessórios para elevadores abrangem componentes elétricos, eletrônicos e mecânicos que apoiam o funcionamento, a segurança, a operação e a manutenção do equipamento. Eles vão de sensores e chaves a botoeiras, indicadores, itens de porta, guias e acessórios de lubrificação.

Para escolher a peça correta, não basta identificar sua função. É necessário confirmar fabricante, código, aplicação, medidas, tensão, tipo de contato, posição de montagem e condições de operação. Esse cuidado reduz devoluções, paradas adicionais e adaptações inadequadas em campo.

O que é considerado acessório para elevador?

Em manutenção e modernização, “acessórios para elevadores” é uma categoria ampla. Ela reúne peças que complementam os conjuntos principais, como máquina de tração, quadro de comando, cabina e portas, mas que são indispensáveis para monitorar movimentos, transmitir comandos, sinalizar condições e manter o sistema em operação.

Dependendo do projeto, um acessório pode exercer uma função simples, como proteger um cabo ou fixar um componente, ou uma função crítica, como detectar posição, interromper um circuito ou acionar uma condição de segurança.

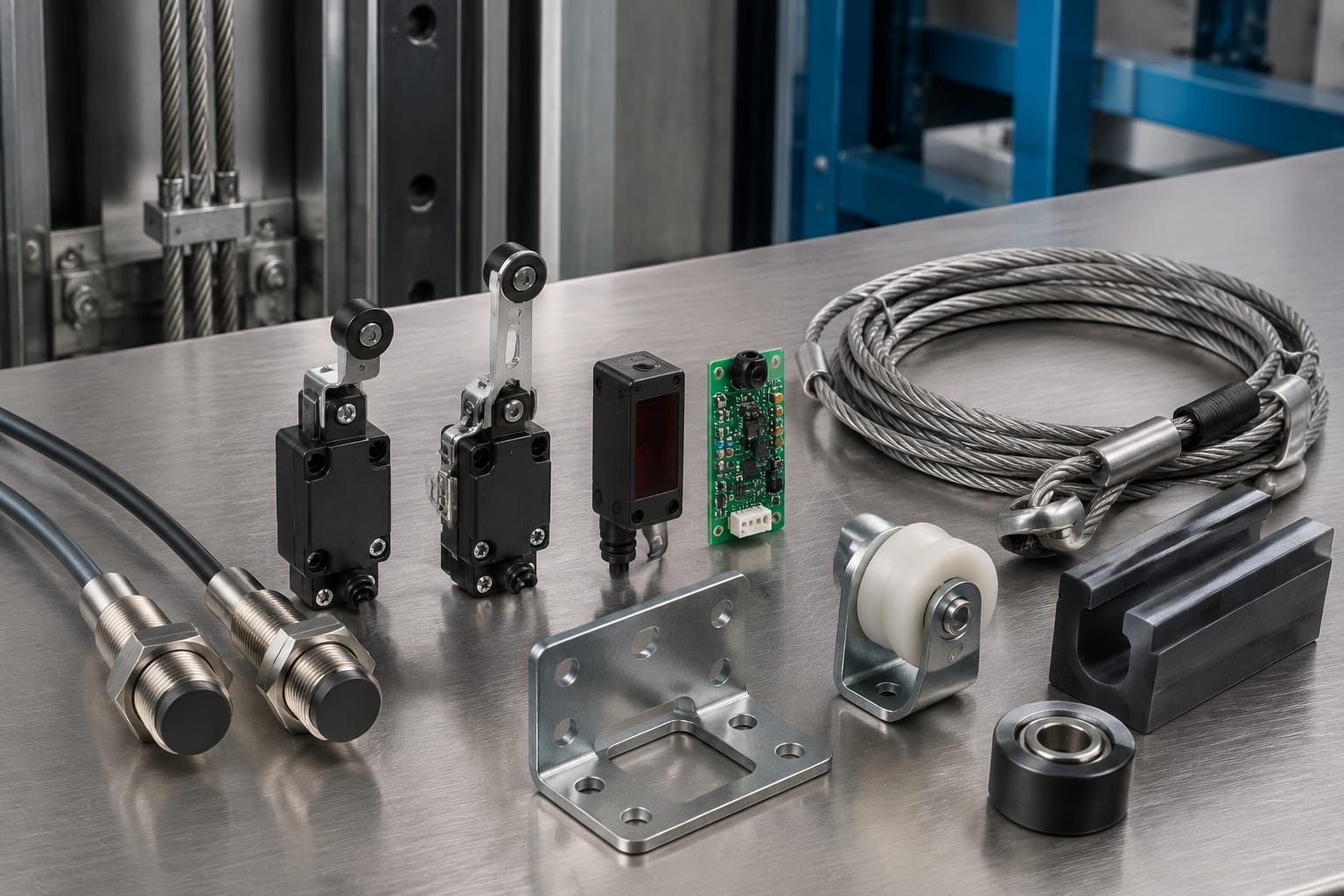

Os grupos mais comuns incluem:

• Chaves elétricas, fins de curso e sensores de posição.
• Botoeiras, indicadores de pavimento e displays de cabina.
• Intercomunicadores, alarmes, telefones e componentes de comunicação.
• Roldanas, patins, guias, escovas, elementos de fixação e itens de porta.
• Dispositivos de nivelamento, inspeção e detecção de movimento.
• Lubrificadores, feltros, reservatórios e itens de manutenção.
• Cabos, conectores, relés, fontes e acessórios de instalação.

A classificação comercial pode variar. Por isso, ao solicitar uma peça, descreva a função e a aplicação pretendida, em vez de depender apenas de uma denominação genérica como “sensor”, “chave” ou “acessório de porta”.

Chaves elétricas e sensores

Chaves e sensores são acessórios fundamentais para que o elevador reconheça posições, estados de portas, limites de percurso e condições de operação. Embora pareçam semelhantes externamente, diferenças no atuador, no contato elétrico ou na fixação podem impedir a substituição direta.

Chaves de limite e fim de curso

As chaves de limite sinalizam que uma parte móvel atingiu uma posição determinada. Podem ser encontradas em portas, sistemas de seleção, mecanismos de inspeção e outras áreas do elevador. O acionamento pode ocorrer por alavanca, rolete, êmbolo ou outro mecanismo compatível com o conjunto original.

Antes de substituir uma chave, confirme:

• Tipo de contato: normalmente aberto (NA), normalmente fechado (NF) ou combinação de contatos.
• Tensão e corrente nominais do circuito.
• Formato e posição dos terminais.
• Tipo de acionador e sentido de atuação.
• Distância e pontos de fixação.
• Grau de proteção adequado ao local de instalação, quando aplicável.

Uma chave com o mesmo número de terminais não é automaticamente equivalente. A lógica do contato e o comportamento durante o acionamento precisam corresponder ao componente retirado.

Sensores de nivelamento e posição

Sensores de nivelamento ajudam o comando a identificar a posição da cabina em relação ao pavimento. A solução empregada depende do fabricante, da geração do sistema e da tecnologia usada no equipamento, podendo envolver sensores magnéticos, indutivos, ópticos ou chaves mecânicas.

Em sistemas que utilizam uma haste ou referência física, por exemplo, a geometria da montagem é tão relevante quanto a parte elétrica. Um sensor de nivelamento tipo haste para elevador Otis deve ser avaliado pela aplicação específica, pelo código da peça e pela configuração existente antes da compra.

Não altere a posição de um sensor de nivelamento por tentativa e erro. O ajuste interfere na parada da cabina e deve seguir os procedimentos técnicos aplicáveis ao equipamento.

Chaves de detecção de movimento e giro

Alguns equipamentos usam chaves para verificar rotação, giro ou movimento de componentes. Essas peças podem participar de circuitos de monitoramento e proteção, portanto exigem atenção especial à interface mecânica e ao sinal fornecido ao comando.

Uma chave de detecção de giro para elevador Mitsubishi ilustra uma peça cuja equivalência não pode ser definida apenas pelo aspecto visual. A referência do fabricante, a forma de acionamento, o conector e a aplicação no conjunto devem coincidir.

Sensores de porta

O conjunto de portas pode utilizar contatos e sensores para informar porta aberta, fechada, travada ou em movimento. Um diagnóstico correto deve separar falhas do sensor de problemas mecânicos, como desalinhamento, desgaste de roldanas, sujeira na soleira ou folga no mecanismo.

Trocar um contato sem identificar a origem do defeito pode restabelecer o funcionamento apenas temporariamente. Sempre verifique o alinhamento do atuador, o estado dos cabos e a repetibilidade do acionamento.

Botoeiras, displays e peças de comunicação

Os acessórios de interface permitem que passageiros, porteiros e técnicos acionem comandos e recebam informações do elevador. Nessa categoria estão botões de chamada, botoeiras de cabina, sinalizadores, indicadores de posição, gongos, alarmes e sistemas de comunicação.

Botões e botoeiras

A escolha de botões deve considerar mais do que o acabamento da face. Confira o diâmetro de montagem, a profundidade disponível atrás do painel, o tipo de iluminação, a tensão do LED ou lâmpada, o conector e a legenda da função.

Em modernizações, a troca de botoeiras pode demandar adaptação de recortes ou revisão da fiação. Quando o objetivo é preservar a cabina, compare medidas e fixações cuidadosamente para evitar alterações irreversíveis no painel.

Também avalie:

• Legibilidade do número ou símbolo.
• Cor e intensidade da iluminação.
• Compatibilidade com a tensão de alimentação.
• Tipo de retorno tátil e curso do botão.
• Resistência ao uso previsto.
• Integração com o protocolo ou a placa de comando, quando houver eletrônica associada.

Indicadores e displays

Displays de posição e direção podem usar diferentes tecnologias e formas de comunicação. Um indicador pode operar por sinais discretos, comunicação serial ou protocolo proprietário. Por isso, o mesmo tamanho de display não garante compatibilidade com o comando instalado.

Ao cotar um indicador, informe a tensão, a quantidade de andares, a posição de instalação, o tipo de comunicação e, quando disponível, o código da placa ou do conjunto original. Fotografias do conector e da etiqueta ajudam, mas não substituem esses dados.

Alarme e comunicação

Itens como botão de alarme, interfone, telefone de emergência, alto-falante e módulo de comunicação devem ser analisados dentro do sistema completo. Verifique como o acessório é alimentado, se depende de bateria ou fonte externa, quais cabos utiliza e como se integra à instalação predial.

A substituição deve preservar a função de comunicação prevista para o elevador. Se houver dúvida sobre a ligação, consulte o esquema elétrico do equipamento e os responsáveis técnicos pela manutenção.

Acessórios de porta e cabina

Portas de pavimento e portas de cabina concentram peças de desgaste e ajustes frequentes. Roldanas, patins, contatos, correias, cabos, fechos, soleiras, guias e amortecedores precisam trabalhar em conjunto. Instalar uma peça incompatível pode aumentar ruído, provocar travamentos ou gerar falhas intermitentes.

Itens do operador de porta

O operador de porta abre e fecha a porta da cabina e se relaciona com o sistema de portas dos pavimentos. Entre os acessórios associados estão correias, polias, roldanas, braços, suportes, sensores e contatos.

Ao identificar uma peça, observe onde ela fica instalada: no operador, na folha da porta, no mecanismo de destravamento ou no vão. Essa informação elimina confusões comuns entre componentes visualmente parecidos.

Os critérios de conferência normalmente incluem:

Peças mecânicas devem ser inspecionadas quanto a desgaste, fissuras, deformação e folgas antes da reposição. Em muitos casos, trocar somente a peça mais visível não resolve uma causa associada, como desalinhamento de folhas ou desgaste de guia.

Acessórios de cabina

Na cabina, acessórios podem incluir espelhos, corrimãos, ventilação, iluminação, painéis, indicadores, botoeiras, dispositivos de alarme e proteções. Para componentes estéticos ou de acabamento, verifique dimensões e método de fixação. Para componentes funcionais, a avaliação elétrica e a integração com o comando são indispensáveis.

Em reformas, é importante não comprometer acessos de inspeção, ventilação, fiação existente ou a operação dos componentes de segurança. Uma mudança visual pode exigir revisão técnica quando altera peso, distribuição de carga ou interfaces da cabina.

Guias, lubrificação e itens mecânicos

A parte mecânica do elevador utiliza acessórios que favorecem o deslocamento controlado da cabina e do contrapeso. Guias, elementos de fixação, suportes, lubrificadores e componentes de proteção devem ser selecionados conforme as dimensões e o ambiente da instalação.

Guias e elementos de deslizamento

Patins deslizantes, roletes, insertos e componentes de guia ajudam a manter a cabina e o contrapeso no percurso correto. A escolha depende do tipo de guia, das dimensões do conjunto, da carga aplicada e da arquitetura do elevador.

Não substitua um componente de deslizamento por outro apenas porque o material parece semelhante. Nylon, borracha, compostos técnicos e metais apresentam comportamentos diferentes em atrito, ruído e desgaste. O formato de encaixe também é decisivo.

Lubrificadores e reservatórios

A lubrificação das guias e de outros pontos mecânicos deve ser realizada com o produto e a frequência compatíveis com o sistema. Lubrificador, feltro, escova, suporte e reservatório formam um conjunto: um reservatório adequado não compensa um aplicador deformado ou uma escova contaminada.

Evite excesso de lubrificante. Além de desperdício, o acúmulo pode reter poeira e dificultar a inspeção. A ausência de lubrificação, por outro lado, tende a aumentar atrito e desgaste. O procedimento deve seguir a orientação técnica aplicável ao equipamento.

Fixadores e suportes

Parafusos, porcas, arruelas, presilhas, suportes e grampos podem parecer itens simples, mas suas dimensões, material e resistência precisam ser adequados à aplicação. Não improvise fixações em circuitos de segurança, portas ou conjuntos móveis.

Registre a origem de peças substituídas e use identificação clara em estoque. Isso facilita a rastreabilidade interna e reduz o risco de instalar uma variante semelhante em outro equipamento.

Acessórios para manutenção e assistência técnica

Alguns acessórios são usados principalmente por equipes de manutenção, inspeção e montagem. Eles apoiam diagnóstico, ajustes, organização e intervenções, mas não devem ser confundidos com ferramentas genéricas sem aplicação definida.

Exemplos recorrentes incluem chaves de inspeção, conectores, cabos de teste específicos, sinalizadores, componentes de reposição para caixas de inspeção, itens de iluminação técnica e acessórios de proteção para mecanismos.

Em equipamentos de transporte vertical relacionados, a mesma disciplina de identificação é necessária. Uma chave de ruptura de corrente para escada rolante Otis é um exemplo de componente que exige confirmação rigorosa da aplicação e do circuito antes da especificação.

Para organizar a manutenção, vale manter uma lista de itens de giro com:

• Código interno e código do fabricante, quando disponível.
• Equipamentos e modelos em que a peça é usada.
• Fotos da peça e de sua etiqueta.
• Medidas relevantes e tipo de conector.
• Histórico de consumo e substituições.
• Observações sobre variações ou revisões de modelo.

Esse cadastro reduz dependência de reconhecimento visual e melhora a comunicação entre campo, almoxarifado, compras e fornecedores.

Confira modelo, dimensões e classificações elétricas

A confirmação técnica deve acontecer antes da emissão do pedido. O ideal é comparar a peça existente com documentação do equipamento, catálogo técnico ou identificação do fabricante. Quando a peça removida não possui etiqueta legível, combine medições, fotos, posição de montagem e características do circuito.

Use esta sequência de conferência:

1. Identifique o fabricante, modelo e, quando possível, o número de série do elevador ou do conjunto.
2. Localize o código da peça original em etiquetas, diagramas, listas de materiais ou manuais técnicos.
3. Defina a função exata da peça no sistema.
4. Compare dimensões críticas, pontos de fixação, conectores, terminais e sentido de montagem.
5. Para itens elétricos, confirme tensão, corrente, configuração de contatos e sinal de saída.
6. Para itens mecânicos, confirme material, perfil, diâmetros, espessuras e tolerâncias de encaixe.
7. Valide se há revisões de projeto ou variantes do mesmo código.
8. Documente a aprovação técnica antes de instalar peças em maior quantidade.

A compatibilidade pode variar mesmo entre elevadores do mesmo fabricante. Mudanças de geração, modernizações anteriores e adaptações feitas ao longo da vida útil explicam parte dessas diferenças.

Como evitar erros de compatibilidade e pedido

O erro mais frequente é pedir um acessório pelo nome genérico. “Chave de porta”, “sensor de elevador” ou “roldana” descreve uma categoria, não uma especificação de compra. Outra falha comum é usar somente uma foto frontal, que não revela terminais, profundidade, suporte ou conector.

Evite os seguintes problemas:

• Assumir equivalência pela aparência: peças parecidas podem ter contatos, medidas ou lógicas distintas.
• Ignorar a revisão do componente: fabricantes podem atualizar conectores, suportes ou códigos.
• Não enviar medidas: diâmetro, distância entre furos e comprimento são decisivos em peças mecânicas.
• Desconsiderar o circuito: tensão e tipo de contato devem ser compatíveis com o quadro e a aplicação.
• Trocar um componente isolado sem inspeção: falhas repetidas podem ter origem em desalinhamento, cabo danificado, sujeira ou desgaste de outro conjunto.
• Misturar peças de portas diferentes: o lado de montagem e o sentido de abertura podem alterar a referência correta.
• Comprar sem definir a aplicação: uma peça de elevador, plataforma ou escada rolante pode ter nome semelhante, mas uso completamente diferente.

Para compras recorrentes, estabeleça um padrão de solicitação. Inclua código original, quantidade, fotos de todos os lados, medidas, marca e modelo do equipamento, além de uma descrição objetiva da função. Quando houver um desenho, manual ou diagrama elétrico disponível, anexe-o à consulta.

Perguntas frequentes sobre acessórios para elevadores

Acessório para elevador é o mesmo que peça de reposição?

Nem sempre. “Acessório” costuma ser uma categoria ampla que pode incluir peças de reposição, itens de interface, componentes auxiliares e elementos de instalação. Na prática, o termo é usado para vários componentes elétricos e mecânicos que não pertencem aos grandes conjuntos do elevador.

É possível usar uma peça multimarcas?

Em alguns casos, sim, desde que haja equivalência técnica comprovada. A marca do elevador não é o único critério: função, dimensões, conexões, classificação elétrica e aplicação precisam ser compatíveis. Nunca trate uma peça multimarcas como universal sem essa verificação.

Quais dados devem acompanhar uma cotação de sensor ou chave?

Informe fabricante e modelo do elevador, código existente, fotos da etiqueta e dos terminais, tensão, tipo de contato ou sinal, posição de montagem e fotos do local instalado. Para sensores mecânicos, inclua medidas e tipo de atuador.

Quando uma troca exige avaliação técnica mais ampla?

A avaliação deve ser ampliada quando a peça atua em circuito de segurança, nivelamento, portas, comando, freio ou comunicação de emergência. Também é recomendável avaliar o conjunto quando a falha reaparece após a substituição.

A seleção correta de acessórios para elevadores começa pela identificação precisa da função e termina com a confirmação de compatibilidade no equipamento. Para necessidades de reposição multimarcas, a Kelevator atende importadores, distribuidores, empresas de manutenção, modernizadoras e compradores OEM; organize os dados técnicos da peça antes de iniciar a consulta.
