Buffer de elevador: tipos, inspeção e substituição

O buffer de elevador é o dispositivo instalado no poço que absorve a energia da cabina ou do contrapeso caso ultrapassem o limite inferior de percurso. Ele não substitui freios, limitador de velocidade, fins de curso ou manutenção preventiva: é uma proteção final, projetada para atuar somente em uma condição anormal.

Para especificar ou trocar um buffer lift, não basta verificar se a peça “cabe” no poço. Tipo construtivo, curso útil, velocidade nominal, massa, posição de montagem, dimensões e circuito elétrico devem corresponder ao projeto do elevador e às exigências aplicáveis. Uma troca por componente incompatível pode alterar de forma crítica a desaceleração prevista.

O que faz um buffer de elevador

O buffer limita a desaceleração quando a cabina ou o contrapeso alcança a região extrema do poço além de sua posição normal de parada. Na prática, ele transforma parte da energia de movimento em compressão de mola ou em resistência hidráulica, conforme o tipo empregado.

Em elevadores de tração, normalmente há buffers sob a cabina e sob o contrapeso. Sua quantidade, posição e configuração dependem do arranjo do poço e do projeto do equipamento. Em sistemas hidráulicos, a aplicação também deve seguir a configuração específica do fabricante e do projeto de segurança.

O componente trabalha em conjunto com outros recursos, entre eles:

• limites normais e finais de percurso;
• sistema de freio da máquina;
• limitador de velocidade e dispositivo de segurança;
• dispositivos de inspeção e acesso ao poço;
• chaves elétricas associadas ao buffer, quando previstas.

A presença de um buffer não torna aceitável operar um elevador com falhas de nivelamento, excesso de percurso, chaves de limite inoperantes ou freios desregulados. Pelo contrário: qualquer contato do carro com o buffer em operação normal exige investigação técnica antes da liberação.

Buffers a óleo versus buffers de mola

A diferença essencial está na forma como cada modelo dissipa ou armazena energia. Buffers de mola comprimem elementos elásticos. Buffers hidráulicos, também chamados de buffers a óleo, controlam a desaceleração por meio do deslocamento de fluido através de passagens internas.

Buffer de mola

O buffer de mola costuma ter estrutura simples, com base, guias, haste ou plato de contato e conjunto elástico. Sua adequação depende da velocidade nominal, do curso disponível e das condições definidas para aquele elevador. A aparência compacta não é evidência de equivalência: duas unidades podem ter mesma altura externa, mas cargas ou cursos muito diferentes.

Na inspeção, procure molas quebradas, espiras encostadas permanentemente, corrosão severa, desalinhamento, folgas anormais, deformação da placa de contato e falhas na fixação ao piso. Uma mola com corrosão profunda pode perder resistência mesmo sem estar partida.

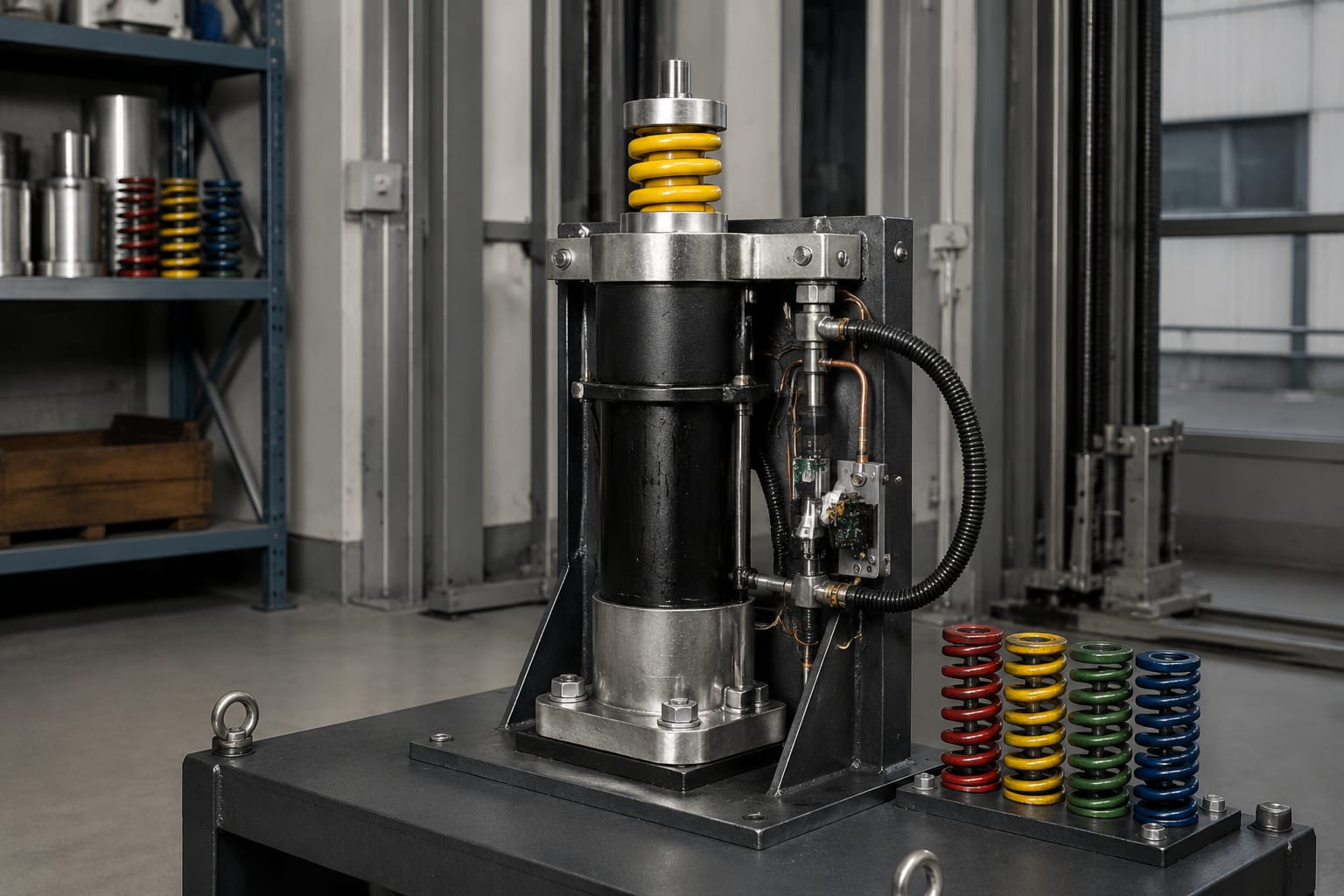

Buffer hidráulico a óleo

O buffer hidráulico utiliza cilindro, pistão ou haste, fluido e orifícios calibrados para criar uma desaceleração progressiva. Ele geralmente é empregado quando a aplicação exige absorção de energia mais elevada e retorno controlado após a atuação.

A escolha precisa considerar os dados de placa do próprio buffer. Buffers hidráulicos a óleo para elevador são componentes cuja compatibilidade deve ser verificada por parâmetros técnicos, e não apenas por fotografia, rosca ou semelhança do corpo externo.

Não complete fluido, desmonte válvulas ou altere regulagens com base em suposições. O fluido especificado, o volume, a vedação e os ajustes internos fazem parte do comportamento de segurança do conjunto.

Aplicações para cabina e contrapeso

A cabina e o contrapeso têm massas, trajetórias e condições de carga diferentes. Por isso, a aplicação dos buffers deve seguir o desenho do elevador, inclusive quando os conjuntos parecem idênticos visualmente.

Sob a cabina, a massa considerada pode envolver a cabina, seus componentes permanentes e a condição de carga definida no projeto. Sob o contrapeso, a massa e a condição operacional avaliadas são outras. O balanceamento do elevador, a capacidade nominal, o tipo de suspensão e a velocidade influenciam a energia que o buffer deve absorver.

Antes de encomendar uma peça, confirme:

• se o buffer será instalado na posição da cabina ou do contrapeso;
• quantidade de unidades prevista para cada conjunto;
• distância e alinhamento entre o ponto de contato e o topo do buffer;
• altura livre no poço e curso disponível;
• existência de suporte, pedestal ou chapa de adaptação original;
• sentido e condição de atuação da chave elétrica, caso exista;
• desenho ou código de montagem do fabricante do elevador.

Um erro comum é substituir um par de buffers por outro com a mesma altura retraída, sem verificar a altura estendida. Isso pode reduzir a folga de segurança ou impedir que o curso projetado seja atingido.

Curso, velocidade e carga: como avaliar

Curso é o deslocamento útil do buffer durante a compressão. Ele precisa ser suficiente para desacelerar a massa prevista dentro das condições de projeto. Velocidade nominal, massa em movimento e curso formam uma relação inseparável: aumentar qualquer um desses fatores pode demandar outro buffer.

A energia a absorver cresce rapidamente com a velocidade. Como referência física, a energia cinética é proporcional à massa e ao quadrado da velocidade:

E = 1/2 x m x v²

Essa fórmula ajuda a entender por que dois elevadores com a mesma capacidade podem exigir buffers diferentes: uma pequena elevação de velocidade altera significativamente a energia envolvida. Ela, porém, não deve ser usada sozinha para dimensionar o componente. O dimensionamento real também considera desaceleração, condições de carga, arquitetura do elevador, curso, comportamento do sistema e requisitos aplicáveis.

Dados que precisam ser conferidos

Use a placa do buffer, os documentos técnicos do elevador e a peça removida como fontes complementares. Registre, no mínimo:

• fabricante, modelo e código do buffer existente;
• tipo: mola ou hidráulico;
• velocidade nominal do elevador;
• capacidade e massa da cabina, quando requerida pelo documento técnico;
• informação de carga ou faixa de aplicação marcada na peça;
• curso nominal e altura retraída/estendida;
• diâmetro ou geometria da superfície de contato;
• dimensões da base e padrão de furos;
• posição e especificação da chave de buffer;
• condição de retorno do buffer hidráulico, quando aplicável.

A placa ilegível não autoriza uma substituição por aproximação. Nessa situação, recupere os dados no manual técnico, no desenho de instalação, na documentação de modernização ou junto ao responsável técnico pelo equipamento.

Compatibilidade física não é compatibilidade funcional

Diâmetro de haste, furação da base e altura externa são verificações importantes, mas não provam que o buffer é adequado. Um componente fisicamente instalável pode ter curso insuficiente, faixa de velocidade inadequada, chave incompatível ou capacidade diferente da necessária.

Também não faça adaptações como calços improvisados, alongamento de haste, alteração de molas, corte de suportes ou redrilling da base sem uma solução tecnicamente aprovada para o equipamento. Essas intervenções mudam a geometria e podem comprometer o acionamento correto.

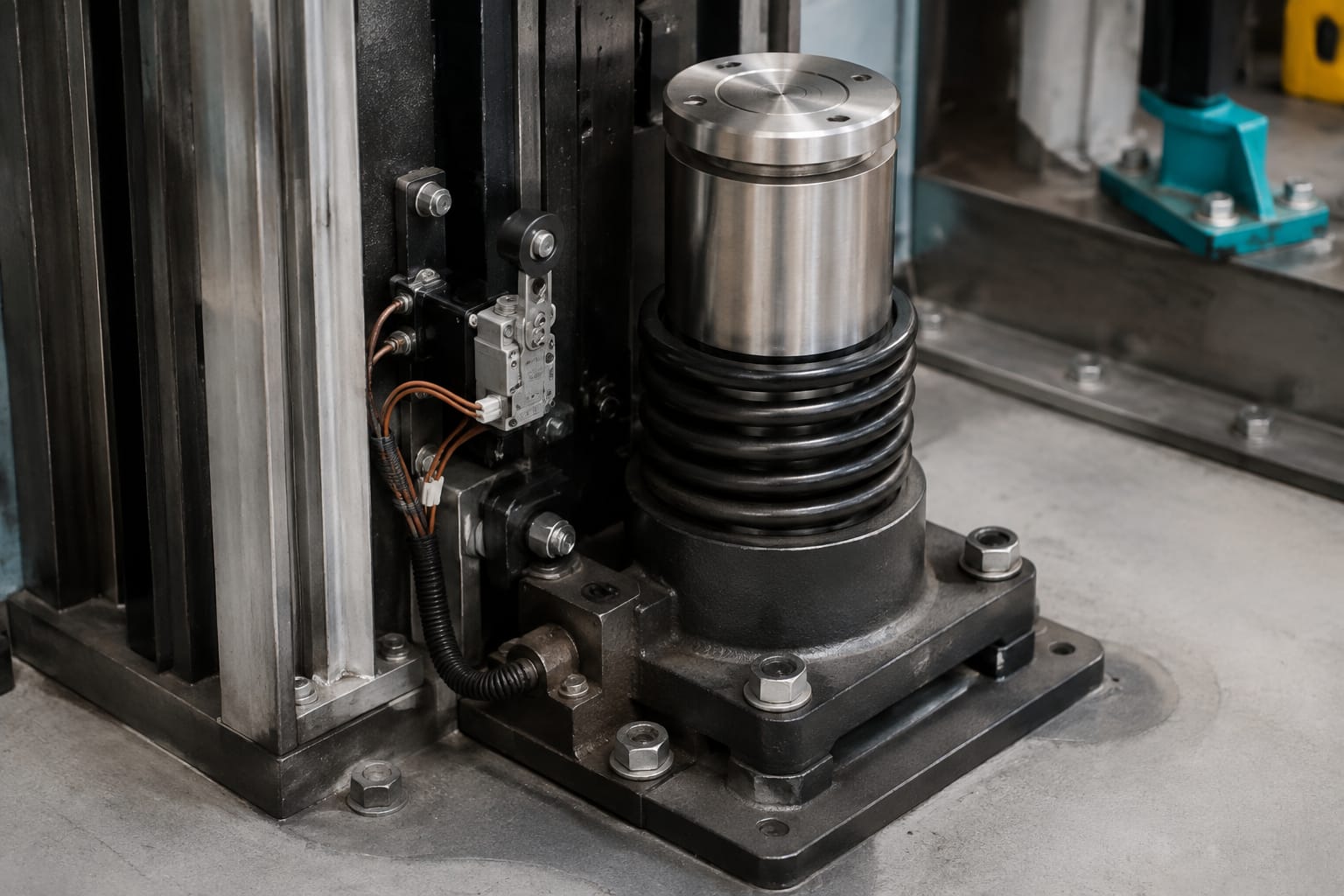

Chaves de buffer e comprovação elétrica

Em determinados conjuntos, uma chave monitora a posição do buffer. Quando ele é comprimido ou permanece fora de sua posição normal, a chave atua no circuito de segurança e impede a movimentação até que a condição seja restabelecida e verificada.

A função exata depende do projeto elétrico do elevador. Por isso, é necessário confirmar se a chave é normalmente aberta ou normalmente fechada, qual é o tipo de atuador, como é feita a fixação, o curso de acionamento e a compatibilidade com o circuito existente.

Uma chave de buffer modelo 3300/3600 não deve ser tratada como equivalente a qualquer microchave de mercado. Além do encaixe mecânico, verifique a referência do conjunto, terminais, modo de atuação, grau de proteção necessário e características elétricas indicadas pelo fabricante.

Em elevadores Mitsubishi ou em instalações que utilizem o respectivo padrão de componente, a identificação deve ser ainda mais rigorosa. Consulte a chave de buffer para elevador Mitsubishi somente como ponto de partida para cruzar a referência, a montagem e os dados técnicos com o equipamento instalado.

Verificações elétricas essenciais

Com o elevador bloqueado e conforme os procedimentos de segurança da empresa, a inspeção deve confirmar:

• integridade do cabo, conduíte, prensa-cabo e terminais;
• fixação correta do corpo da chave e do atuador;
• ausência de contato permanente por desalinhamento;
• comutação coerente com a posição normal e comprimida;
• continuidade e integração correta ao circuito de segurança;
• ausência de pontes, derivações ou bypasses indevidos.

Nunca libere um elevador com a chave de buffer permanentemente desviada ou anulada. Uma falha elétrica pode ocultar a condição de buffer comprimido e permitir uma operação que deveria estar bloqueada.

Verificações de vazamento, corrosão e danos

A inspeção visual do poço é uma forma eficiente de detectar problemas antes que virem falhas maiores. Ela deve ocorrer com iluminação adequada, acesso seguro e atenção às condições de limpeza e umidade do local.

Em buffers hidráulicos, observe presença de óleo no corpo, na haste, na base ou no piso. Nem toda marca indica a mesma gravidade, mas fluido acumulado, escorrimento ativo ou perda recorrente exigem avaliação. Limpe a área apenas depois de registrar a condição, pois o padrão de vazamento pode ajudar a localizar a origem.

Procure também:

• haste riscada, oxidada, empenada ou com pites;
• cilindro amassado, trincado ou com pintura rompida;
• retorno lento, incompleto ou irregular após compressão;
• base solta, parafusos com corrosão importante ou concreto deteriorado;
• mola quebrada, deformada ou com corrosão acentuada;
• placa superior desgastada, torta ou fora de alinhamento;
• obstruções no curso de compressão;
• resíduos, água, lama ou objetos no entorno do buffer;
• contato de cabina ou contrapeso fora do centro da superfície de impacto.

Pintura nova não corrige corrosão estrutural, vazamento ou deformação. Da mesma forma, reapertar fixadores sem avaliar a base e o torque definido pode mascarar uma falha de ancoragem.

Quando houver evidência de impacto, contato anormal ou atuação real do buffer, a inspeção deve abranger a causa do evento. Verifique limites de percurso, freio, nivelamento, cabos, guias, sistema de tração e demais dispositivos relacionados, conforme o tipo de elevador. Trocar apenas o buffer pode deixar a causa raiz ativa.

Identificação para substituição e instalação

A substituição começa por uma identificação rastreável. Fotos são úteis, mas devem mostrar a placa, a base, a haste, a chave, os terminais e o contexto de montagem, sempre acompanhadas por medições e dados do elevador.

Checklist de identificação antes da compra

1. Registre fabricante, código, modelo e todas as inscrições da placa.
2. Meça altura do buffer retraído, altura total, curso disponível, base, furação e diâmetro da área de contato.
3. Identifique se é buffer de mola ou hidráulico e se há chave associada.
4. Confirme velocidade nominal, capacidade, aplicação sob cabina ou contrapeso e desenho do poço.
5. Compare os dados funcionais do substituto, não somente dimensões externas.
6. Confirme necessidade de novos fixadores, suporte, atuador ou itens elétricos compatíveis.
7. Mantenha registro da peça removida, do componente instalado e dos testes executados.

Para compradores B2B, a requisição fica mais precisa quando inclui fotos dimensionadas, referência da peça, dados da placa do elevador e quantidade necessária. A Kelevator trabalha com peças multimarcas para importadores, distribuidores, empresas de manutenção, modernizadoras e compradores OEM; ainda assim, a confirmação final deve ser feita contra os requisitos técnicos da instalação.

Cuidados na instalação

A instalação deve ser executada por profissional qualificado e com o elevador retirado de operação. Siga o método de bloqueio, sinalização e acesso seguro adotado para o local.

Verifique a limpeza do apoio, o estado do pedestal e a especificação dos fixadores. Posicione o buffer perpendicularmente ao ponto de contato e respeite a orientação determinada pelo fabricante. Depois, confira se a cabina e o contrapeso atingiriam o centro da placa de impacto no percurso previsto, sem interferência lateral.

Não energize o elevador para “testar na prática” um buffer recém-instalado por meio de impacto. A validação deve seguir o procedimento técnico aplicável ao equipamento, com controles adequados e sem expor pessoas ou componentes a um ensaio improvisado.

Inspeção e testes após o serviço

Depois da substituição ou de qualquer intervenção no conjunto, faça uma inspeção documentada antes de devolver o elevador à operação. O objetivo é confirmar montagem, curso livre, atuação elétrica e ausência de anomalias aparentes.

Roteiro de pós-serviço

• Confirme que os buffers corretos foram montados nas posições previstas.
• Verifique fixação, nivelamento, alinhamento e condição da base.
• Meça e registre a distância operacional relevante entre os pontos de contato e os buffers.
• Certifique-se de que não há objetos ou instalações interferindo no curso.
• Teste a chave de buffer e o circuito de segurança conforme o esquema elétrico e o procedimento autorizado.
• Em buffer hidráulico, observe a posição de repouso e qualquer sinal de vazamento.
• Reinstale proteções, limpe o poço e retire ferramentas e materiais.
• Registre códigos das peças, medições, resultados dos testes e eventuais pendências.
• Libere o equipamento somente após a validação prevista pelo responsável técnico e pelos procedimentos aplicáveis.

Os testes funcionais que envolvem aproximação ou contato devem ser planejados de acordo com o fabricante, a configuração do elevador e as regras de segurança adotadas. Não há um único procedimento genérico seguro para todos os modelos.

Perguntas frequentes

Posso trocar um buffer de mola por um buffer hidráulico?

Não por decisão de campo baseada apenas em preferência ou disponibilidade. A mudança de tecnologia altera o comportamento de desaceleração, o curso, a altura e possivelmente o circuito de segurança. Ela exige análise de compatibilidade com o projeto do elevador.

Um buffer hidráulico com pequeno vazamento pode continuar em uso?

A resposta depende da origem, intensidade e condição do conjunto, mas o vazamento não deve ser ignorado. Registre a ocorrência, investigue a vedação e confirme se há perda de desempenho, dano de haste ou risco de contaminação do poço.

A chave do buffer pode ser substituída por uma parecida?

Somente se a equivalência elétrica, mecânica e funcional tiver sido confirmada. Tipo de contato, forma de acionamento, curso, posição de repouso, terminais e integração com o circuito de segurança precisam ser compatíveis.

O que devo enviar para identificar uma reposição?

Envie o código e as inscrições da peça, fotos nítidas da placa e da montagem, medidas da base e da altura, tipo de buffer, posição de aplicação e dados do elevador, como velocidade nominal. Essas informações reduzem o risco de receber um componente inadequado.

A decisão de compra ou substituição deve sempre partir da identificação técnica do buffer e da validação da instalação. Com esses dados organizados, equipes de manutenção e suprimentos conseguem comparar alternativas de forma objetiva e selecionar a peça compatível com o elevador em serviço.
