Um elevator button panel, ou painel de botões de elevador, reúne os comandos que permitem chamar a cabine, selecionar andares e acionar funções de segurança. Na prática, há dois conjuntos principais: o COP, instalado dentro da cabine, e o LOP, instalado no pavimento.
Para substituir ou modernizar um painel, a aparência nunca deve ser o único critério. É preciso verificar a função de cada posição, a identificação elétrica, o protocolo da placa, o chicote, os conectores, as dimensões de recorte e os requisitos de acessibilidade. Um botão visualmente semelhante pode não funcionar em uma instalação diferente.
COP e LOP explicados

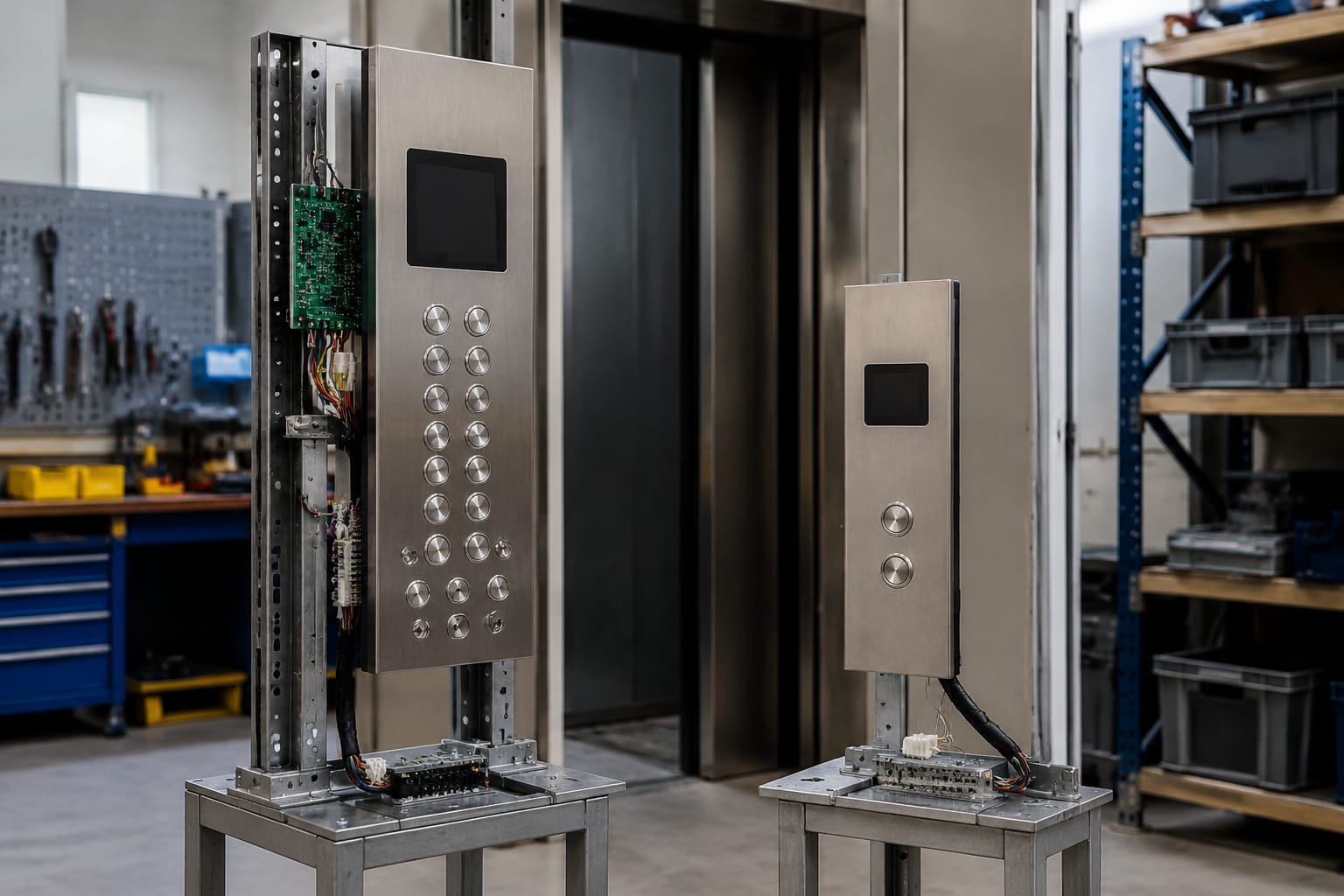

COP é a sigla de Car Operating Panel: o painel de comando da cabine. Ele permite que o passageiro escolha o andar, abra ou feche portas quando aplicável, acione o alarme e use recursos como interfone, chave de serviço e indicação de sobrecarga, conforme a configuração do elevador.
LOP significa Landing Operating Panel: o painel de chamada do pavimento. Normalmente contém botões de subir e descer, além de indicadores de posição, direção ou mensagens. Em edifícios com apenas dois pavimentos ou com tráfego simples, o LOP pode ter somente um botão de chamada.
| Característica | COP: painel da cabine | LOP: painel do pavimento |
|---|---|---|
| Local de instalação | Interior da cabine | Hall de cada andar |
| Função principal | Seleção de destino e comandos da cabine | Chamada da cabine e indicação de chegada |
| Botões mais comuns | Andares, abrir, fechar, alarme | Subir, descer ou chamada única |
| Integração típica | Controlador, operador de porta, interfone e indicadores | Controlador do grupo ou da cabine, indicador de pavimento |
| Exposição a danos | Uso intenso, limpeza e impactos internos | Uso público, vandalismo, umidade e impactos externos |
| Critérios críticos de reposição | Layout, funções, acessibilidade e cabos | Sentido de chamada, comunicação e dimensões da caixa/faceplate |
A distinção é importante no orçamento e na compra. Um COP pode exigir uma combinação extensa de botoeiras, display, chave e sinalizadores. Já o LOP depende particularmente da lógica de chamadas do edifício: simples, coletiva seletiva, duplex, grupo ou sistema de destino.
Também é comum encontrar conjuntos em que o botão e a placa frontal são peças independentes. Isso permite substituir apenas o componente danificado, desde que o novo item seja eletricamente e mecanicamente compatível com o conjunto existente.

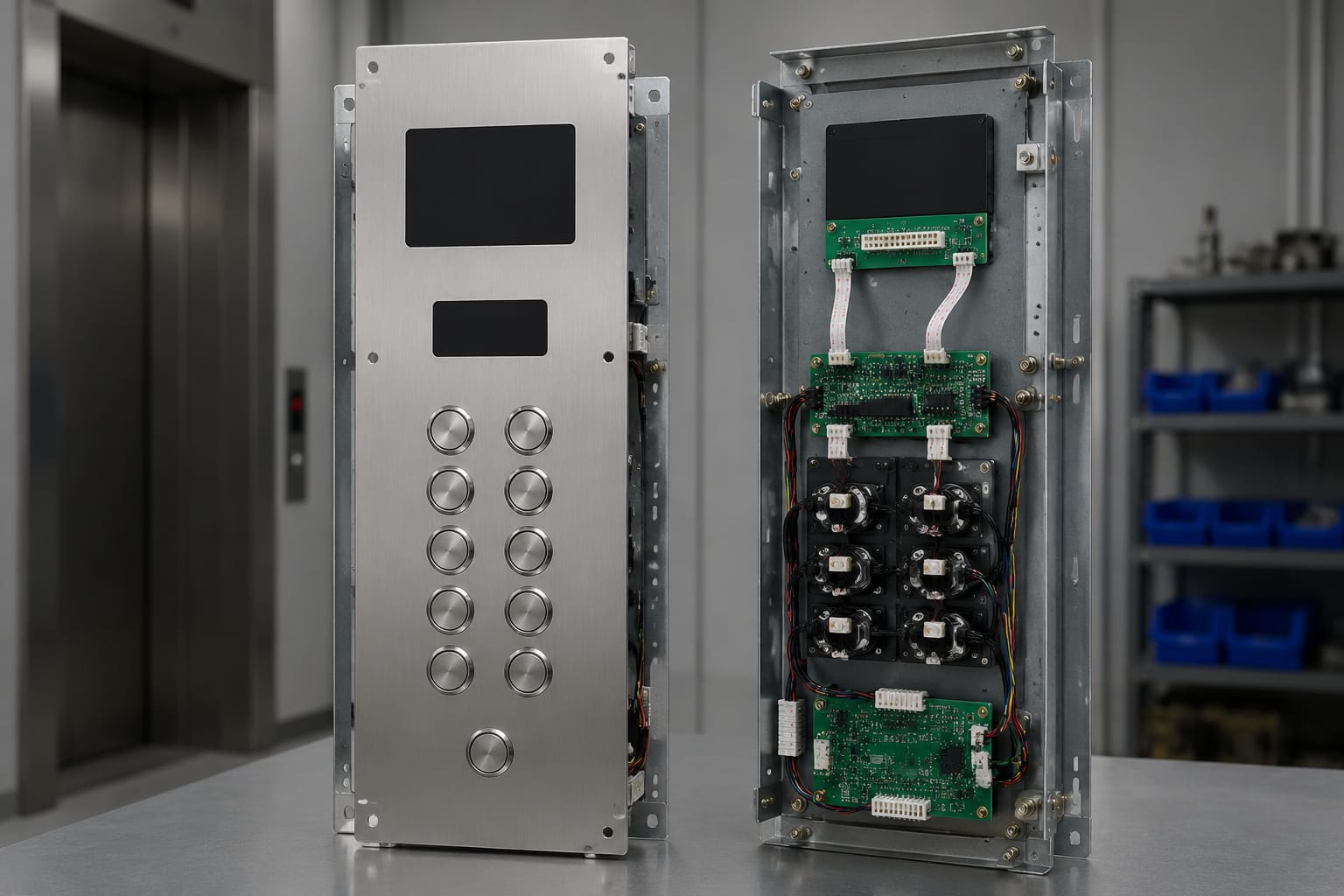

Peças dentro de um painel de botões de elevador
O conteúdo de um painel varia conforme o fabricante, a idade do equipamento e o padrão de uso do prédio. Ainda assim, os componentes abaixo são recorrentes.
Botoeiras e módulos de chamada
As botoeiras recebem a ação do usuário e enviam um sinal ao sistema de controle. Podem ser mecânicas, microchaveadas, capacitivas ou táteis, conforme o projeto. Em muitos modelos, o anel luminoso ou a própria superfície do botão confirma o registro da chamada.
Ao especificar uma botoeira, confirme:
- Diâmetro externo e medida do furo de montagem.
- Profundidade disponível atrás da faceplate.
- Tipo de fixação: rosca, presilha, porca, encaixe ou suporte dedicado.
- Tensão e tipo de iluminação, quando houver.
- Número e função dos contatos elétricos.
- Legenda, gravação, Braille, relevo e orientação da seta.
- Cor, acabamento e padrão visual do restante do painel.
Indicadores e displays
O COP pode trazer indicador de pavimento, seta direcional, sinal de porta, mensagens e avisos operacionais. No LOP, os indicadores mostram principalmente a posição da cabine e o sentido de deslocamento.
Displays de segmentos, matrizes de pontos, LCD e outros módulos não são automaticamente intercambiáveis. Além do tamanho do visor, devem coincidir a alimentação, o sinal de comunicação, a placa de interface e o modo como o controlador transmite informações.
Placa eletrônica
A placa do painel interpreta os comandos, alimenta LEDs e displays e se comunica com o comando do elevador. Em instalações mais simples, pode ser uma placa de expansão com entradas discretas. Em sistemas digitais, pode ser um nó de rede endereçável.
A troca da placa exige mais cuidado do que a troca de um botão. Código da peça, revisão de hardware, versão de firmware, endereçamento e protocolo de comunicação podem determinar se o componente será reconhecido pelo controlador.
Faceplate, caixa e suportes
A faceplate é a placa frontal visível, geralmente metálica, que organiza os botões e protege a parte interna. A caixa traseira, os suportes e as travas mantêm o conjunto alinhado e evitam esforço sobre os conectores.
Em modernizações, o painel novo pode demandar adaptação no recorte da parede da cabine ou no nicho do hall. Esse aspecto precisa ser levantado antes da compra para evitar acabamento improvisado, desalinhamento ou folgas que acumulem sujeira.
Chicotes, cabos e conectores
O cabeamento liga botoeiras, displays e placas ao comando. Pode incluir conectores multipinos, cabos planos, chicotes identificados e terminais individuais. A aparência de um conector não confirma sua pinagem: duas peças de 10 pinos, por exemplo, podem ter sequência de sinais diferente.
Quando a substituição envolve o chicote, compare o tipo de conector, quantidade de vias, trava mecânica, comprimento útil, bitola quando pertinente e mapeamento pino a pino. Um [cabo de conexão para painéis LOP e COP de 10 pinos](/products/3300-3600-5500-lop-cop-control-panel-connection-cable-10-pin-core-lift-accessories/) deve ser selecionado pela referência técnica e pela pinagem da instalação, não apenas pelo número de vias.
Configurações de botões e displays
A configuração correta acompanha a operação real do elevador. Em um COP, a quantidade de botões de andar deve corresponder aos pavimentos atendidos e à nomenclatura usada no edifício. Trocar “T” por “0”, por exemplo, pode parecer pequeno, mas gera erro de uso se o térreo já estiver identificado de outra forma na sinalização predial.
As configurações mais comuns incluem:
- COP básico: andares, alarme, abertura e fechamento de portas quando previstos.
- COP com recursos de serviço: chave de bombeiro, chave de inspeção, bloqueios autorizados, interfone e avisos específicos.
- LOP de botão único: usado quando não há escolha de direção.
- LOP com subir e descer: adequado quando o passageiro precisa informar o sentido desejado.
- LOP com indicador: adiciona posição da cabine, seta de direção ou ambos.
- Painel de destino: permite informar o andar antes de entrar, quando integrado a um sistema próprio de despacho.
A escolha entre botão físico e interface digital deve considerar o controlador atual, o perfil de usuários e a manutenção futura. Um display de chamadas mais elaborado pode melhorar a orientação do usuário, mas precisa ter reposição, suporte técnico e integração confirmados.
Em ambientes de fluxo intenso, avalie também a legibilidade sob diferentes condições de luz, a resistência superficial e a facilidade de limpeza. Em locais mais sujeitos a vandalismo, soluções com fixação reforçada e faceplate mais resistente podem ser mais adequadas, desde que não prejudiquem a acessibilidade nem o acesso de manutenção.
Materiais e dimensões da faceplate
A faceplate influencia tanto a durabilidade quanto a compatibilidade de montagem. Aço inoxidável é comum por sua resistência e aparência neutra; aço pintado, alumínio e outros materiais também aparecem conforme o projeto. A especificação deve levar em conta exposição, padrão estético da cabine e forma de limpeza adotada no edifício.
Antes de encomendar uma nova placa frontal, registre:
- Altura, largura e espessura da peça atual.
- Dimensões e posição de cada recorte.
- Distâncias entre centros de botões, displays, chaves e parafusos.
- Tipo de borda: reta, dobrada, com retorno ou moldura.
- Localização dos pontos de fixação.
- Espaço disponível atrás do painel.
- Acabamento superficial, cor e sentido da escovação, quando houver.
Evite medir somente a área visível. Uma faceplate pode ter abas, dobras ou elementos traseiros que alteram sua instalação. Fotos frontais, fotos do verso e uma escala de medidas reduzem ambiguidades na cotação de peças personalizadas.
Também vale verificar se a substituição de uma placa isolada preserva a leitura das legendas e a altura de instalação dos comandos. Em um retrofit, uma faceplate bem dimensionada pode atualizar o visual sem exigir a troca integral do sistema; em outros casos, a alteração de recortes torna mais coerente substituir o conjunto completo.
Compatibilidade de placas, cabos e conectores
A compatibilidade elétrica deve ser tratada como uma etapa de engenharia, especialmente quando o elevador não é recente ou foi alterado ao longo dos anos. Não presuma que o nome comercial da peça, a cor do cabo ou a geometria geral bastam para validar a aplicação.
Monte uma ficha de conferência com estes dados:
| Item a conferir | O que registrar | Risco de não confirmar |
|---|---|---|
| Fabricante e modelo do comando | Etiqueta, código e versão visível | Comunicação ou lógica incompatível |
| Código da placa | Referência completa e revisão | Funções ausentes ou falha de inicialização |
| Conector | Número de vias, chaveamento, trava e gênero | Impossibilidade de encaixe ou inversão |
| Pinagem | Sinal associado a cada pino | Danos elétricos ou comandos incorretos |
| Alimentação | Tensão, corrente e polaridade aplicáveis | Queima ou funcionamento instável |
| Comunicação | Tipo de rede, endereçamento e configuração | Painel sem resposta ao controlador |
| Dimensões | Profundidade, furação e posição do chicote | Impossibilidade de montagem |
| Funções | Lista de botões, sinais e indicadores | Perda de recursos do elevador |
Desenergize o equipamento e siga os procedimentos técnicos aplicáveis antes de inspecionar conectores ou substituir placas. A conferência deve ser feita por profissional habilitado e familiarizado com o comando em questão.
Quando a aplicação demanda componentes de painel, uma [seleção de placas e acessórios para comandos de elevador](/products/elevator-control-panel-button-board-lift-accessories/) pode servir como ponto de comparação técnica. A decisão final, porém, depende da confirmação da referência original e das características da instalação.
Erros frequentes incluem comprar uma placa “equivalente” sem verificar firmware, reutilizar um cabo com travamento comprometido, forçar um conector semelhante e substituir um painel sem documentar os fios removidos. Etiquetar cada conexão, fotografar o estado original e manter um diagrama atualizado tornam intervenções futuras mais seguras.
Acessibilidade e comandos de emergência
O painel da cabine deve ser compreensível e operável por diferentes usuários. Isso envolve altura e posição de instalação, contraste visual, informações táteis, identificação em Braille ou relevo quando aplicável, resposta perceptível ao acionamento e espaço suficiente entre comandos.
No Brasil, os requisitos de acessibilidade e segurança devem ser verificados conforme as normas técnicas, regulamentações locais e especificações do projeto do elevador. A modernização de um painel é uma oportunidade para revisar a usabilidade, mas não autoriza modificar funções de segurança sem avaliação técnica.
Os controles de emergência podem incluir alarme, comunicação com atendimento, identificação de localização, sinalizações e chaves de uso restrito, dependendo da instalação. Eles devem ser claramente diferenciados dos botões de seleção de andares e permanecer acessíveis durante uma falha de iluminação normal, quando o projeto exigir iluminação de emergência.
Pontos de atenção:
- Não substituir símbolos padronizados por legendas ambíguas.
- Não deslocar alarme ou comunicação para uma posição difícil de alcançar.
- Não usar acabamentos de baixo contraste em botões essenciais.
- Não bloquear a identificação tátil com películas, pintura ou placas decorativas.
- Não presumir que uma função de emergência pode ser removida porque parece pouco usada.
- Verificar o funcionamento da comunicação de emergência após qualquer intervenção no COP.
Opções de personalização e modernização
A modernização pode ser parcial ou completa. O escopo ideal depende do estado dos componentes, da disponibilidade de peças, da compatibilidade com o comando e do objetivo do prédio.
Uma atualização parcial costuma ser indicada quando a placa e o cabeamento estão em boas condições, mas há desgaste em botoeiras, lentes, legendas ou faceplate. A substituição total passa a fazer mais sentido quando há falhas recorrentes, incompatibilidades acumuladas, layout inadequado ou necessidade de integrar novos recursos.
Entre as possibilidades estão:
- Troca de botoeiras convencionais por modelos com melhor leitura e confirmação luminosa.
- Atualização da faceplate para padronizar cabines do mesmo edifício.
- Inclusão de indicador de posição ou direção compatível com o sistema existente.
- Revisão de Braille, relevo, contraste e organização dos comandos.
- Substituição de chicotes e conectores com sinais de desgaste.
- Integração de painéis de chamada com LCD, quando o controlador e a arquitetura do sistema forem compatíveis.
Um [painel LCD para chamadas externas](/products/outbound-call-lcd-panel-step-system-elevator-parts/) ilustra uma categoria de componente que exige validação completa de interface, recorte, alimentação e comunicação. A instalação de um display moderno não deve ser tratada como uma simples troca estética.
A personalização também exige disciplina documental. Guarde desenho dimensional, lista de funções, diagrama de ligação, referências das peças e fotos finais. Para empresas de manutenção, distribuidores e equipes de suprimentos, esse registro acelera futuras reposições e diminui a dependência de identificação visual.
A Kelevator atende compradores B2B de peças multimarcas para elevadores, incluindo importadores, distribuidores, empresas de manutenção, modernizadoras e OEMs. Em uma demanda de reposição, a informação mais valiosa para avaliação técnica continua sendo a referência da peça instalada, complementada por fotos, medidas e dados do comando.
Teste e comissionamento do painel
Depois da instalação, o painel deve ser testado como parte do sistema, não somente pela iluminação dos botões. Um LED aceso não confirma que a chamada foi interpretada, que a indicação está correta ou que os recursos de segurança permanecem operacionais.
Use um roteiro de comissionamento compatível com o equipamento:
- Inspecione fixação, alinhamento da faceplate, acabamento das bordas e acesso à manutenção.
- Confirme que nenhum cabo está prensado, tensionado ou em contato com partes móveis.
- Verifique a identificação de todos os conectores e a correspondência com o diagrama.
- Energize seguindo o procedimento técnico do equipamento.
- Teste cada botão de andar e confirme o registro da chamada.
- Teste abrir e fechar portas, quando esses comandos fizerem parte do COP.
- Confirme indicador de pavimento, setas, gongos e mensagens aplicáveis.
- Teste os botões de chamada em cada LOP e valide o sentido exibido.
- Verifique alarme, interfone e demais recursos de emergência previstos.
- Registre qualquer alteração de endereço, configuração ou programação feita na placa.
O teste deve incluir observação em operação real: chamadas consecutivas, chegada em diferentes pavimentos, iluminação dos comandos e retorno dos sinais ao controlador. Em sistemas com grupo de elevadores, também é necessário confirmar que o painel identifica e atende as chamadas conforme a lógica de despacho programada.
Não encerre a intervenção somente porque o painel liga. Falhas de comunicação intermitentes, inversão de setas, botões com legenda errada e comandos que não registram em determinados estados podem aparecer apenas durante o ciclo completo de operação.
Perguntas frequentes
COP e LOP podem usar a mesma botoeira?
Podem usar botoeiras da mesma família física, mas a função elétrica, a legenda, a iluminação e a placa de interface podem ser diferentes. A compatibilidade deve ser confirmada em cada posição.
É possível trocar apenas um botão do painel?
Sim, quando o botão de reposição for compatível com o furo, a fixação, os contatos, a tensão de iluminação e a lógica do conjunto. Também é importante preservar a identificação correta do comando.
Como identificar uma placa de painel sem código legível?
Registre fotos nítidas da frente e do verso, quantidade e tipo de conectores, medidas, identificação do controlador e funções do painel. Essas informações ajudam a comparar alternativas, mas não substituem a validação técnica antes da instalação.
Um painel novo melhora a confiabilidade do elevador?
Pode resolver falhas ligadas a botoeiras, displays, conectores e cabeamento do painel. Porém, não corrige automaticamente problemas no controlador, operador de porta, máquina, alimentação ou outros subsistemas. O diagnóstico deve separar a causa da falha do componente visível.
Para planejar uma reposição, comece pela ficha de compatibilidade: referência do comando, fotos do painel e conectores, medidas da faceplate, lista de funções e diagrama de ligação disponível. Com esses dados, a escolha entre reparar, substituir componentes isolados ou modernizar o conjunto fica tecnicamente mais clara.
