Botões de elevador: tipos, símbolos e como escolher

Os botões de elevador são interfaces de comando que enviam uma solicitação à placa de controle, indicam o estado da chamada ou seleção e devem permanecer legíveis e acessíveis durante toda a operação. Embora pareçam componentes simples, uma substituição inadequada pode causar falhas de comunicação, iluminação incorreta, perda de recursos de acessibilidade ou incompatibilidade mecânica com a botoeira.

Para avaliar ou comprar elevator buttons para manutenção, modernização ou estoque B2B, identifique primeiro a aplicação: cabine ou pavimento; comando de destino ou chamada; tipo de sinal elétrico; tensão; dimensões de montagem; conector; e recursos como Braille, relevo e iluminação. A aparência do botão, por si só, não confirma compatibilidade.

Botões de operação da cabine e botões de chamada no pavimento

Os comandos da cabine e do pavimento têm funções distintas. Essa diferença determina os símbolos usados, a lógica de retorno visual e, em muitos casos, o modelo de placa ou chicote ao qual o componente se conecta.

Botões dentro da cabine

A botoeira de cabine, também chamada de COP (Car Operating Panel), reúne os botões que o passageiro utiliza depois de entrar no elevador. Ela costuma incluir:

• Seleção de andares, identificados por números, letras ou ambos.
• Abertura de portas.
• Fechamento de portas.
• Alarme ou chamada de emergência.
• Interfone, quando presente.
• Eventuais comandos de acesso restrito, como subsolo, cobertura ou pavimentos técnicos.

Ao selecionar um andar, o botão normalmente acende para confirmar que a chamada foi registrada. Em sistemas mais recentes, a controladora pode aceitar, ignorar ou cancelar uma chamada conforme a condição do elevador, permissões de acesso ou modo de serviço ativo.

Botões de andar exigem atenção especial em reposições. Dois modelos com o mesmo diâmetro frontal podem ter contatos, conectores, LEDs, código de endereçamento ou encaixes traseiros diferentes.

Botões no pavimento

A botoeira de pavimento, ou LOP (Landing Operating Panel), chama o elevador até um andar. Em edifícios convencionais, ela apresenta:

• Um botão de subida.
• Um botão de descida.
• Apenas um botão em terminais de percurso, onde existe somente uma direção possível.

O comando de pavimento não escolhe o destino. Ele informa à lógica do grupo que existe uma chamada em determinado piso e direção. O sistema avalia quais cabines estão disponíveis e qual delas deve atender a solicitação.

Em elevadores com controle de destino, o passageiro pode informar o pavimento antes de entrar na cabine, usando um terminal próprio. Nesse caso, a função da botoeira convencional de subir e descer pode mudar ou deixar de existir.

Símbolos mais comuns nos botões de elevador

Os símbolos devem permitir reconhecimento rápido, mesmo para pessoas que não conhecem a instalação. Em manutenção, é importante confirmar tanto o ícone quanto sua função elétrica, pois símbolos semelhantes podem estar associados a configurações diferentes.

Os ícones de abertura e fechamento de portas merecem atenção porque podem variar visualmente entre fabricantes. O sentido das setas é a referência mais segura: afastando-se uma da outra, abertura; aproximando-se, fechamento.

Também é comum que o pavimento principal receba uma identificação tátil diferenciada. A finalidade é facilitar a orientação de usuários com deficiência visual, mas a convenção deve ser mantida de forma coerente em toda a cabine.

Projetos mecânicos, touch e capacitivos

A tecnologia de acionamento define a experiência de uso, a durabilidade esperada, a forma de manutenção e a compatibilidade com a eletrônica existente. Não convém trocar um tipo por outro sem avaliar a controladora e o painel.

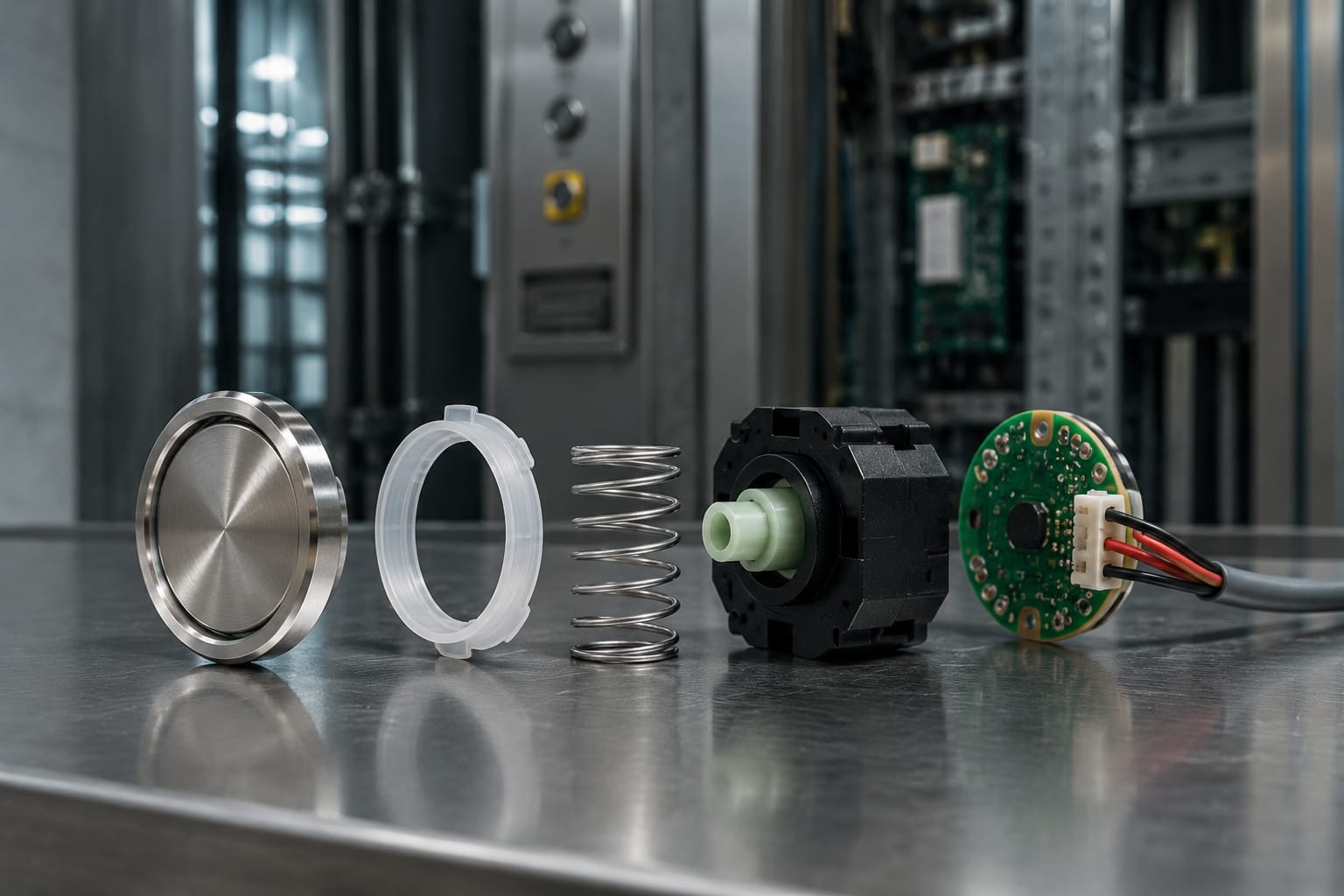

Botões mecânicos

O botão mecânico é o tipo mais comum em instalações convencionais. Ao pressionar a face do botão, o conjunto desloca um mecanismo interno e comuta um contato elétrico, ou aciona um microswitch associado.

Suas características habituais são:

• Resposta tátil clara, com curso perceptível.
• Possibilidade de aplicação em diversos formatos de botoeira.
• Manutenção concentrada no botão, no contato, na lâmpada ou no LED, conforme o projeto.
• Boa identificação de falha pelo técnico, como travamento, retorno lento ou contato intermitente.

Mesmo dentro dessa categoria, há diferenças importantes: contatos normalmente abertos ou normalmente fechados, quantidade de terminais, lâmpadas substituíveis, LEDs integrados e soluções com placa eletrônica traseira.

Botões touch

Botões touch usam uma superfície sensível ao toque e, em geral, não têm curso mecânico perceptível. Podem entregar uma aparência mais plana e facilitar a limpeza do painel, mas exigem eletrônica compatível e retorno ao usuário por iluminação, sinal sonoro ou ambos.

Antes de aplicar esse tipo em uma modernização, avalie:

• Sensibilidade ao toque em condições reais de uso.
• Operação com luvas, umidade ou contaminação superficial.
• Adequação da resposta tátil ou sonora para acessibilidade.
• Compatibilidade entre o módulo touch, a fonte de alimentação e a placa de comando.
• Método de diagnóstico e disponibilidade de peças compatíveis.

Uma face lisa não torna automaticamente a botoeira mais acessível. Sem referência em relevo, contraste e confirmação de acionamento, o uso pode ficar mais difícil para parte dos passageiros.

Botões capacitivos

O botão capacitivo detecta alterações no campo elétrico geradas pela aproximação ou toque do dedo. É uma tecnologia comum em superfícies sem partes móveis aparentes, mas sua aplicação em elevadores precisa considerar a integração completa do sistema.

Entre as limitações possíveis estão ajustes de sensibilidade, interferências elétricas, necessidade de aterramento adequado e comportamento diferente diante de umidade ou contato indireto. O componente deve ser escolhido como parte de uma solução compatível, e não apenas pelo acabamento visual.

Iluminação, tensão e confirmação de comando

A iluminação do botão cumpre duas funções: tornar o comando visível e informar que uma chamada foi aceita ou está ativa. Dependendo do sistema, uma luz pode permanecer acesa até a cabine chegar ao andar; em outros, ela muda de cor, intensidade ou estado conforme a lógica da controladora.

Os tipos de iluminação mais encontrados incluem LED integrado, LED montado em placa, lâmpada substituível e anel luminoso ao redor da face do botão. Não é correto presumir que qualquer botão iluminado funciona com a mesma alimentação.

Na especificação, confirme:

• Tensão nominal de alimentação do botão ou circuito de iluminação.
• Corrente e polaridade, especialmente em LEDs.
• Tensão e tipo do contato de comando.
• Cor de iluminação necessária.
• Estado esperado: apagado, aceso após o toque, piscante ou com mudança de cor.
• Necessidade de resistor, módulo eletrônico ou placa intermediária.
• Compatibilidade com corrente contínua ou alternada, quando aplicável.

Em sistemas de baixa tensão, instalar um componente projetado para outra condição elétrica pode resultar em iluminação fraca, LED danificado, ausência de acionamento ou sobrecarga do circuito. Uma troca de cor também pode interferir na padronização visual da instalação e na leitura do estado pelo passageiro.

A confirmação não deve depender apenas do ruído mecânico. Para usuários com limitações visuais ou auditivas, uma boa solução combina referência tátil, contraste, iluminação visível e, quando previsto pelo sistema, retorno sonoro.

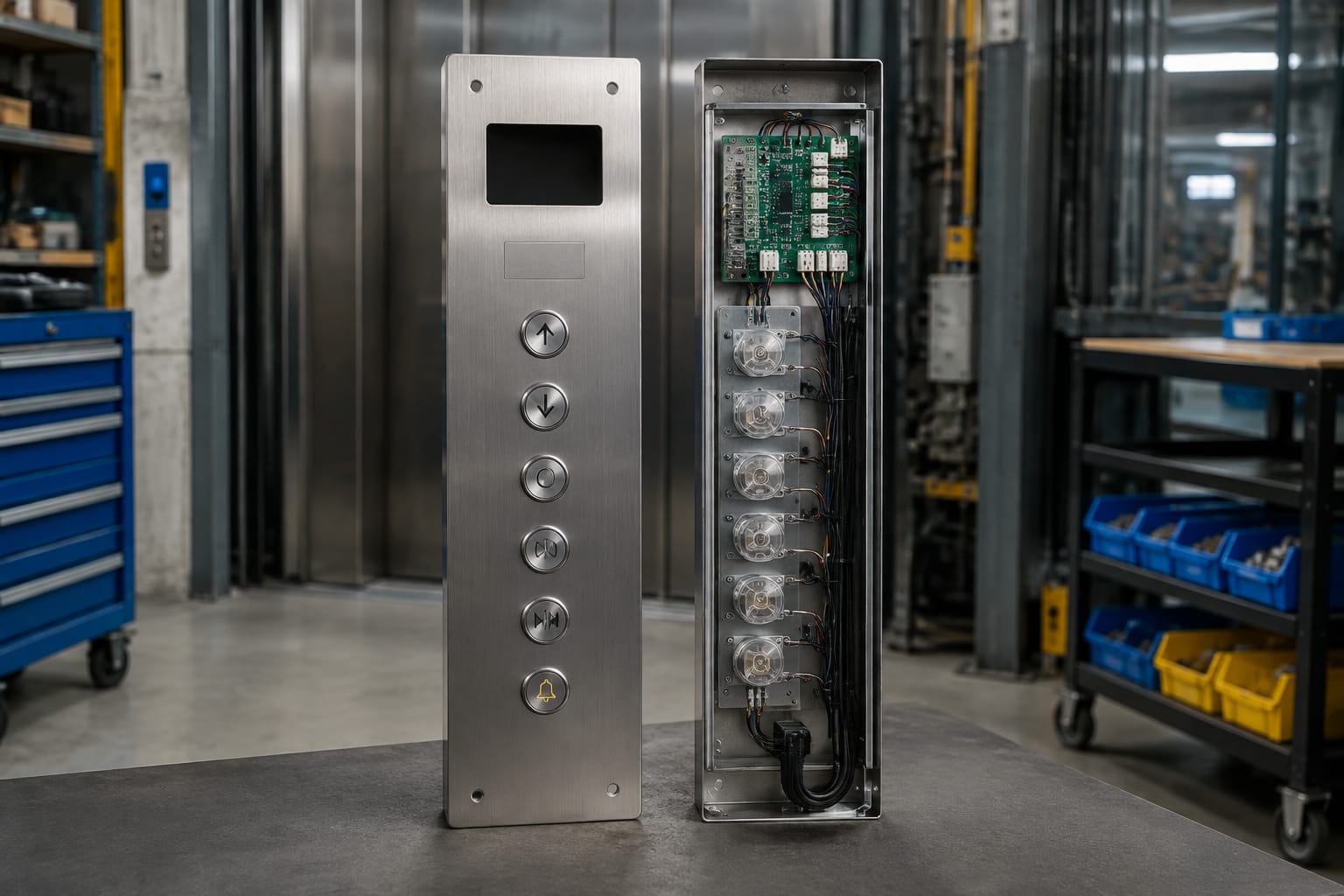

Placas de botões e comunicação com o painel

Nem todos os elevator buttons são itens elétricos independentes. Em muitas botoeiras, os botões são montados em placas, módulos ou conjuntos eletrônicos que concentram LEDs, conectores e circuitos de comunicação.

Uma placa de botões pode reduzir a quantidade de fios individuais no painel, mas também torna a compatibilidade mais específica. O mesmo conjunto visual pode usar protocolos, pinagens e endereçamentos diferentes entre fabricantes, gerações de produto e controladoras.

Há duas arquiteturas recorrentes:

• Ligação ponto a ponto: cada botão ou sinal possui um condutor dedicado até a placa de comando ou terminal.
• Comunicação por placa ou barramento: os comandos são lidos por uma placa local e transmitidos à controladora por um chicote ou interface compartilhada.

Na segunda arquitetura, substituir apenas um botão pode não resolver uma falha originada na placa, no conector, no cabo ou na alimentação do módulo. Da mesma forma, trocar a placa sem validar a versão, a pinagem e o firmware aplicável pode impedir o funcionamento da botoeira.

Ao buscar um conjunto de reposição, compare fotos, código da peça, lado do conector, quantidade de vias, posição dos furos, dimensões e identificação da placa. Como exemplos de itens que exigem essa validação, há uma [placa de botão para elevador Mitsubishi](/products/button-board-mitsubishi-elevator-parts-lift-accessories/) e uma [placa BD de botões para elevador Hyundai](/products/bd-push-button-board-hyunday-elevator-parts-lift-accessories/). A associação por marca não substitui a conferência do código e da configuração instalada.

Considerações de acessibilidade

A botoeira deve permitir que passageiros identifiquem, alcancem e acionem os comandos com segurança. O projeto precisa considerar a norma aplicável, a configuração do edifício e o tipo de modernização, em vez de tratar acessibilidade como um detalhe de acabamento.

Os elementos mais relevantes incluem:

• Algarismos e símbolos com contraste visual suficiente em relação ao painel.
• Informações em relevo e Braille, quando aplicável ao conjunto.
• Diferenciação tátil do andar principal.
• Altura e posição de instalação compatíveis com o projeto de acessibilidade.
• Área de acionamento que possa ser operada sem precisão excessiva.
• Feedback visual e tátil coerente depois do comando.
• Legendas duráveis, que não desapareçam com limpeza e uso frequente.

O Braille precisa corresponder exatamente à identificação visual do andar. Um painel com numeração alterada após reforma, mas com marcações táteis antigas, cria um risco operacional real. Também deve ser verificado se a botoeira nova preserva as dimensões e a disposição de comandos exigidas no projeto.

Para comandos de emergência, legibilidade e acesso rápido são mais importantes que estética. Evite instalar botões de alarme ou interfone sem verificar sua ligação ao circuito e à sinalização existente.

Sintomas comuns de falha nos botões

Um botão que não responde nem sempre está defeituoso. A origem pode estar no contato, na iluminação, na placa de botoeira, no chicote, no conector ou na própria controladora. O diagnóstico deve separar o sintoma observado da causa provável.

Não faça pontes temporárias em circuitos de segurança ou emergência como forma de “testar” um botão. A inspeção e a substituição devem ser conduzidas por profissional habilitado, com o elevador colocado em condição segura de manutenção.

Limpeza inadequada também causa falhas. Produtos agressivos podem atacar símbolos impressos, difusores, adesivos, membranas e superfícies touch. Use o procedimento recomendado para o material do painel e evite permitir a entrada de líquido nas bordas do botão.

Como especificar botões de reposição

Uma especificação de reposição confiável começa pelo levantamento da peça instalada. O objetivo não é encontrar um botão parecido, e sim confirmar que o novo componente reproduz a função mecânica, elétrica e visual necessária.

Dados que devem constar na solicitação

Reúna, sempre que possível:

1. Marca, modelo e identificação da botoeira ou do elevador.
2. Código gravado no botão, na placa ou na etiqueta do conjunto.
3. Fotos da face, traseira, conectores e instalação no painel.
4. Aplicação: cabine, pavimento, abertura de porta, alarme, andar específico ou outro comando.
5. Diâmetro ou medidas do recorte, espessura do painel e forma de fixação.
6. Tipo de acionamento: mecânico, touch ou capacitivo.
7. Quantidade e disposição dos terminais ou pinos.
8. Tensão, cor e comportamento da iluminação.
9. Símbolo, legenda, idioma e necessidade de Braille ou relevo.
10. Quantidade necessária e se a reposição deve acompanhar placa, moldura ou conector.

Para um botão mecânico iluminado, vale registrar se o LED é parte do botão ou da placa traseira. Para módulos eletrônicos, informe a versão da placa e a identificação de todos os conectores. Isso reduz o risco de receber uma peça fisicamente parecida, porém eletricamente incompatível.

Erros de compra frequentes

Os erros mais comuns em pedidos de elevator buttons são:

• Escolher somente pela cor ou pelo diâmetro frontal.
• Confundir botão de cabine com botão de chamada de pavimento.
• Ignorar a tensão da iluminação.
• Desconsiderar polaridade em conjuntos com LED.
• Trocar um botão individual quando a falha está na placa.
• Solicitar uma placa apenas pela marca do elevador.
• Não verificar posição de encaixes, terminais e conectores.
• Omitir exigências de símbolos táteis, Braille ou acabamento do painel.

Quando a reposição é para um modelo específico, a ficha técnica, as imagens do conjunto instalado e o esquema elétrico da manutenção são fontes mais confiáveis que uma comparação visual isolada. Um [botão branco com iluminação azul para peças Otis](/products/push-button-white-blue-light-otis-elevator-parts-lift-accessories/) pode ser relevante para determinadas aplicações, mas o código, a interface e as medidas ainda precisam ser conferidos antes da compra.

Perguntas frequentes sobre botões de elevador

Todo botão iluminado de elevador é intercambiável?

Não. A compatibilidade depende de tensão, polaridade, tipo de LED ou lâmpada, contato, fixação, conectores e integração com a placa de comando. Dois botões com aparência semelhante podem funcionar de modos diferentes.

Por que o botão acende, mas o elevador não vai ao andar?

A iluminação pode indicar que o botão recebeu alimentação ou que a chamada foi reconhecida localmente, mas não confirma que a controladora executará o movimento. A causa pode envolver comunicação, configuração de acesso, estado de serviço, placa de botoeira ou lógica de controle.

É possível substituir um botão mecânico por um touch?

Somente quando o painel, a controladora, a alimentação e os requisitos de acessibilidade forem compatíveis com a mudança. Em geral, a substituição exige mais do que trocar a peça frontal.

O que diferencia uma placa de botões de um botão individual?

O botão individual é o ponto de acionamento. A placa de botões pode reunir vários comandos, LEDs e circuitos de comunicação. Se vários botões apresentam o mesmo defeito, a placa, o chicote ou a alimentação comum deve ser investigada.

Quais informações reduzem erros em compras B2B?

Código da peça, fotos frente e verso, medidas, aplicação, conector, tensão, esquema de ligação e requisitos visuais ou táteis. Para compras em volume, uma amostra aprovada e uma lista de equivalências ajudam a manter a padronização.

A escolha correta de botões de elevador combina compatibilidade elétrica, encaixe mecânico, função de controle e acessibilidade. Para manutenção recorrente ou projetos de modernização, padronize o levantamento técnico de cada botoeira antes de cotar. A Kelevator atende compradores B2B de peças multimarcas; use os dados técnicos levantados para comparar opções de reposição com precisão.
