O painel de comando de elevador é o conjunto que recebe sinais dos botões, portas, sensores e circuitos de segurança para controlar o movimento da cabine. Ele também monitora condições de operação, aciona os dispositivos de potência e registra ou sinaliza falhas, conforme a arquitetura do equipamento.
Quando há parada, viagens irregulares, falhas de porta ou comunicação, a troca imediata de uma placa pode não resolver o problema. O diagnóstico deve separar defeitos de alimentação, fiação, contatos, periféricos e programação de uma falha efetiva na placa. Em uma substituição, a compatibilidade elétrica, lógica e mecânica precisa ser verificada antes da instalação.
O que faz um painel de comando de elevador
O painel de comando, também chamado de quadro de comando ou controlador, coordena a operação do elevador. Em sistemas mais antigos, parte relevante dessa lógica pode estar distribuída entre relés; em comandos eletrônicos, ela costuma estar concentrada em uma placa principal com entradas, saídas e interfaces de comunicação.
Na prática, o controlador executa funções como:
- interpretar chamadas de pavimento e comandos da cabine;
- definir o sentido de deslocamento e as paradas;
- receber a informação de posição da cabine;
- comandar o acionamento do motor e do freio por meio dos dispositivos adequados;
- monitorar porta de cabine, porta de pavimento, trincos e demais condições de segurança;
- tratar falhas e impedir movimentos quando uma condição necessária não é atendida;
- comunicar-se com indicadores, botoeiras, sistemas de monitoramento e módulos de voz, quando existentes.
O painel não trabalha isoladamente. Uma falha indicada nele pode ter origem no operador de porta, no cabo viajante, em um contato de segurança, no encoder, em uma fonte ou em um conector. Por isso, o código de erro é um ponto de partida, não um diagnóstico final.
Placas principais e componentes de potência

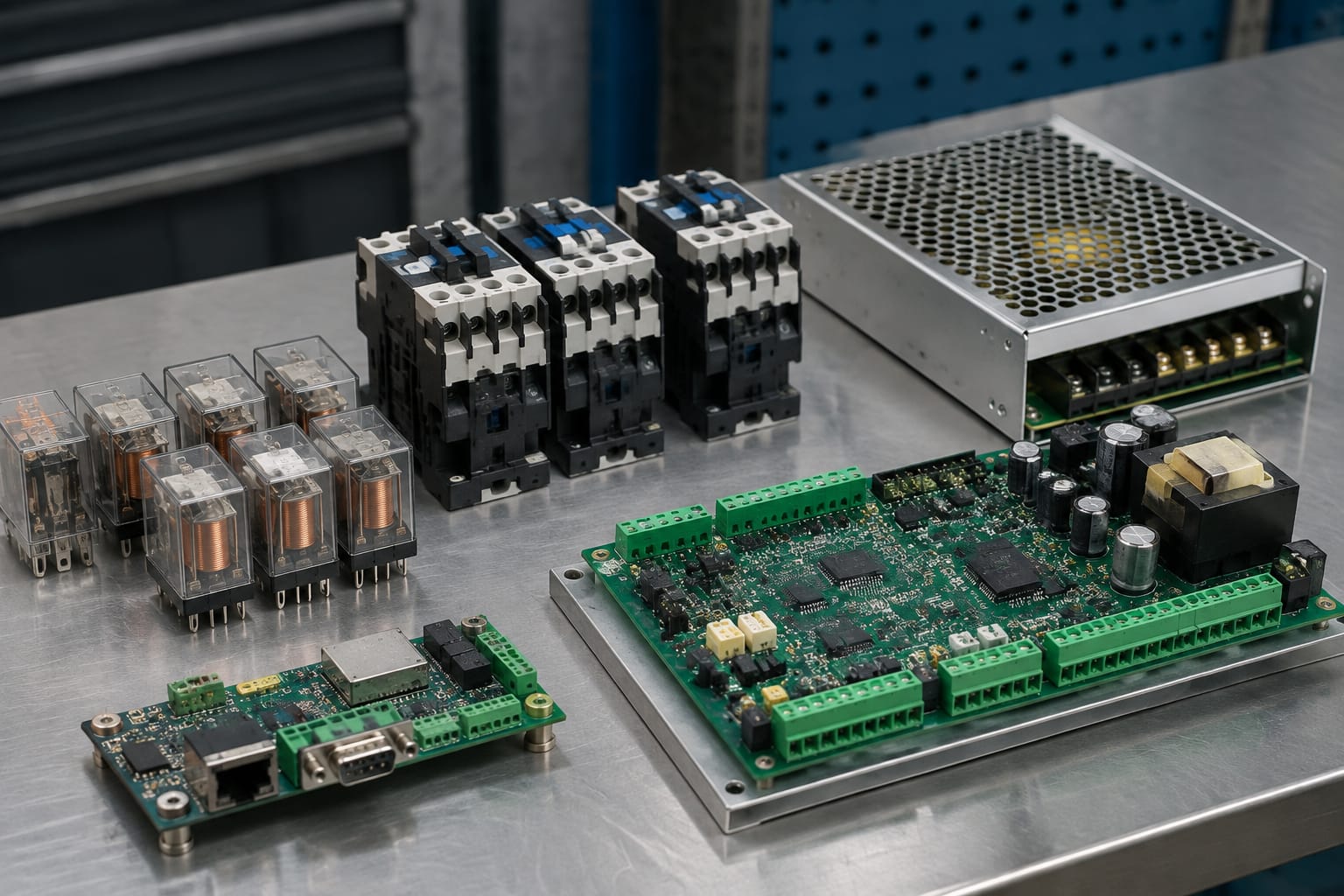

A composição exata varia conforme fabricante, geração do comando, tipo de acionamento e recursos do edifício. Ainda assim, alguns grupos de componentes aparecem com frequência.
Placa principal ou motherboard
A placa principal contém o processador e a lógica de controle. Ela lê entradas digitais e analógicas, processa as condições de operação e envia comandos às saídas. Em muitos modelos, armazena parâmetros como número de paradas, configuração de portas, tempos, endereços de comunicação e ajustes de operação.
Ao avaliar uma placa principal, não basta comparar seu aspecto físico. Código da peça, revisão de hardware, versão de firmware, mapa de conectores e configuração do elevador podem determinar se o componente será aplicável. Para reposições de controles específicos, consulte a [placa principal para comando de elevador](/products/5400-elevator-control-motherboard-lift-accessories/) compatível com o conjunto em manutenção e confirme os dados técnicos antes da compra.
Fonte de alimentação e proteção
A fonte fornece as tensões necessárias para as placas, relés, sensores e módulos periféricos. Fontes com tensão fora da faixa, ripple excessivo ou capacidade comprometida podem causar reinicializações, falhas intermitentes de comunicação e comportamento instável que parece defeito de software.
Também fazem parte desse grupo fusíveis, disjuntores, transformadores, supressores, bornes e, dependendo do projeto, carregador e baterias para funções específicas. Antes de condenar uma placa, meça a tensão no próprio conector que a alimenta, sob condição de carga. Uma leitura correta na saída da fonte não elimina queda de tensão em fusíveis, terminais oxidados ou chicotes danificados.
Inversor, acionamento e interface de motor
Em elevadores com controle de frequência, o inversor ou drive regula a partida, a velocidade, a desaceleração e a parada do motor conforme os parâmetros recebidos. O painel pode fornecer habilitação, referência, seleção de velocidade ou comunicação serial, conforme a tecnologia usada.
Falhas de tração não devem ser atribuídas automaticamente ao inversor ou à placa de comando. Verifique permissivos de segurança, alimentação, sinais de habilitação, estados reportados pelo drive, comando de freio e sinais de posição. Ajustes de motor e parâmetros do inversor exigem procedimentos e pessoal qualificado, pois intervenções inadequadas podem afetar a segurança e a dirigibilidade do elevador.
Relés, contatores e circuitos de segurança
Relés e contatores fazem a interface entre a lógica de baixa potência e circuitos de acionamento. Embora um comando eletrônico reduza a quantidade de relés em relação a painéis mais antigos, esses elementos ainda são fundamentais para funções de comando, sinalização e segurança.
Um contato pode falhar de diversas formas: bobina aberta, contato carbonizado, contato soldado, mau encaixe na base, terminal frouxo ou queda de tensão no circuito que alimenta sua bobina. Inspeção visual ajuda, mas não substitui testes elétricos com o equipamento desenergizado quando aplicável e medições controladas durante a operação.
Cadeia de segurança
A cadeia de segurança reúne contatos que devem estar em condição correta para permitir o movimento. Ela pode incluir, conforme o sistema, portas e trincos, limites, dispositivos da cabine, componentes do poço e outros elementos previstos no projeto.
Os sintomas comuns de uma abertura na cadeia são elevador parado, ausência de partida ou indicação de circuito de segurança aberto. Como vários dispositivos podem estar ligados em série, uma única leitura de circuito aberto não aponta, por si só, o ponto defeituoso.
A investigação deve seguir o diagrama elétrico e o procedimento técnico do fabricante. Nunca se deve fazer ponte permanente em contatos de segurança para manter o elevador funcionando. Além de mascarar a origem do problema, essa prática pode eliminar uma proteção indispensável.
Contatores e freio
Contator de motor, contator de reversão quando existente e circuito de freio merecem atenção em falhas de partida, nivelamento impreciso ou parada. Ruído de acionamento, aquecimento anormal, desgaste dos contatos ou ausência de tensão na bobina são indícios que precisam ser correlacionados com as medições e com o estado apresentado pelo controlador.
A substituição deve considerar tensão de bobina, categoria de aplicação, corrente, número e tipo de contatos auxiliares, forma de montagem e intertravamentos. Uma peça aparentemente semelhante pode não reproduzir a função do componente original.
Placas de comunicação e módulos de voz
O painel de comando pode se comunicar com a cabine, indicadores de pavimento, botoeiras, operadores de porta, sistemas de despacho e dispositivos de monitoramento. Essa comunicação pode usar barramentos proprietários, redes seriais ou outros protocolos definidos pelo fabricante.
Problemas de comunicação costumam se manifestar como botoeiras sem resposta, indicadores apagados ou com informações incorretas, chamadas não registradas, falha intermitente entre cabine e painel ou alarmes de comunicação. Cabo viajante, blindagem, polaridade, terminação, conectores e endereçamento devem ser verificados antes de substituir módulos.
O módulo de voz é um periférico específico: pode transmitir mensagens de operação, alarmes, avisos e informações sonoras conforme a configuração do elevador. Para esse tipo de reposição, a [placa de voz VCA-11 QD para painel de elevador](/products/3300-3600-elevator-control-panel-voice-board-vca-11-qd-lift-parts/) deve ser comparada com o código, a revisão e as conexões exigidas pelo sistema instalado.
Sintomas comuns de falha no painel de comando
O sintoma orienta a inspeção, mas raramente determina sozinho qual peça deve ser substituída. A tabela ajuda a organizar hipóteses iniciais.
| Sintoma observado | Causas possíveis | Verificações prioritárias |
|---|---|---|
| Elevador parado e sem partida | Cadeia de segurança aberta, ausência de alimentação, contator ou falha de controle | Tensões, fusíveis, estado dos contatos de segurança, LEDs e registros de falha |
| Reinicialização ou falha intermitente | Fonte instável, mau contato, aterramento inadequado, placa ou conector defeituoso | Tensão sob carga, conexões, oxidação, fixação e temperatura |
| Porta não abre ou não fecha | Operador de porta, sensores, trava, cabos, comando de porta ou parametrização | Sinais de entrada e saída, alimentação do operador, estado da trava e chicote |
| Cabine não reconhece pavimento | Sensor de posição, fita ou sistema de seleção, cabo, placa de leitura ou ajustes | Sinais de posição, alinhamento, conectores e histórico de falhas |
| Botões ou indicadores sem resposta | Alimentação auxiliar, comunicação, botoeira, cabo viajante ou módulo de I/O | Barramento, endereço, continuidade, tensão e conectores |
| Falhas após manutenção ou troca de placa | Incompatibilidade, parâmetros ausentes, conectores trocados ou configuração incorreta | Código da placa, firmware, pinagem, parâmetros e teste funcional completo |
Alguns sinais merecem atenção especial. Cheiro de componente aquecido, marcas de arco, capacitores visivelmente deformados, placas com umidade ou corrosão e terminais escurecidos justificam inspeção aprofundada. Ainda assim, substituir apenas o item visualmente afetado sem identificar a causa pode levar à repetição da falha.

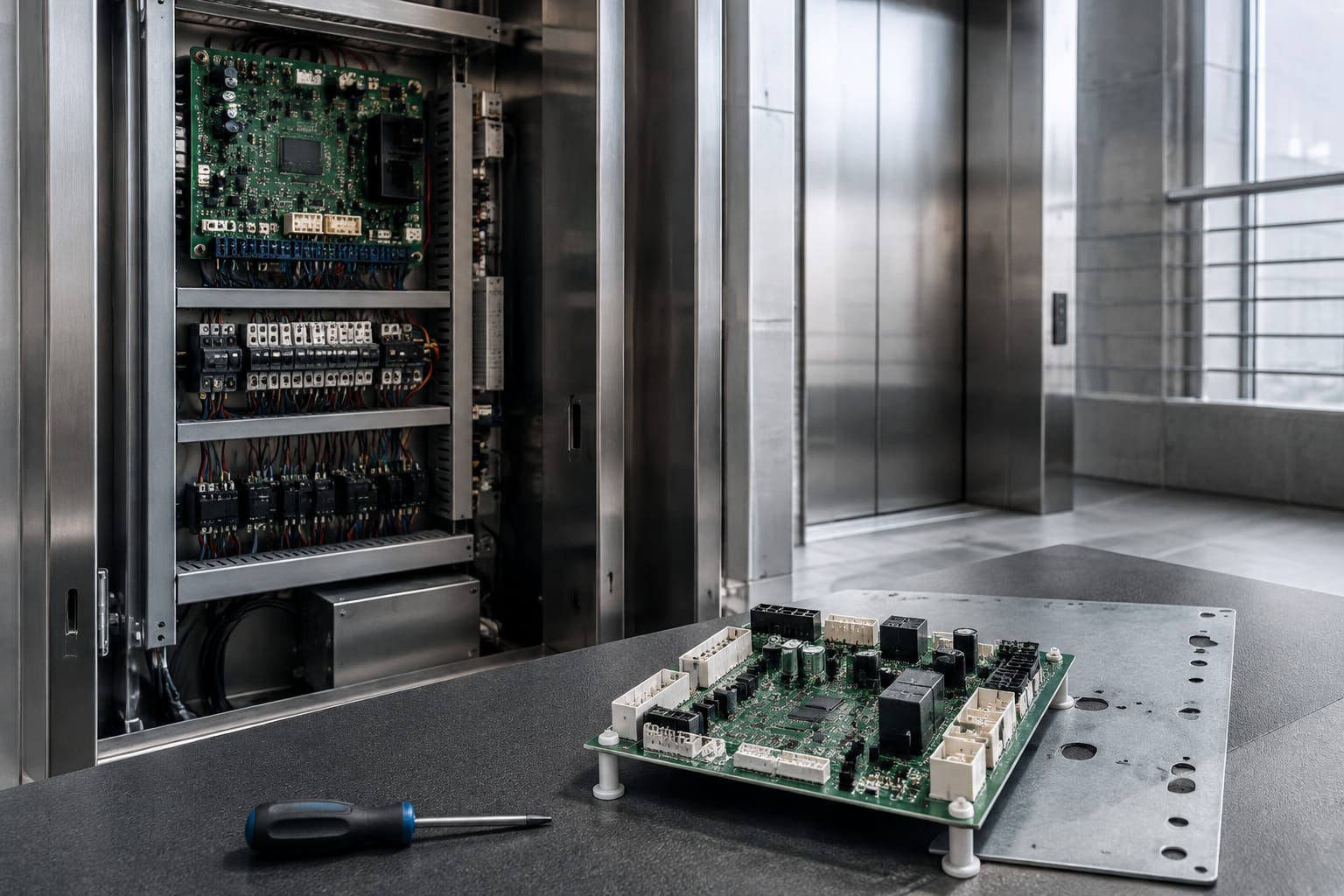

Verificações de diagnóstico antes da substituição
A substituição de uma placa deve ser a conclusão de uma sequência de verificações, não a primeira hipótese. O procedimento detalhado depende do fabricante e do modelo, mas a lógica abaixo reduz trocas desnecessárias.
- Registre o estado da falha. Anote código, LEDs, condição da cabine, posição, direção, estado das portas e circunstância em que a ocorrência aparece. Falhas intermitentes exigem um histórico mais cuidadoso.
- Consulte o diagrama e a documentação aplicável. Identifique os conectores, tensões esperadas, entradas envolvidas e interdependências. Trabalhar apenas por cores de fios ou pela posição visual do conector aumenta o risco de erro.
- Confirme a alimentação. Verifique alimentação de entrada, fusíveis, fontes auxiliares e tensão no ponto de consumo. Faça as medições com instrumentos adequados e sob procedimentos de segurança.
- Inspecione conectores e fiação. Procure terminais frouxos, pinos recuados, oxidação, isolamento danificado, sinais de aquecimento e mau contato no cabo viajante. Reconectar sem inspeção pode não resolver contato defeituoso.
- Separe entrada de saída. Se uma função não ocorre, determine se o painel está recebendo a condição necessária e se está emitindo o comando esperado. Essa distinção aponta se a investigação deve seguir para sensor/periférico, lógica/configuração ou atuador.
- Revise parâmetros e configuração. Após quedas de energia, troca de componentes ou intervenções anteriores, confira parâmetros do sistema quando o fabricante permitir. Não transfira configurações entre elevadores sem validar que a arquitetura é equivalente.
- Compare com o histórico. Falhas recorrentes após chuva, calor, movimentação de cabos ou manutenção em determinada área podem indicar causa externa à placa.
Em circuitos de elevador, diagnóstico e intervenção devem ser executados por profissionais habilitados e seguindo as normas, o manual do equipamento e os procedimentos de segurança aplicáveis. Não é apropriado testar movimentos com dispositivos de proteção anulados.
Compatibilidade de placas e conectores
Compatibilidade não significa apenas “encaixa no painel”. Uma placa pode caber mecanicamente e ainda ser inadequada para o comando. A confirmação deve cobrir a identificação do conjunto e sua função no sistema.
Antes de comprar ou instalar uma placa, confirme:
- fabricante, modelo e código completo da peça existente;
- revisão da placa e etiqueta de hardware;
- versão de firmware, quando informada;
- função exata da placa: principal, I/O, porta, comunicação, voz ou outra;
- tensão de alimentação e consumo;
- quantidade, posição e pinagem dos conectores;
- tipo de sinais usados nas entradas e saídas;
- protocolo, endereço ou configuração de comunicação;
- necessidade de programação, parametrização ou transferência de dados;
- dimensões, fixação, dissipação térmica e condições do gabinete;
- exigências de teste e comissionamento após a troca.
A mesma referência comercial pode possuir revisões diferentes. Quando houver dúvida, use fotos nítidas das duas faces da placa, da etiqueta e dos conectores, além do modelo do quadro e da descrição da aplicação. Isso é mais confiável do que solicitar uma peça apenas pelo nome genérico.
Em sistemas de porta, a compatibilidade também depende do operador e da lógica empregada. Uma [placa de controle de porta Toshiba para elevador](/products/toshiba-elevator-door-control-panel-lift-door-parts/) deve ser selecionada pela identificação técnica e pela aplicação correspondente, não somente pela aparência ou pelo fabricante do elevador.
Placa nova, reparada ou modernização
A escolha entre substituir, reparar ou modernizar depende do diagnóstico e do estado do sistema.
| Alternativa | Quando pode fazer sentido | Pontos a avaliar |
|---|---|---|
| Substituição equivalente | Defeito confirmado e peça tecnicamente compatível | Código, revisão, programação, conectores e testes posteriores |
| Reparo técnico | Falha localizada e possibilidade de avaliação especializada | Causa raiz, componentes associados, confiabilidade e validação funcional |
| Modernização de controle | Obsolescência, falhas recorrentes ou necessidade de novas funções | Escopo completo, interfaces existentes, documentação, instalação e comissionamento |
A modernização não é uma simples troca de placa. Ela pode envolver novo controlador, adaptações de chicote, periféricos, botoeiras, indicadores, interfaces de porta e reconfiguração de funções. O escopo deve deixar claro o que será mantido, adaptado ou substituído.
Comissionamento de controles reparados ou atualizados
Depois de reparar ou trocar uma placa, o elevador precisa passar por comissionamento organizado. Ligar o sistema e observar uma única viagem não é suficiente para concluir que a intervenção foi bem-sucedida.
Primeiro, confirme montagem, aterramento, fixação, conectores, fusíveis e ausência de ferramentas ou materiais no painel. Em seguida, valide a configuração e execute os testes previstos para aquele equipamento e para a intervenção realizada.
Uma rotina de verificação normalmente inclui:
- energização e observação de alarmes ou mensagens iniciais;
- leitura de entradas relevantes e resposta das saídas;
- operação de chamadas de cabine e pavimento;
- abertura, fechamento e reabertura das portas;
- reconhecimento de todos os andares e nivelamento;
- operação nos dois sentidos e tratamento de chamadas;
- sinalização, comunicação e voz quando instaladas;
- verificação dos dispositivos de segurança conforme procedimento aplicável;
- registro dos parâmetros, peças instaladas, versão de software e testes executados.
Após uma atualização, acompanhe a operação durante uma sequência suficiente de viagens e condições normais de uso. Falhas que não surgem em um teste curto podem aparecer com aquecimento, vibração, comunicação contínua ou ciclos repetidos de porta.
Para compras B2B, equipes de manutenção, distribuidores e integradores devem encaminhar a identificação completa da peça e os dados de compatibilidade levantados no diagnóstico. A Kelevator fornece peças de reposição multimarcas para importadores, distribuidores, empresas de manutenção e compradores OEM; uma especificação técnica bem documentada ajuda a avaliar a alternativa de reposição adequada sem substituir componentes por tentativa e erro.
