Controlador de elevador: tipos, seleção e modernização

O controlador de elevador é o conjunto que interpreta chamadas, monitora portas e dispositivos de segurança, comanda o acionamento da máquina e mantém a operação coordenada entre cabine, pavimentos e casa de máquinas. Na substituição, não basta escolher um equipamento “universal”: a decisão depende da aplicação, do acionamento, das interfaces instaladas e da estratégia de modernização.

Para selecionar um controlador de elevador com segurança, levante primeiro a configuração real do equipamento: tipo de máquina, tensão, sinais de campo, quadro de comando, operador de porta, recursos de grupo e circuitos de segurança. Esse diagnóstico reduz retrabalho, adaptações improvisadas e paradas adicionais durante a instalação.

O que um controlador de elevador gerencia

O controlador, também chamado de comando ou quadro de comando, é a unidade lógica do sistema. Ele recebe informações de sensores, botoeiras e dispositivos de proteção para decidir os comandos enviados ao acionamento, ao freio, ao operador de porta, à sinalização e a outros periféricos.

Em uma instalação típica, suas responsabilidades incluem:

• Registrar chamadas de cabine e de pavimento.
• Definir sentido de viagem, prioridade de atendimento e parada.
• Monitorar posição, nivelamento, limites de curso e velocidade, conforme a arquitetura do sistema.
• Comandar partida, parada e frenagem por meio do acionamento.
• Gerenciar abertura, fechamento e proteção das portas.
• Processar a cadeia de segurança e impedir movimento quando uma condição crítica não está atendida.
• Exibir posição, direção, falhas e mensagens nos indicadores.
• Operar funções como serviço independente, bombeiro, estacionamento, operação em grupo e restrições de acesso, quando aplicáveis.
• Registrar eventos e permitir diagnóstico local ou remoto, se houver esses recursos.

É importante separar o controlador do acionamento. Em muitos elevadores de tração, o inversor de frequência ou drive regula motor e velocidade, enquanto o controlador decide quando e para onde o elevador deve se mover. Há quadros integrados nos quais essas funções ficam no mesmo gabinete, mas as exigências de compatibilidade continuam existindo.

Controles a relé, PLC e integrados

A tecnologia do comando influencia o diagnóstico, a disponibilidade de peças, a possibilidade de expansão e o escopo da modernização. Os três grupos abaixo ajudam a orientar a avaliação inicial.

Comandos a relé

Elevadores mais antigos podem usar comandos baseados em relés. A lógica é visível no cabeamento e nos contatos, o que pode facilitar a compreensão de uma falha pontual para técnicos familiarizados com esse padrão. Ao mesmo tempo, o desgaste de contatos, a quantidade de interligações e a dificuldade de encontrar componentes equivalentes podem elevar o esforço de manutenção.

A modernização de um controle a relé costuma trazer ganhos operacionais quando há falhas recorrentes, esquemas incompletos, necessidade de novos recursos ou grande dificuldade para obter peças. Porém, trocar apenas uma parte da lógica sem revisar os circuitos associados pode manter problemas de origem, como terminais oxidados, aterramento inadequado ou fiação deteriorada.

Comandos com PLC

Um PLC pode organizar entradas, saídas e sequências de operação de forma flexível. Em aplicações de elevador, porém, não se deve presumir que qualquer PLC genérico seja uma troca direta para um quadro existente. A solução precisa contemplar a arquitetura do sistema, os requisitos de segurança, a documentação do programa e a capacidade de manutenção posterior.

Antes de manter ou substituir um comando com PLC, confirme quem controla o drive, como são tratados os circuitos de segurança, quais sinais são críticos para o nivelamento e se a equipe terá acesso à versão correta do software e dos parâmetros. Sem esses elementos, a aparente flexibilidade pode se transformar em dependência de diagnóstico difícil.

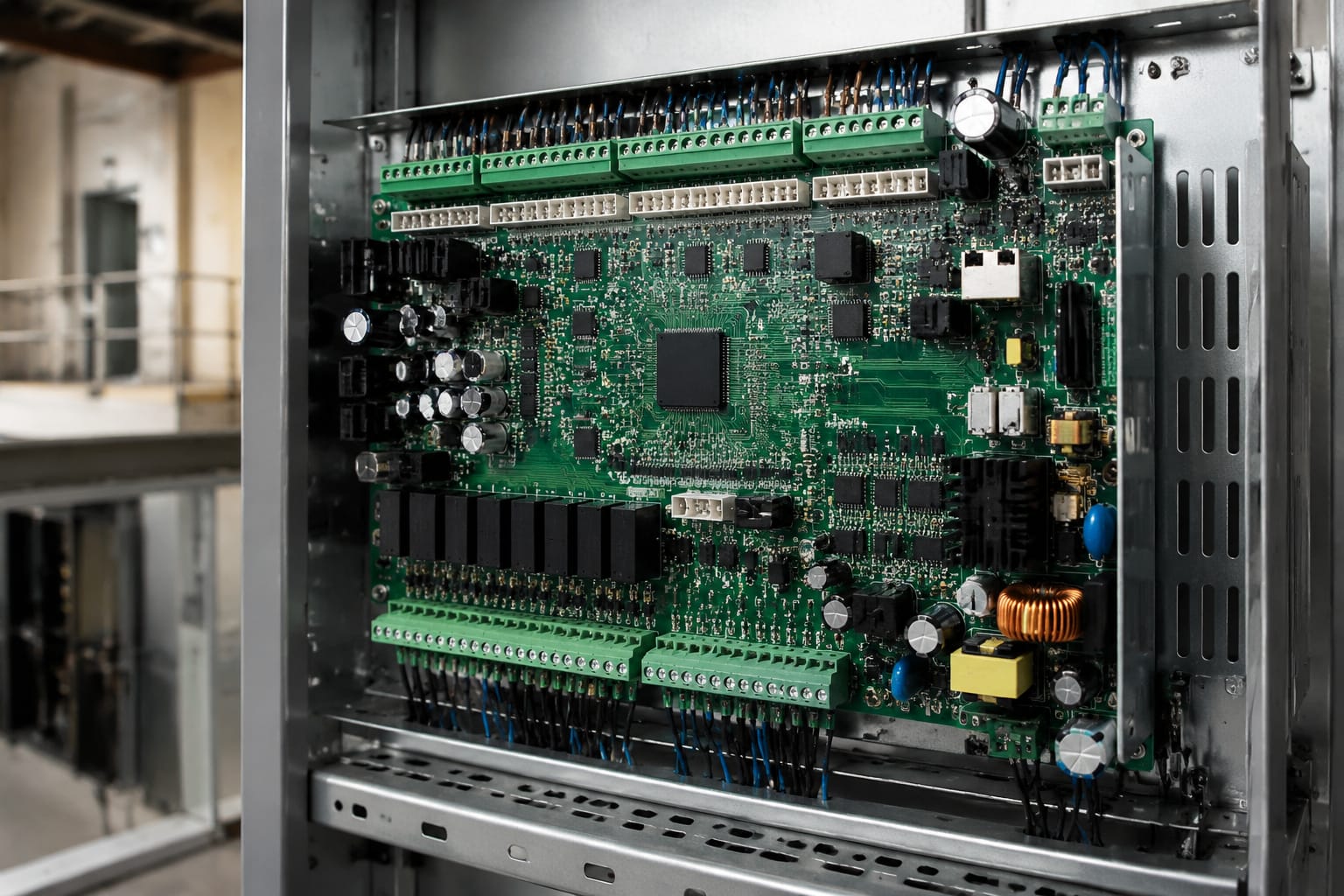

Controles eletrônicos integrados

Os controles por microprocessador predominam nas modernizações porque concentram lógica, diagnóstico e, em alguns casos, comunicação em rede. Podem facilitar a integração com indicadores, comandos de grupo, controle de acesso e ferramentas de manutenção.

A principal limitação é a dependência de interfaces específicas. Uma placa pode ter conectores fisicamente semelhantes aos de outro sistema e ainda assim usar outra pinagem, tensão, protocolo ou versão de firmware. Por isso, número de peça, revisão, diagrama de ligação e configuração devem ser conferidos antes da compra.

Aplicações de tração e hidráulicas

O tipo de elevador define parte importante dos requisitos do controlador. Um comando destinado a uma aplicação de tração não deve ser assumido como adequado para uma unidade hidráulica, e o inverso também é verdadeiro.

Em elevadores de tração, o controlador normalmente trabalha com uma máquina elétrica, freio, contatores ou drive, sinais de posição e limites relacionados ao percurso. Nos sistemas mais recentes, a comunicação entre comando e inversor pode ser digital; nos mais antigos, é comum haver sinais discretos de comando e retorno.

Em elevadores hidráulicos, o controle precisa gerenciar a unidade hidráulica, válvulas, motor da bomba e a lógica específica de subida, descida e nivelamento. A estratégia de parada, o comportamento em descida e os sinais da unidade de potência diferem da aplicação de tração. A compatibilidade deve considerar também a válvula instalada e o método de controle empregado.

Na avaliação, documente:

• Tipo de aplicação: tração com ou sem casa de máquinas, hidráulica ou outra configuração existente.
• Dados do motor e da alimentação elétrica.
• Presença e modelo de drive, partida direta, estrela-triângulo ou outro método de acionamento.
• Tipo de sensor de posição e sistema de seleção de pavimentos.
• Circuitos de freio, contatores, válvulas e retornos de estado.
• Quantidade de paradas, velocidade nominal e recursos operacionais necessários.

Velocidade e número de pavimentos não definem sozinhos o controlador adequado. Eles ajudam no dimensionamento e na parametrização, mas devem ser avaliados junto às interfaces de campo.

Interfaces de porta e comando no teto da cabine

As portas são uma das áreas que mais exigem verificação em uma troca de controlador. O quadro precisa se comunicar corretamente com o operador de porta e receber os sinais que confirmam condições como porta aberta, porta fechada, obstrução e, conforme o sistema, falhas ou modos de operação.

O operador de porta pode usar entradas e saídas discretas, comunicação serial ou uma combinação das duas. Antes de escolher o novo comando, identifique a tensão de alimentação do operador, os sinais de abrir e fechar, os retornos disponíveis e os dispositivos de proteção instalados, como cortina de luz ou borda mecânica.

O comando no teto da cabine também merece atenção. Ele pode reunir inspeção, parada, sinais de segurança, limites, contatos de porta e conexões com a cabine. Uma substituição de controlador pode demandar adaptação de chicotes, caixas de inspeção ou placas auxiliares, mas essas mudanças precisam ser projetadas e identificadas de forma clara.

Para modernizações que incluam a porta, uma placa multifunção para operador de porta de elevador pode ser relevante apenas após a conferência dos sinais, da aplicação e da compatibilidade do conjunto. “Multifunção” não elimina a necessidade de validar o modelo do operador e a instalação existente.

Entradas, saídas e circuitos de segurança

Mapear entradas e saídas é uma etapa central da seleção. O novo controlador precisa ter capacidade física e lógica para receber todos os sinais necessários e comandar todos os dispositivos da instalação, incluindo reservas para funções previstas no escopo.

Entradas a conferir

As entradas podem incluir botoeiras de cabine e pavimentos, sensores de posição, fim de curso, contatos de portas, comandos de inspeção, chaves de serviço, fotocélulas, retornos do drive e dispositivos de segurança. É preciso registrar não apenas a quantidade, mas também o tipo de sinal: contato seco, tensão específica, sinal pulsado, analógico ou comunicação digital.

Verifique se os sinais são normalmente abertos ou normalmente fechados, qual tensão está presente em cada ponto e como o novo sistema detectará falhas de cabo ou perda de sinal, quando aplicável.

Saídas a conferir

As saídas podem comandar relés, contatores, drive, freio, porta, ventilação, iluminação, indicadores, gongos e recursos auxiliares. A corrente e a tensão suportadas pelas saídas importam tanto quanto a quantidade disponível. Em alguns casos, será necessário usar relés de interface adequadamente dimensionados, em vez de ligar uma carga diretamente à placa.

Segurança não é uma função acessória

O circuito de segurança deve ser analisado como parte essencial da modernização, não como um conjunto de sinais a ser “adaptado” ao final. Portas de pavimento e cabine, limitadores, paradas de emergência, inspeção e demais dispositivos aplicáveis precisam manter a lógica e a integridade exigidas pelo projeto e pelas normas técnicas pertinentes.

Não faça pontes permanentes, bypasses ou alterações sem rastreabilidade para manter o equipamento funcionando durante o comissionamento. Isso pode ocultar defeitos reais e criar uma condição insegura. A instalação e os testes devem ser executados por profissionais qualificados, com procedimentos compatíveis com o equipamento e com as exigências aplicáveis ao local.

Como selecionar o hardware de reposição

A melhor escolha começa pela definição do objetivo. Uma troca por falha pontual, uma substituição completa do quadro e uma modernização funcional têm escopos diferentes. Tentar resolver os três com a mesma lista mínima de peças costuma gerar incompatibilidades.

Use esta sequência de seleção:

1. Defina o escopo. Determine se será reparo de placa, substituição do controlador, troca de drive, atualização de porta ou modernização completa.
2. Levante a configuração instalada. Registre fabricante, modelo, número de peça, revisão, diagramas, fotos dos conectores e identificação dos cabos.
3. Mapeie funções obrigatórias. Inclua número de paradas, comando simples ou em grupo, serviço de bombeiro, acessibilidade, estacionamento, acesso restrito e interfaces prediais existentes.
4. Confirme a arquitetura elétrica. Verifique alimentação, tensão de bobinas, proteção, aterramento, acionamento e cargas conectadas.
5. Valide interfaces. Compare pinagem, sinais de porta, comando de cabine, seletores, indicadores e protocolo de comunicação.
6. Planeje peças auxiliares. Inclua chicotes, conectores, relés, fontes, módulos de expansão, documentação e itens de reposição definidos pelo escopo.
7. Defina testes e reversão. Estabeleça como será feito o comissionamento e o que ocorrerá caso uma interface crítica não opere como esperado.

Um erro comum é comprar pelo aspecto visual da placa ou por uma descrição genérica. Use a identificação completa do componente e confirme a revisão eletrônica quando ela existir. Outro erro recorrente é tratar um painel de botoeiras como se fosse um controlador: ele é apenas uma das interfaces do sistema.

Quando o projeto prevê controle de acesso, as placas precisam ser selecionadas pelo método de integração, número de leitores ou pontos controlados, lógica desejada e compatibilidade elétrica. Há opções de placas de controle de acesso para elevador e de placas-mãe e acessórios de acesso para elevadores, mas a aplicação correta depende do diagrama e da arquitetura do comando.

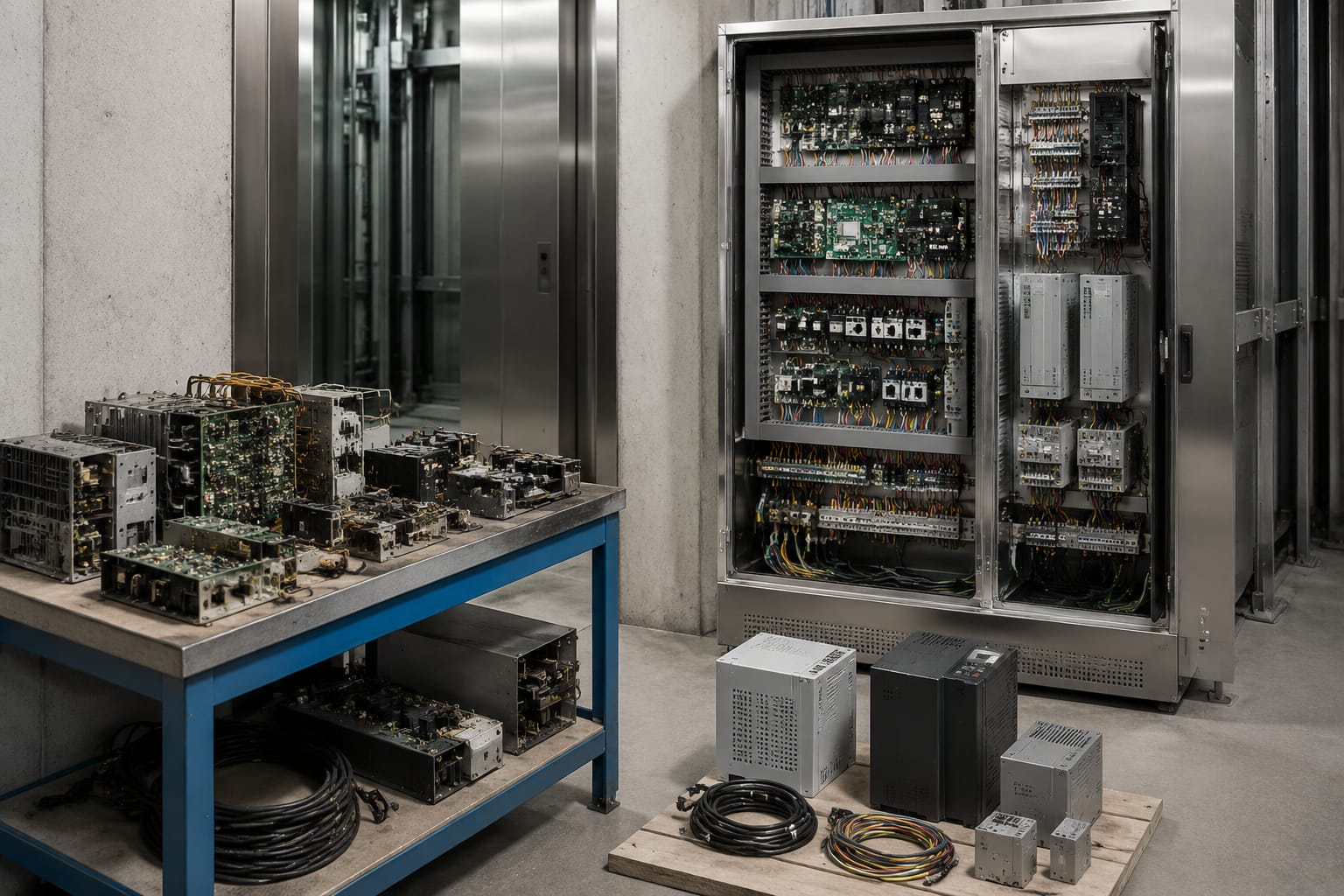

Como planejar uma modernização do controlador

Uma modernização bem conduzida não é só a troca de um gabinete. Ela organiza o projeto em etapas para preservar funções necessárias, reduzir incertezas na instalação e deixar uma base documentada para a manutenção futura.

Diagnóstico e definição de escopo

Comece com uma vistoria técnica e um inventário. Identifique falhas atuais, componentes obsoletos, recursos que precisam ser mantidos e requisitos que serão adicionados. O levantamento deve separar o que será reutilizado do que será substituído.

Também é o momento de avaliar o estado de cabos, aterramento, comandos de cabine, indicadores, portas e dispositivo de acionamento. Modernizar o controlador sem verificar periféricos críticos pode deslocar o problema, não resolvê-lo.

Engenharia de interfaces

Com o inventário pronto, prepare uma matriz de sinais. Ela deve mostrar, para cada cabo e terminal, sua origem, destino, função, tipo elétrico e condição normal. Essa matriz simplifica a montagem e a identificação de divergências antes da energização.

Defina antecipadamente adaptações de conectores, relés de interface, módulos de expansão e alterações no teto da cabine. Evite que decisões de campo substituam a revisão de engenharia, especialmente em sinais de segurança e comandos de potência.

Janela de parada e comunicação

A interrupção do equipamento deve considerar desmontagem, instalação, ajustes, testes e correções. Se o edifício depender de mais de um elevador, a sequência de modernização pode ser planejada para preservar a operação dos demais sempre que a condição do local permitir.

Informe responsáveis pelo edifício sobre o escopo, a janela de indisponibilidade e as limitações temporárias. Isso não substitui o plano técnico, mas reduz interferências durante uma etapa em que a equipe precisa manter controle sobre cada alteração.

Comissionamento e documentação

O comissionamento confirma que o controlador instalado opera conforme o projeto e que cada interface foi testada. Não deve ser reduzido a verificar se a cabine “sobe e desce”.

Os testes devem abranger, conforme a configuração do elevador:

• Alimentação, proteções e aterramento.
• Identificação de terminais, cabos e dispositivos.
• Operação em inspeção e operação normal.
• Sentido de viagem, parada, nivelamento e seleção de pavimentos.
• Chamadas de cabine e de pavimento.
• Abertura, fechamento e proteção das portas.
• Circuitos de segurança e condições que devem impedir movimento.
• Comunicação com drive, indicadores, sistemas de grupo e interfaces externas.
• Funções especiais previstas no escopo.
• Registro e interpretação de falhas do novo controlador.

Depois dos testes, entregue e mantenha uma documentação atualizada. O mínimo recomendado inclui diagramas elétricos revisados, lista de bornes, relação de componentes, parâmetros relevantes, versão de software ou firmware quando aplicável, registro de testes e procedimento básico de diagnóstico.

Etiquetas claras no quadro, nos chicotes e nos módulos tornam a manutenção posterior mais segura e rápida. Sem documentação, até uma modernização tecnicamente correta pode se tornar difícil de sustentar ao longo do tempo.

Perguntas frequentes

É possível trocar somente a placa do controlador?

Às vezes, sim, quando a placa é exatamente compatível com o quadro, os periféricos e a versão necessária. Em outros casos, a troca isolada falha porque o defeito está na fonte, na fiação, no drive, nos relés de interface ou em um sinal de campo. Confirme modelo, revisão, configuração e causa da falha antes de definir a reposição.

Um controlador novo funciona com qualquer operador de porta?

Não necessariamente. É preciso verificar alimentação, entradas, saídas, sinais de retorno e protocolo de comunicação. Mesmo quando é possível adaptar, o projeto deve prever a interface e os testes correspondentes.

Quando vale a pena modernizar em vez de reparar?

A modernização tende a ser considerada quando há obsolescência, indisponibilidade de peças, falhas repetidas, esquemas incompletos, necessidade de novos recursos ou dificuldade para manter o sistema atual. A escolha deve comparar o estado de todo o conjunto, não apenas o custo imediato de uma peça.

Quais dados enviar para cotar um controlador de elevador?

Envie fotos legíveis do quadro e das etiquetas, modelo e revisão dos componentes, diagramas disponíveis, tipo de aplicação, número de paradas, dados do acionamento, lista de recursos necessários e descrição da falha ou do objetivo da modernização. Isso permite avaliar compatibilidade com mais precisão.

Antes de comprar ou instalar, transforme o levantamento em uma lista técnica de requisitos e valide cada interface crítica. Para suprimento multimarcas destinado a operações B2B, a Kelevator atende importadores, distribuidores, empresas de manutenção, modernizadoras e compradores OEM; o ponto de partida continua sendo a identificação correta do componente e do sistema em que ele será aplicado.
