Contrapeso de elevador: função, peças e segurança

O contrapeso de elevador é o conjunto que equilibra parte da massa da cabina e da carga transportada em elevadores de tração. Ao reduzir o esforço necessário para movimentar a cabina, ele contribui para uma operação mais eficiente, estável e controlada. Não é um componente passivo: estrutura, pesos de enchimento, guias, fixações e folgas precisam estar corretos para que o conjunto percorra a caixa com segurança.

Em manutenção, modernização ou compra de peças, a análise deve ir além do peso total. É necessário confirmar a compatibilidade dimensional, o tipo de suspensão, o perfil das guias, a condição das sapatas e a integridade das retenções. Uma peça aparentemente semelhante pode não atender ao curso, à carga ou à geometria do equipamento.

Por que elevadores de tração usam contrapesos

Nos elevadores de tração, a cabina e o contrapeso são conectados por cabos de aço ou outros elementos de suspensão que passam pela polia de tração. Quando a cabina sobe, o contrapeso desce; quando a cabina desce, o contrapeso sobe. Esse arranjo permite que a máquina de tração movimente principalmente a diferença de massa entre os dois lados do sistema.

Em termos práticos, o contrapeso é calculado para compensar:

• a massa própria da cabina;
• uma parcela da carga nominal do elevador;
• a massa de componentes associados que influenciem o balanceamento do sistema.

O percentual de carga nominal considerado no balanceamento varia conforme o projeto do fabricante, a aplicação e os critérios técnicos adotados. Por isso, não se deve definir o peso de reposição por estimativa nem alterar a quantidade de placas sem avaliação técnica do conjunto.

Um balanceamento inadequado pode causar consequências operacionais importantes:

• aumento de consumo e esforço da máquina;
• maior desgaste de cabos, polia de tração e freio;
• piora no nivelamento e no conforto de viagem;
• aceleração ou desaceleração fora do comportamento esperado;
• dificuldade para ajustar parâmetros após uma modernização;
• risco de interferência mecânica nas extremidades do curso.

O contrapeso não substitui dispositivos de segurança, como freio da máquina, limitador de velocidade, paraquedas ou amortecedores. Ele é parte do sistema de equilíbrio e sua função depende da interação correta com todos os demais componentes mecânicos.

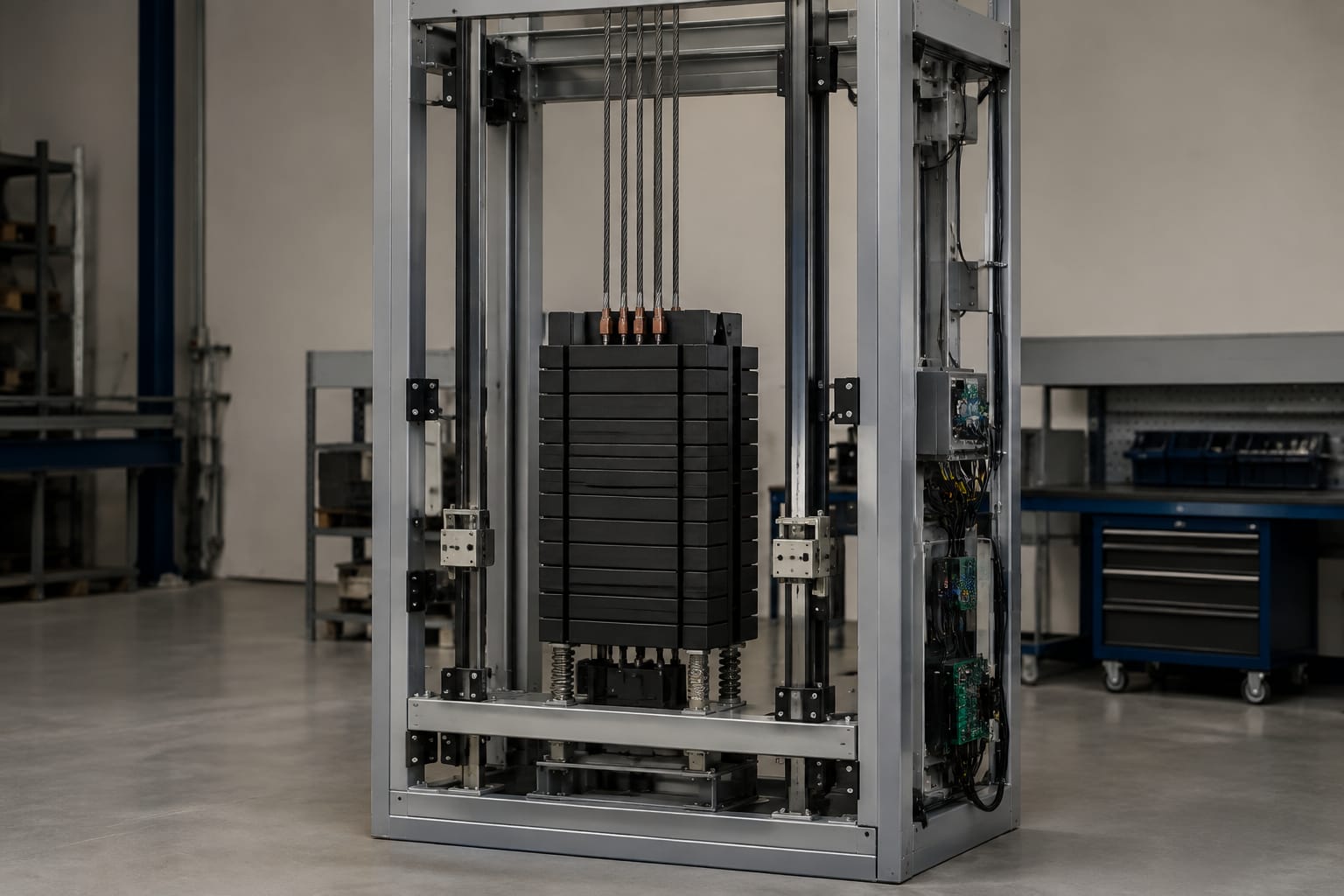

Estrutura do contrapeso e pesos de enchimento

A estrutura, também chamada de armação ou chassi do contrapeso, mantém os pesos de enchimento organizados e guiados durante todo o percurso. Ela recebe os elementos de suspensão na parte superior, incorpora travessas e sistemas de retenção e normalmente abriga as sapatas ou roletes-guia que fazem contato com os trilhos.

Os pesos de enchimento são as massas instaladas dentro da estrutura para atingir o valor de balanceamento previsto. Podem ser fabricados em materiais e formatos diferentes conforme o projeto, mas sua escolha nunca deve considerar apenas massa e preço. Espessura, largura, altura, posição dos encaixes e modo de retenção precisam corresponder ao chassi existente.

O que verificar na armação

Uma inspeção visual e dimensional da estrutura deve avaliar:

• deformações em montantes, travessas e chapas de fechamento;
• corrosão, especialmente em áreas expostas à umidade na caixa;
• trincas em soldas e pontos de concentração de esforço;
• folgas em parafusos, porcas, pinos e travas;
• desgaste ou ovalização em furos de fixação;
• estado dos pontos de ligação dos cabos ou demais meios de suspensão;
• capacidade de retenção dos pesos em condições normais de operação.

A substituição de uma armação exige conferir dimensões externas, distância entre guias, posição dos pontos de suspensão, curso útil, massa do conjunto e compatibilidade com o sistema de retenção. Mesmo quando dois modelos aparentam ter a mesma largura, diferenças no perfil de guia ou na localização das sapatas podem inviabilizar a aplicação.

Critérios para pesos de enchimento

Nunca misture pesos de origem, material ou espessura desconhecidos apenas para “completar” a massa necessária. Além da massa nominal, confirme:

Após qualquer intervenção que altere massas, cabina, operador de portas, revestimentos ou componentes relevantes do elevador, o balanceamento deve ser reavaliado por profissional habilitado conforme o projeto e as exigências aplicáveis.

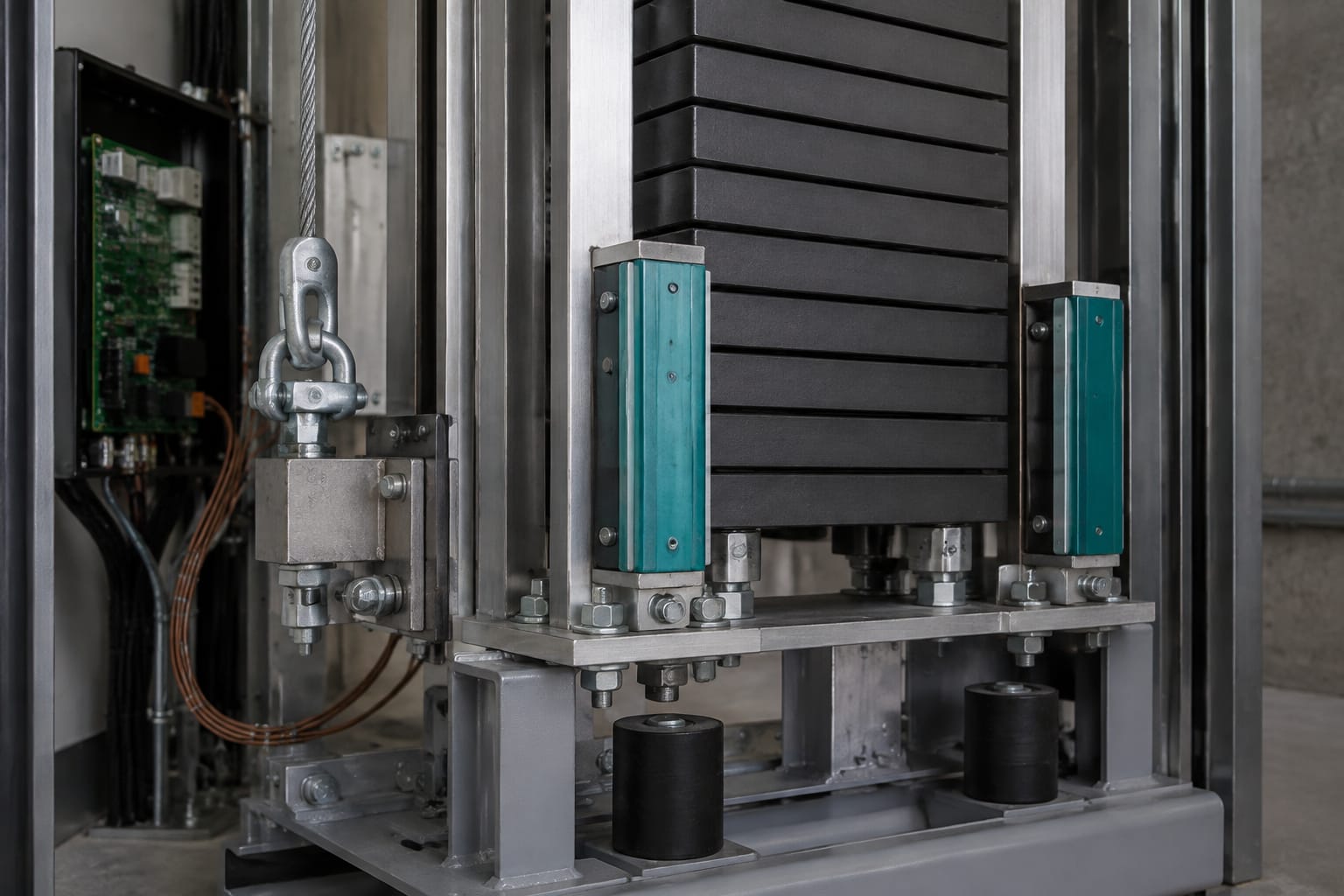

Sapatas de guia e trilhos-guia

As sapatas de guia mantêm o contrapeso alinhado aos trilhos-guia durante o deslocamento. Dependendo do equipamento, podem ser sapatas deslizantes com revestimento de material polimérico ou sistemas com roletes. Sua função é limitar deslocamentos laterais, reduzir ruído e evitar contato inadequado entre a estrutura e os trilhos.

O conjunto deve trabalhar com o perfil de guia correto. Uma sapata incompatível pode gerar folga, atrito excessivo, desgaste irregular ou até travamento. Também é necessário distinguir os componentes destinados ao contrapeso dos usados na cabina, pois dimensões, esforços e sistemas de fixação podem variar.

Para reposições em conjuntos de guia específicos, vale comparar cuidadosamente perfil, posição de montagem e medidas da peça. Há opções como sapata para trilho oco de contrapeso com revestimento W, sapata tipo M para trilho oco de contrapeso e sapata auxiliar para trilho oco de contrapeso. A denominação comercial, por si só, não confirma intercambiabilidade.

Inspeção de trilhos e sapatas

A análise deve considerar o conjunto completo, não apenas a peça de desgaste. Verifique:

• alinhamento e fixação dos trilhos-guia;
• emendas com degraus, desalinhamentos ou rebarbas;
• presença de corrosão, sujeira acumulada ou lubrificação inadequada;
• desgaste no revestimento das sapatas;
• folga lateral e longitudinal acima do aceitável para o projeto;
• parafusos, molas, suportes e parafusos de regulagem;
• marcas de atrito no chassi ou no próprio trilho;
• ruídos, vibração ou raspagem durante a viagem.

Substituir somente a sapata sem corrigir um trilho desalinhado tende a transferir o problema para a peça nova. Da mesma forma, retificar ou modificar manualmente uma sapata para fazê-la caber pode comprometer sua resistência e a folga operacional prevista.

Compensação e conexões de suspensão

As conexões de suspensão unem o contrapeso aos cabos, correias ou outros meios utilizados pelo projeto do elevador. Esses pontos suportam esforços relevantes e exigem inspeção criteriosa. A configuração pode incluir hastes, placas de fixação, molas, porcas de ajuste, cunhas, terminais ou dispositivos equivalentes, conforme o sistema.

Em instalações de curso maior, também pode haver elementos de compensação para reduzir os efeitos do peso dos cabos ao longo do percurso. Cabos de compensação, correntes ou soluções equivalentes devem ser avaliados como parte do comportamento global do sistema, incluindo seus pontos de fixação, tensão e dispositivos de guiamento.

Ao inspecionar conexões e compensação, confirme:

• ausência de fios rompidos, corrosão ou deformação nos cabos;
• equalização e regulagem compatíveis entre os elementos de suspensão;
• condição dos terminais, grampos e conexões;
• travamento das porcas de ajuste;
• ausência de contato dos cabos com partes da estrutura;
• estado de polias, eixos, rolamentos e proteções, quando presentes;
• fixação e curso livre de cabos ou correntes de compensação.

A troca de cabos, a alteração do número de ramais ou a conversão do sistema de tração requerem avaliação de engenharia e ajuste completo. Não é apropriado compensar uma mudança na suspensão apenas adicionando ou removendo pesos do contrapeso.

Folgas e retenção: pontos críticos de segurança

O contrapeso percorre a caixa em sentido oposto à cabina. Por isso, as folgas entre componentes móveis, paredes da caixa, guias, suportes e equipamentos instalados no poço precisam ser preservadas em todo o curso. Essas distâncias dependem do projeto, das normas aplicáveis e da configuração do elevador.

A retenção dos pesos merece atenção especial. As placas precisam permanecer confinadas dentro da armação, inclusive diante de vibração, parada brusca ou atuação de dispositivos de segurança. Travessas, chapas, pinos, parafusos e dispositivos de fechamento não devem apresentar improvisos, corrosão severa ou ausência de fixação.

Erros comuns que devem ser evitados incluem:

• deixar uma placa de peso sem trava ou sem apoio adequado;
• empilhar pesos fora da capacidade ou geometria da armação;
• utilizar calços improvisados para eliminar folgas;
• instalar material solto dentro da estrutura para ajustar massa;
• alterar a posição de sapatas sem verificar o alinhamento;
• permitir contato entre o contrapeso e cabos, chicotes ou itens instalados na caixa;
• assumir que o espaço no poço é suficiente sem conferir a condição de fim de curso.

O amortecedor no poço também deve ser compatível com o sistema. Em condições extremas de sobrecurso, ele é projetado para receber a cabina ou o contrapeso, conforme a configuração. Portanto, altura, posição, curso, condição de fixação e eventuais dispositivos de contato precisam permanecer de acordo com o projeto do equipamento.

Desgastes comuns e achados de inspeção

Os sinais de problema no contrapeso costumam aparecer como ruído, vibração, marcas nos trilhos, desgaste acelerado de sapatas ou comportamento irregular da cabina. Nem todo sintoma tem origem no contrapeso, mas esse conjunto deve entrar na investigação quando houver evidência de atrito ou desalinhamento na caixa.

Os achados mais frequentes são:

• Revestimento de sapata gasto: pode causar aumento de folga, ruído e contato metal-metal.
• Sapatas quebradas ou deformadas: geralmente exigem substituição e investigação da causa, como trilho desalinhado ou impacto.
• Trilhos com sujeira ou oxidação: aumentam o atrito e contaminam componentes de deslizamento.
• Parafusos frouxos na armação: podem gerar vibração, ruído e movimento relativo entre peças.
• Pesos com corrosão intensa: reduzem a confiabilidade da retenção e podem dificultar a manutenção.
• Estrutura empenada: pode provocar desgaste unilateral de sapatas e contato com as guias.
• Marcas de toque no poço: indicam que folgas, curso, amortecedores ou componentes móveis precisam ser verificados.
• Diferença de tensão nos meios de suspensão: pode afetar tração, nivelamento e esforço sobre componentes.

Uma inspeção eficaz combina observação estática, medição, acompanhamento do movimento em condições controladas e revisão dos registros de manutenção. A frequência e a profundidade da inspeção devem acompanhar o plano de manutenção, o tipo de equipamento, a intensidade de uso e os requisitos técnicos aplicáveis.

Como identificar corretamente uma peça de reposição

A identificação correta de uma peça de contrapeso começa pela aplicação, não pela aparência. Fotos são úteis para triagem, mas raramente bastam para fechar uma compra técnica. Para importadores, distribuidores, empresas de manutenção e equipes de suprimentos, uma especificação incompleta pode resultar em estoque sem aplicação ou em retrabalho de campo.

Antes de cotar sapatas, revestimentos, armações ou itens de fixação, reúna:

1. Marca, modelo e identificação do elevador, quando disponíveis.
2. Fotos nítidas da peça instalada, da montagem e do trilho.
3. Medidas críticas: largura, altura, espessura, diâmetro dos furos e distância entre centros.
4. Tipo e perfil do trilho-guia.
5. Posição da peça: superior, inferior, lateral, frontal ou auxiliar.
6. Material, cor e formato do revestimento existente, quando relevante.
7. Código gravado na peça ou referência do catálogo original.
8. Quantidade necessária por conjunto e por elevador.
9. Condição que motivou a troca, como desgaste, quebra, ruído ou modernização.

Compatibilidade de marca não é compatibilidade automática

É comum encontrar peças anunciadas como adequadas para linhas de determinados fabricantes. Isso pode ajudar a iniciar a busca, mas não substitui a conferência dimensional e funcional. Um mesmo fabricante pode usar variações de trilho, armação e sapata entre séries, capacidades e épocas de fabricação.

Na compra B2B, o processo mais seguro é comparar desenho técnico ou medidas confirmadas, validar amostra quando o risco justificar e registrar a aplicação aprovada. A Kelevator trabalha com peças de reposição multimarcas para compradores B2B, incluindo distribuidores, importadores, empresas de manutenção e fabricantes. Ainda assim, a validação da compatibilidade deve ser feita para o equipamento específico antes da instalação.

Precauções de segurança em serviços no contrapeso

Serviços no contrapeso envolvem massas suspensas, risco de queda, zonas de esmagamento e trabalho em caixa ou poço. Apenas profissionais qualificados, seguindo os procedimentos de segurança da empresa, o manual do fabricante e as exigências aplicáveis, devem realizar inspeção, ajuste ou substituição de componentes.

Antes de iniciar a atividade, a equipe deve assegurar que o elevador está retirado de operação, com bloqueio e sinalização adequados. A posição da cabina e do contrapeso precisa ser planejada para que não haja deslocamento inesperado nem acesso a uma zona de risco sem proteção.

Medidas essenciais incluem:

• desenergizar e bloquear o equipamento conforme o procedimento adotado;
• impedir uso do elevador por passageiros durante o serviço;
• comunicar-se claramente entre profissionais na casa de máquinas, teto da cabina, caixa e poço;
• usar equipamentos de proteção compatíveis com a atividade;
• apoiar ou conter adequadamente componentes antes de remover fixações;
• nunca trabalhar sob carga suspensa sem medidas de proteção previstas;
• manter ferramentas e peças soltas fora de áreas onde possam cair;
• conferir fixações, travas e folgas antes de liberar o elevador;
• realizar testes funcionais controlados após a intervenção.

O risco não termina com a instalação da peça. Uma sapata nova mal ajustada, uma placa de peso sem retenção ou uma conexão de suspensão sem travamento pode produzir falhas progressivas. A inspeção final deve confirmar o curso livre do contrapeso, a ausência de interferências e a condição dos dispositivos associados.

Perguntas frequentes

Qual é o peso correto do contrapeso de um elevador?

Depende da massa da cabina, da carga nominal, do sistema de suspensão e do critério de balanceamento do projeto. O valor deve ser confirmado na documentação técnica ou calculado por profissional competente; não deve ser definido pela simples adição de pesos disponíveis.

É possível trocar apenas o revestimento da sapata?

Sim, quando o projeto da sapata permite essa reposição e o corpo da peça, os suportes e o trilho estão em boas condições. Se houver quebra, deformação, folga estrutural ou incompatibilidade com o trilho, a substituição do conjunto pode ser necessária.

O contrapeso precisa de manutenção preventiva?

Sim. Embora não tenha comandos elétricos próprios, seus pesos, estrutura, guias, conexões, folgas e dispositivos relacionados sofrem desgaste e precisam integrar a rotina de manutenção preventiva.

Posso usar qualquer sapata que encaixe no trilho?

Não. Além do encaixe, a sapata precisa atender ao perfil da guia, à posição de montagem, à geometria da armação e às condições de carga e movimento do equipamento. Uma peça parecida pode gerar atrito, ruído ou desgaste prematuro.

Para uma reposição mais segura, registre as medidas e referências da peça removida, confirme o perfil do trilho e preserve os dados de aplicação do elevador. Essa documentação reduz erros de compra e torna futuras inspeções e manutenções mais consistentes.
