O door drive é o conjunto que abre, fecha e supervisiona as portas do elevador. Ele combina motor, controlador, transmissão mecânica, sinais de posição e dispositivos de segurança para que a cabine execute o ciclo de porta com velocidade, força e reversão adequadas.
Em manutenção, a falha raramente está em uma única peça isolada. Uma porta que bate, reabre sem motivo, fica lenta ou apresenta erro pode ter origem no motor, na placa de comando, no encoder, nos sensores, na fiação ou no próprio alinhamento mecânico. Por isso, a substituição e a regulagem devem considerar o sistema completo.

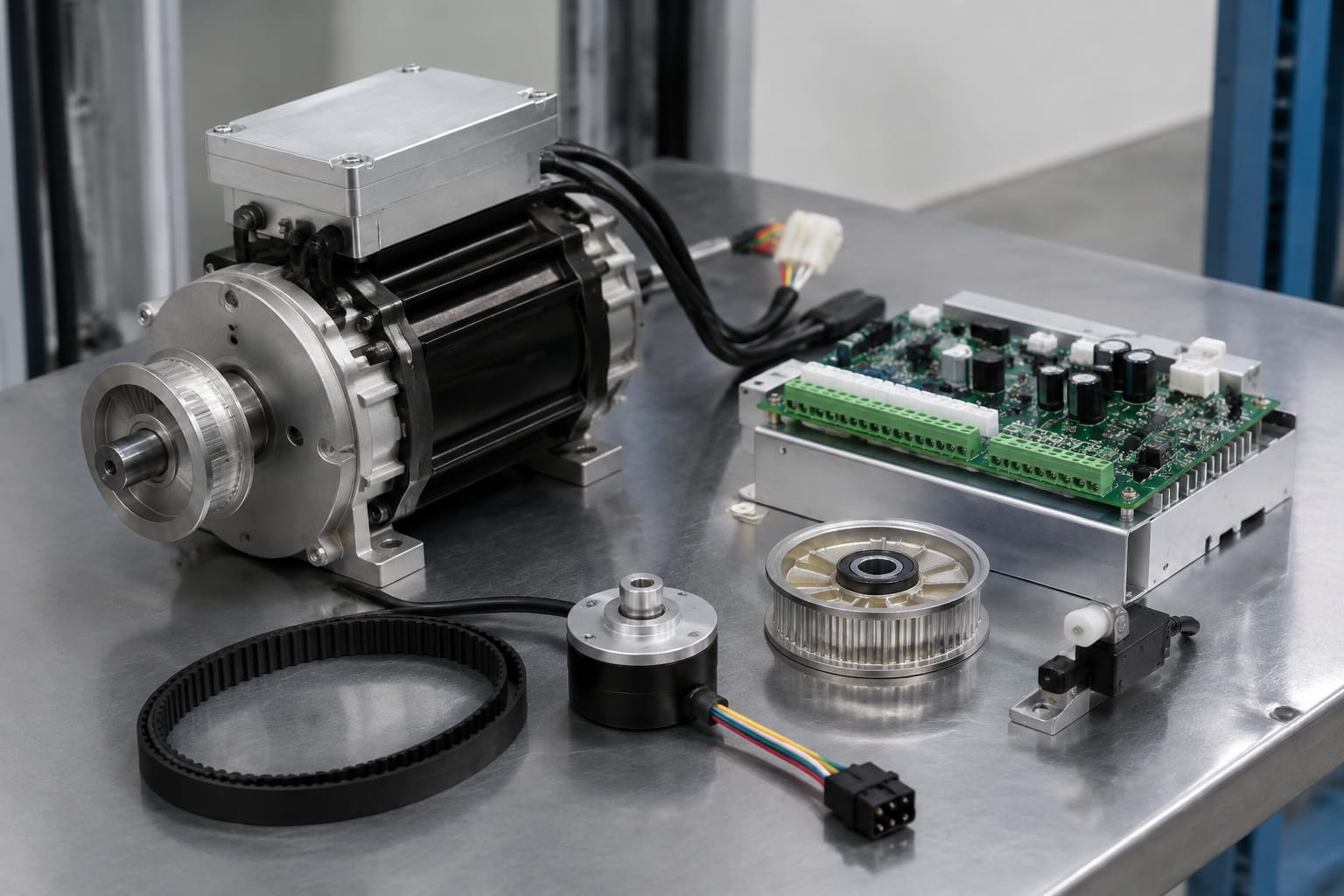

Componentes de um door drive de elevador
Embora a configuração varie conforme o fabricante, a geração do equipamento e o tipo de porta, o acionamento de porta normalmente reúne os seguintes elementos:
- Motor de porta: transforma a energia elétrica em movimento rotativo para acionar a abertura e o fechamento.
- Controlador ou placa de acionamento: recebe comandos da cabine, gerencia o motor, interpreta sinais de feedback e trata condições de falha.
- Transmissão mecânica: pode incluir correia, polias, engrenagens, braço, cabo ou outro mecanismo que leva o movimento até as folhas.
- Operador de porta: conjunto mecânico fixado na cabine, responsável por movimentar as folhas da porta da cabine e acoplar a porta de pavimento.
- Encoder, tacogerador ou sensor de posição: informa velocidade, sentido e posição do motor ou do operador, conforme a arquitetura.
- Chaves de fim de curso: indicam posições físicas de aberta, fechada ou pontos específicos do percurso em sistemas que as utilizam.
- Cortina de luz ou sensor de proteção: detecta obstruções no vão da porta para evitar fechamento sobre pessoas ou objetos.
- Contatos e travas: confirmam condições como porta fechada e travada, essenciais para a sequência segura de operação do elevador.
- Chicotes, conectores e alimentação: interligam placa, motor, sensores e comandos da cabine.
O controlador coordena esses componentes. Quando recebe um comando para abrir, ele aciona o motor com o perfil programado, monitora os sinais de posição e reduz ou interrompe o movimento quando a porta atinge a condição esperada. No fechamento, monitora a proteção do vão e a confirmação dos contatos de porta.
Uma falha mecânica também interfere nesse controle. Se a folha estiver pesada, raspando ou desalinhada, o motor poderá consumir mais corrente, perder velocidade ou atingir o limite de torque antes do fim do curso. A placa pode então interpretar a condição como bloqueio ou falha de movimento.
Motores de porta AC, DC e PMSM
A escolha entre motor AC, DC ou PMSM depende da arquitetura original do operador e do controlador. Não é recomendável trocar a tecnologia do motor sem confirmar que a placa, os sensores e os parâmetros suportam essa combinação.
| Tipo de motor | Características principais | Pontos de atenção na reposição |
|---|---|---|
| AC | Usado em determinados operadores convencionais; pode trabalhar com comando simples ou controle eletrônico específico. | Confirmar tensão, frequência, número de fases, potência, rotação, capacitor quando aplicável e sentido de giro. |
| DC | Permite controle de velocidade e torque em sistemas compatíveis; pode utilizar escovas, dependendo do projeto. | Verificar tensão nominal, polaridade, corrente, tipo de feedback, condição de escovas e compatibilidade da placa. |
| PMSM | Motor síncrono de ímã permanente, normalmente associado a controle eletrônico com feedback preciso. | Exige compatibilidade rigorosa entre motor, driver, encoder ou sensores, pinagem e parametrização. |
Motor AC
O motor AC pode estar presente em operadores com soluções de comando mais simples ou em equipamentos de gerações anteriores. Sua identificação exige mais do que comparar aparência e fixação. A tensão nominal, a frequência de operação, a potência, a rotação e o tipo de ligação elétrica influenciam diretamente o desempenho.
Em motores monofásicos, o capacitor e seu circuito também devem ser avaliados. Um capacitor fora de especificação pode provocar partida fraca, aquecimento, ruído e perda de força, sintomas que podem ser confundidos com desgaste mecânico.
Motor DC
Motores DC costumam permitir controle mais direto de velocidade e torque, mas dependem de alimentação e controle adequados. Em versões com escovas, desgaste de escovas e coletor pode causar falhas intermitentes, faiscamento, perda de torque ou ruído.
A troca deve confirmar tensão, corrente, sentido de rotação, eixo, fixação e conector. Inverter a polaridade ou instalar um motor com curva de torque incompatível pode resultar em abertura e fechamento invertidos, ciclos irregulares ou proteção por sobrecorrente.
Motor PMSM
O PMSM exige atenção especial porque o controlador precisa conhecer a posição do rotor para comandar suas fases corretamente. A comunicação pode depender de encoder, sensores Hall ou outro método definido pelo fabricante.
Não basta que o motor tenha dimensões semelhantes. A quantidade de polos, o tipo de feedback, a sequência de fases, a resolução do encoder, os conectores e os parâmetros do drive precisam corresponder ao conjunto. Uma incompatibilidade pode impedir a partida, gerar vibração ou levar a falhas recorrentes.
Controladores de porta e placas de acionamento
A placa de acionamento recebe comandos do sistema do elevador e transforma esses comandos em movimento controlado do motor. Ela normalmente administra aceleração, velocidade de deslocamento, desaceleração, força de fechamento, tempo de permanência aberta e comportamento diante de obstáculos.
O nome comercial varia: placa de porta, controlador de porta, door controller, drive board ou placa inversora. Antes de comprar uma substituta, identifique a função real da peça. Algumas placas controlam diretamente o motor; outras fazem interface com uma unidade de potência separada ou com a placa principal do operador.
Ao pesquisar uma peça, o código completo, a revisão e a configuração de conectores são mais confiáveis do que uma foto. Produtos visualmente parecidos podem ter firmware, pinagem ou protocolos diferentes. Para referências de peças específicas, vale comparar a identificação com opções de placas para motor e drive de porta Hitachi e confirmar a aplicação antes da aquisição.
O que a placa precisa receber e controlar
Em uma instalação típica, o controlador de porta trabalha com:
- alimentação elétrica adequada ao seu projeto;
- comando de abrir, fechar, reabrir ou manter aberta;
- sinal de cortina de luz, fotocélula ou outro dispositivo de proteção;
- feedback de velocidade e posição do motor;
- sinais de fim de curso, quando empregados;
- contatos de porta fechada e travamento;
- saídas para motor, freio ou relés auxiliares, conforme o conjunto.
A falha de uma placa não deve ser presumida apenas porque a porta não se movimenta. Primeiro, confirme alimentação, fusíveis, conectores, continuidade do chicote, sinais de comando e condição do motor. Um conector frouxo, um cabo rompido na região móvel ou uma fonte instável pode reproduzir sintomas de defeito eletrônico.
Compatibilidade de firmware e revisões
Mesmo dentro de uma mesma família de placas, revisões podem mudar conectores, parâmetros disponíveis ou lógica de operação. Ao substituir uma unidade, registre:
- código da peça e revisão impressos na placa;
- modelo do operador e do elevador;
- dados da etiqueta do motor;
- tipo de encoder, sensor Hall ou fim de curso;
- fotos nítidas dos conectores e da fiação antes da remoção;
- parâmetros anotados ou exportados, quando a unidade permitir.
Esse registro reduz o risco de instalar uma placa funcional, porém inadequada à aplicação.
Feedback, limites e sensores de segurança
O door drive precisa saber se o movimento ocorreu como esperado. Essa informação vem do feedback do motor, dos limites de percurso e dos dispositivos de segurança.
O encoder mede deslocamento ou rotação e permite que a placa acompanhe velocidade e posição de forma mais precisa. Se o sinal estiver ausente, ruidoso ou com pulsos incorretos, a porta pode trepidar, perder referência, parar antes do fim do curso ou falhar após alguns ciclos.
As chaves de fim de curso atuam como referências físicas em operadores que utilizam esse recurso. Uma chave deslocada, oxidada ou com atuador danificado pode informar abertura ou fechamento em momento incorreto. Não se deve compensar um fim de curso defeituoso aumentando tempo de movimento ou força de fechamento.
A cortina de luz e os sensores de proteção precisam ser testados durante o fechamento. Quando detectam uma obstrução, o comportamento esperado depende da lógica do equipamento, mas normalmente inclui interromper e reabrir a porta. Lentes sujas, desalinhamento, cabeamento danificado e interferência externa podem provocar reaberturas sem objeto no vão.
Sinais que exigem investigação imediata
Algumas ocorrências indicam que o sistema de proteção ou confirmação de porta merece avaliação antes de liberar o elevador para uso:
- porta fecha, mas o elevador não parte;
- porta parece fechada, porém o contato de fechada não confirma;
- porta fecha sobre a obstrução sem reabrir conforme a lógica prevista;
- ciclos de abrir e fechar ocorrem sem comando aparente;
- há falha intermitente que muda quando o chicote da porta se movimenta;
- o operador chega ao batente com impacto forte.
A intervenção em circuitos de segurança e travas deve ser conduzida por profissional habilitado, seguindo o procedimento técnico aplicável ao equipamento. Não faça pontes permanentes em sensores, contatos ou travas para “eliminar” uma falha.
Sintomas comuns de falha no acionamento de porta
Os sintomas ajudam a direcionar o diagnóstico, mas não substituem medições e inspeção mecânica.
| Sintoma | Causas possíveis a verificar |
|---|---|
| Porta não abre ou não fecha | Falta de alimentação, comando ausente, placa em falha, motor aberto ou travado, conector solto, correia rompida. |
| Porta abre lentamente | Atrito mecânico, roletes desgastados, tensão de correia inadequada, baixa alimentação, motor sem torque ou parâmetro incorreto. |
| Porta bate no fim do curso | Desaceleração mal ajustada, encoder sem leitura confiável, fim de curso deslocado, folga na transmissão. |
| Porta reabre durante o fechamento | Cortina de luz acionada, sensor desalinhado, resistência mecânica, força configurada de modo inadequado, feedback irregular. |
| Porta vibra ou dá trancos | Correia, polia ou roletes com desgaste; fixação frouxa; motor incompatível; falha de encoder; parâmetros de controle inadequados. |
| Falha aparece apenas em certos andares | Acoplamento de pavimento, soleira, fechadura, porta de andar ou condição mecânica local fora de ajuste. |
| Fusível ou proteção atua | Curto em motor ou chicote, driver danificado, sobrecarga mecânica severa, ligação elétrica incorreta. |
Um erro comum é substituir a placa porque há ruído ou impacto no fechamento. Antes, inspecione guia, roletes, correia, polias, folhas, soleira e acoplamento com a porta de pavimento. O controlador não corrige desalinhamento, sujeira acumulada ou componentes mecânicos desgastados.
Como compatibilizar motor e controlador
Motor e controlador formam um par funcional. Para selecionar uma reposição, compare os dados elétricos, mecânicos e de sinal do conjunto original.
Checklist de motor
Confirme na etiqueta, no manual técnico ou na peça original:
- fabricante, modelo e código;
- tipo de motor: AC, DC ou PMSM;
- tensão nominal e tipo de alimentação;
- potência, corrente e rotação, quando informadas;
- número de fases e configuração de ligação;
- sentido de giro;
- diâmetro, comprimento e formato do eixo;
- posição de furos, flange e dimensões de montagem;
- polia, correia ou acoplamento utilizado;
- encoder, sensor Hall, tacogerador ou outro feedback;
- conector, pinagem e comprimento necessário do chicote.
Checklist de controlador
Para a placa ou driver, verifique:
- código completo e revisão;
- tensão de alimentação;
- tipo de motor aceito;
- faixa de corrente ou capacidade de saída;
- entradas de encoder, sensores Hall e fins de curso;
- conectores e pinagem;
- interface com a lógica da cabine;
- versão de firmware, quando identificável;
- possibilidade de configurar parâmetros do operador.
Uma placa de motor de porta deve ser identificada pelo seu part number e aplicação, não somente por termos genéricos de catálogo. Ao comparar opções, uma placa de controle de motor de porta HGP para elevador pode ser relevante para conjuntos compatíveis, mas a confirmação técnica continua necessária.
Também é importante separar equivalência comercial de compatibilidade técnica. Uma peça pode servir como substituição apenas se a documentação do fornecedor ou a análise do conjunto confirmar que suas funções, conexões e ajustes atendem ao operador instalado.
Configuração de parâmetros e alinhamento mecânico
Depois de trocar motor, placa, encoder ou componentes da transmissão, o sistema pode exigir parametrização. Os nomes dos parâmetros variam, mas geralmente envolvem velocidade, aceleração, desaceleração, posição de abertura, posição de fechamento, força ou limite de torque e tempo de reabertura.
A configuração deve ocorrer após verificar que a mecânica está em condições adequadas. Ajustar eletronicamente uma porta com roletes gastos ou folhas desalinhadas tende a mascarar o defeito e elevar o esforço do motor.
Sequência prática de ajuste
- Desenergize e proteja o equipamento conforme o procedimento de manutenção aplicável.
- Inspecione a condição das folhas, guias, roletes, soleira, correia, polias e fixações.
- Remova sujeira e corrija folgas, arrastos ou desalinhamentos mecânicos.
- Confirme a instalação elétrica, aterramento, conectores e pinagem do motor e dos sensores.
- Verifique manualmente, quando o projeto permitir e com segurança, se o deslocamento das folhas é livre ao longo do curso.
- Restaure a alimentação e execute o processo de aprendizado ou referência previsto pelo fabricante da placa.
- Ajuste velocidade e desaceleração para obter movimento contínuo, sem impacto nos extremos.
- Ajuste a força somente dentro do necessário para operar a porta corretamente; não a aumente para vencer atrito mecânico.
- Teste a cortina de luz, a reabertura e os contatos de porta em diversos ciclos.
- Registre os parâmetros finais e a condição encontrada para futuras manutenções.
Erros de regulagem frequentes
Aumentar a força de fechamento para resolver uma porta pesada é uma solução inadequada. Isso pode elevar desgaste, ruído e risco de comportamento indevido diante de uma obstrução. A origem do esforço deve ser corrigida na mecânica ou no motor.
Outro erro é alterar muitos parâmetros ao mesmo tempo. Faça mudanças graduais e registre o valor anterior. Assim, fica possível identificar qual ajuste produziu cada efeito e retornar a uma configuração estável quando necessário.
Não ajuste velocidade, torque ou limites com pessoas no vão da porta. Durante testes, mantenha a área controlada e siga as práticas de segurança da empresa responsável pela manutenção.

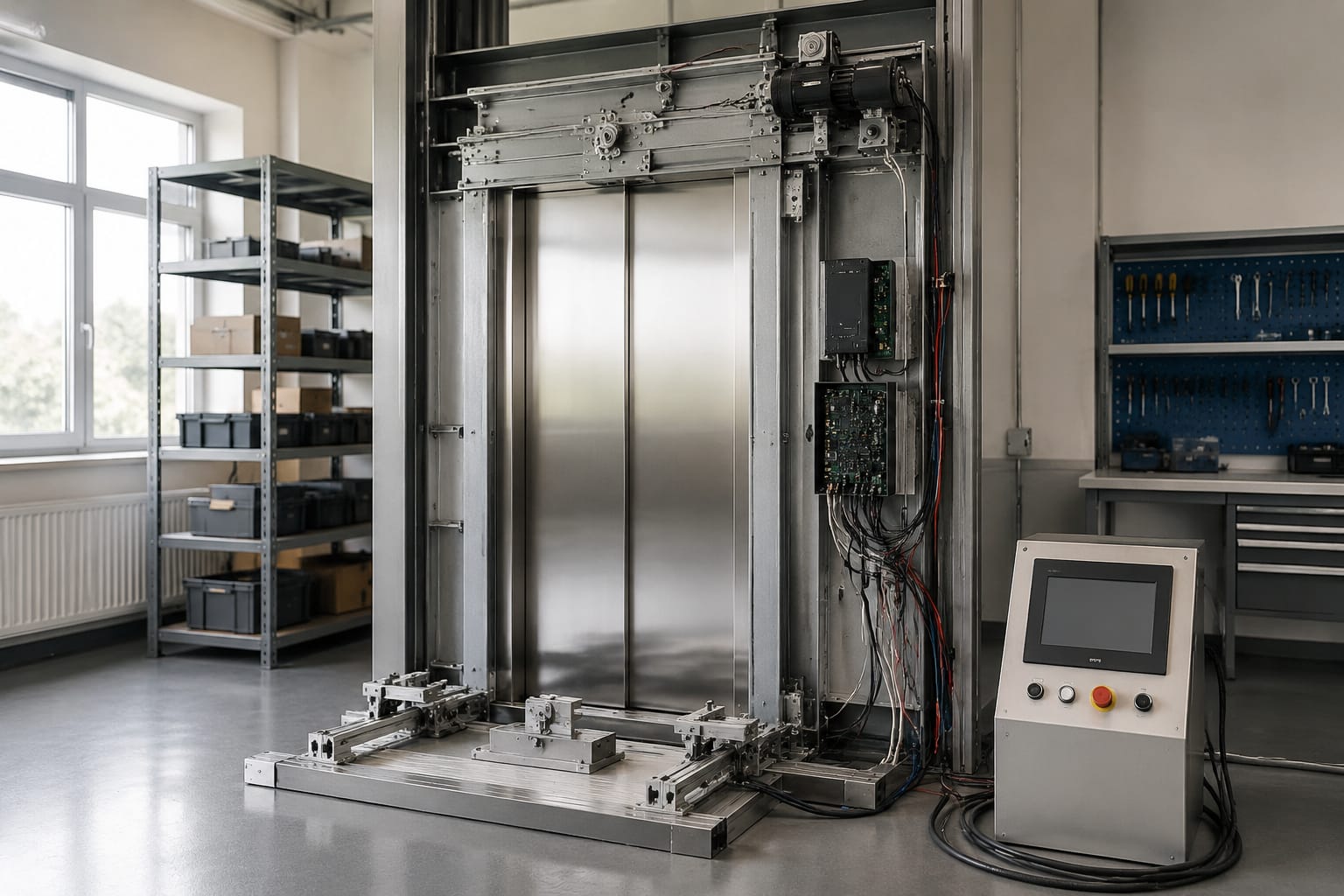

Comissionamento do sistema de portas
O comissionamento confirma que o door drive funciona de forma repetível depois de manutenção, troca de componentes ou modernização. Ele deve avaliar o ciclo completo, não apenas um único movimento de abertura e fechamento.
Comece observando a porta da cabine sem carga anormal: movimento uniforme, ausência de ruído metálico, correia alinhada, cabos organizados e sem contato com partes móveis. Depois, avalie a interação com as portas de pavimento em mais de um andar, pois soleiras, fechaduras e acoplamentos podem variar.
Lista de verificação para a liberação técnica
- abertura e fechamento completos em ciclos repetidos;
- ausência de batidas, trancos, raspagem ou vibração excessiva;
- parada consistente nas posições aberta e fechada;
- atuação correta de cortina de luz ou proteção equivalente;
- reabertura ao detectar obstrução conforme a configuração do sistema;
- confirmação dos contatos de porta fechada e travamento;
- operação adequada em diferentes pavimentos;
- inexistência de aquecimento, cheiro anormal ou atuação de fusíveis;
- parâmetros e identificação das peças registrados no histórico de manutenção.
Em substituições de placa, também é prudente manter a peça removida identificada até a conclusão dos testes, quando isso for permitido pelo processo interno. Ela pode ajudar a confrontar códigos, conectores e ajustes caso surja uma divergência.
Para reposições multimarcas, a Kelevator atende importadores, distribuidores, empresas de manutenção, modernizadoras e compradores OEM. Na etapa de cotação, enviar código da peça, dados do motor, fotos de conectores e modelo do operador reduz incertezas de compatibilidade. Também é possível consultar uma placa para motor de porta de elevador como referência de categoria e validar a aplicação técnica antes da compra.
Perguntas frequentes
Posso substituir somente o motor do door drive?
Sim, desde que o motor novo seja compatível com o controlador, a montagem mecânica e o sistema de feedback existentes. Compare tipo de alimentação, tensão, potência ou corrente, eixo, sentido de giro, conectores e encoder antes da instalação.
Uma porta que reabre sempre tem problema na cortina de luz?
Não. A cortina de luz é uma causa comum, mas também devem ser verificados atrito mecânico, parâmetros de força, encoder, cabos móveis, fins de curso e sinais de comando. O diagnóstico precisa observar em que ponto do fechamento a reabertura ocorre.
É possível trocar uma placa por outra visualmente semelhante?
Não é seguro assumir compatibilidade pela aparência. Códigos, revisão, firmware, pinagem, tensão, tipo de motor e sensores aceitos devem ser confirmados. Uma placa semelhante pode ligar, mas operar de forma incorreta ou nem iniciar o motor.
Quando a falha é mecânica e não eletrônica?
Sinais como porta pesada mesmo sem comando, roletes travando, correia danificada, raspagem na soleira, impacto físico e variação de esforço entre pavimentos apontam primeiro para inspeção mecânica. A parte eletrônica deve ser avaliada depois de garantir que o operador se move livremente.
Antes de adquirir ou instalar um componente de door drive, organize os dados do conjunto existente e faça a compatibilização entre motor, controlador, feedback e mecânica. Essa verificação evita trocas improdutivas e cria uma base mais confiável para o ajuste e o comissionamento do sistema.
