A luz de emergência do elevador deve manter a cabine iluminada quando há falta de energia ou perda da alimentação normal. Para isso, o conjunto depende de três elementos compatíveis: luminária ou módulo de LED, bateria e fonte/carregador com comutação para o modo de emergência.
Quando a iluminação não acende durante uma interrupção, o defeito pode estar na bateria sem autonomia, na fonte sem carga, no circuito de comutação, em conexões deterioradas ou na própria luminária. O diagnóstico correto começa pela identificação da tensão e da configuração original do equipamento, antes de substituir qualquer peça.
Finalidade da iluminação de emergência do elevador
A iluminação de emergência torna a cabine visível durante uma falha da alimentação principal. Ela reduz a condição de escuridão para passageiros retidos e permite que o técnico avalie a situação com mais segurança durante o atendimento.
Esse sistema não substitui os demais recursos de segurança do elevador. Intercomunicador, alarme, resgate e procedimentos de retirada de passageiros continuam sendo necessários. A luz de emergência tem uma função específica: fornecer iluminação temporária enquanto a alimentação normal está indisponível.
Em edifícios no Brasil, a manutenção deve considerar o contrato, o manual do fabricante, o projeto da instalação e os requisitos técnicos aplicáveis ao equipamento. Não é recomendável assumir que todos os elevadores usam a mesma tensão, química de bateria, tempo de autonomia ou esquema de ligação.

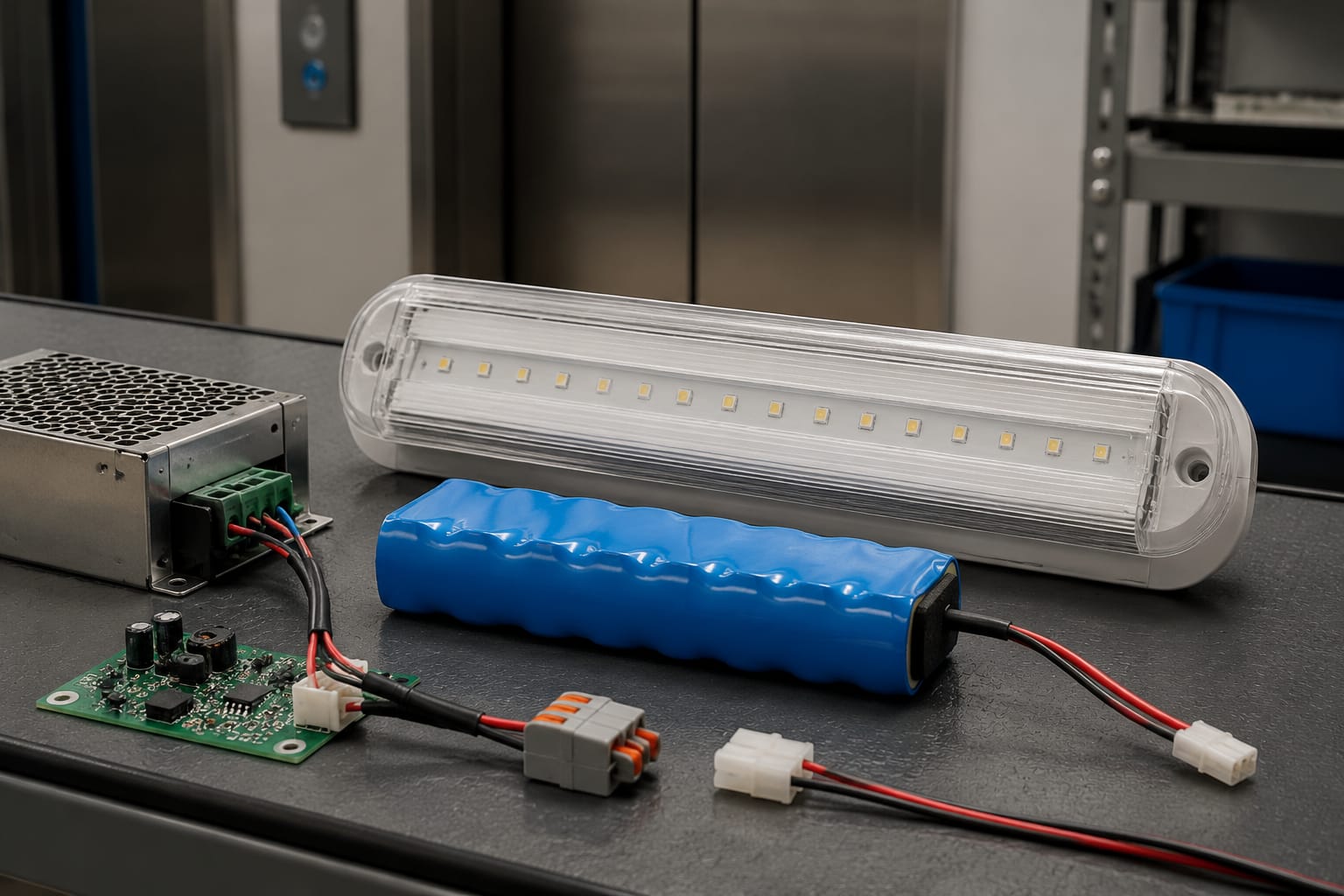

Luminárias, baterias e fontes de alimentação
O sistema pode ser integrado à botoeira, ao teto da cabine, a uma luminária dedicada ou a um módulo eletrônico. Independentemente da construção, os componentes trabalham em conjunto.
| Componente | Função no sistema | Pontos principais de verificação |
|---|---|---|
| Luminária de emergência | Ilumina a cabine quando a rede normal falha | Estado do LED ou lâmpada, conectores, consumo e fixação |
| Bateria | Armazena energia para o período de falta de rede | Tensão, capacidade, idade, sinais de vazamento ou deformação |
| Fonte/carregador | Alimenta o circuito e recarrega a bateria | Tensão de saída, corrente de carga, fusível e aquecimento |
| Circuito de comutação | Transfere a luminária para a energia da bateria | Acionamento na falta de rede e retorno ao modo normal |
| Chicote e conectores | Conduzem energia entre os componentes | Polaridade, oxidação, terminais frouxos e isolamento |
Luminária ou módulo de LED
Nos conjuntos atuais, é comum encontrar LEDs de baixo consumo. Isso ajuda a preservar a carga da bateria, mas não elimina a necessidade de confirmar compatibilidade elétrica. Uma placa de LED inadequada pode consumir mais corrente que o previsto, reduzir a autonomia ou danificar a fonte.
Ao selecionar uma luminária, confirme:
- Tensão nominal de operação;
- Tipo de corrente, quando aplicável;
- Polaridade do conector;
- Dimensões, método de fixação e posição dos cabos;
- Consumo elétrico;
- Conector ou pinagem compatível;
- Aplicação específica no modelo de cabine ou sistema.
Para reposição em aplicações que utilizam 12 Vcc, vale comparar a tensão, a conexão e o formato de uma luminária de emergência 12 Vcc para cabine de elevador com o conjunto removido. A designação comercial ou a marca do elevador, por si só, não confirma a intercambialidade.
Bateria de emergência
A bateria mantém a iluminação ativa quando a alimentação principal deixa de estar disponível. Conforme o projeto, pode ser uma bateria selada, um pack de células ou outro conjunto especificado pelo fabricante.
Uma medição de tensão em repouso é útil, mas não prova que a bateria tenha capacidade suficiente. Uma bateria envelhecida pode apresentar tensão aparentemente correta sem carga e cair rapidamente quando a luminária entra em funcionamento.
Verifique visualmente:
- Estufamento, trincas ou vazamento;
- Terminais oxidados;
- Cabos pressionados ou com isolamento danificado;
- Conector parcialmente encaixado;
- Data de fabricação ou histórico de substituição, quando disponível.
Nunca substitua uma bateria apenas pela semelhança física. Tensão, capacidade, química, conectores, método de carga e espaço disponível precisam ser compatíveis com o circuito existente.

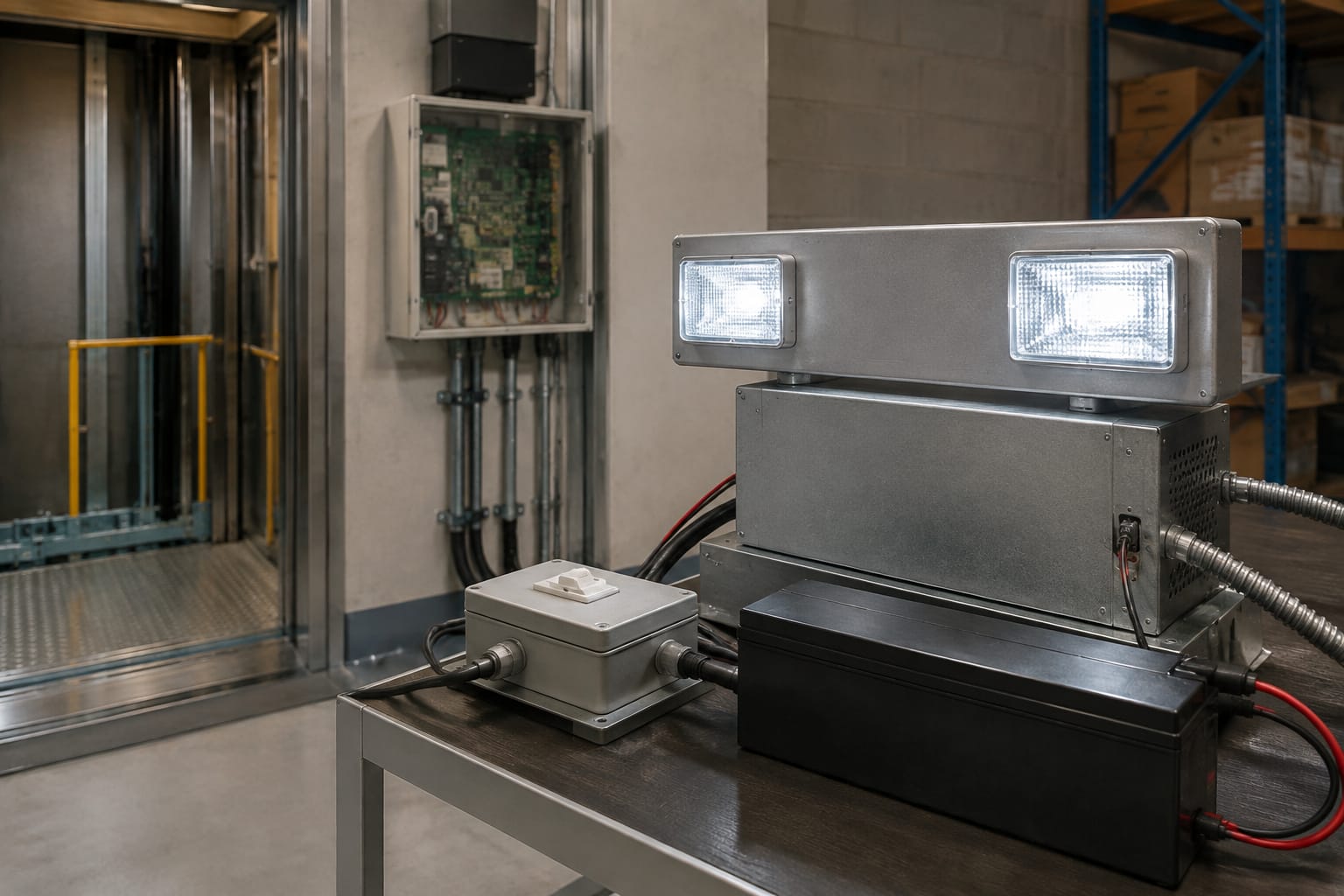

Fonte, carregador e alimentação de emergência
A fonte de alimentação normalmente recebe a energia disponível no sistema, alimenta a iluminação no modo normal e mantém a bateria carregada. Em alguns elevadores, a comutação está incorporada à fonte; em outros, existe uma placa ou módulo separado.
A substituição exige atenção porque fontes aparentemente parecidas podem ter diferenças importantes em entrada, saída, capacidade de carga e sinais de comando. Antes da compra, registre as informações da etiqueta da peça removida e compare-as com o diagrama elétrico e a aplicação.
Quando o conjunto requer uma fonte dedicada, uma fonte para iluminação de emergência de elevador deve ser avaliada pelo modelo, tensões de entrada e saída, conectores, dimensões e função de carregamento, não apenas pela aparência.
Modos normal e de emergência
O comportamento esperado muda conforme a disponibilidade de energia. Conhecer esses modos facilita localizar a origem de uma falha.
Operação normal
Com alimentação normal presente, a fonte alimenta o circuito conforme o projeto e recarrega a bateria. A luminária pode permanecer apagada, operar como iluminação regular da cabine ou ficar em estado de prontidão, dependendo da arquitetura do elevador.
Nesse modo, uma luz apagada não significa automaticamente defeito. É necessário saber se aquele ponto de luz foi projetado para ficar aceso continuamente ou apenas durante a emergência.
Operação de emergência
Na perda da alimentação que aciona o sistema, o circuito deve transferir a luminária para a bateria. A iluminação precisa acender sem depender de uma intervenção manual na cabine.
Uma falha comum ocorre quando há energia normal e carregamento aparente, mas a comutação não acontece. Nesse caso, a bateria pode estar boa e a luminária também, enquanto a fonte, o relé, o circuito eletrônico ou o sinal de detecção de falta de rede está com defeito.
Retorno à condição normal
Após o retorno da energia, o sistema deve sair do modo de bateria e retomar o carregamento. Se a luminária continua consumindo a bateria mesmo com a alimentação restaurada, a autonomia pode ser perdida antes da próxima ocorrência real.
O teste, portanto, não termina quando a luz acende. Também é preciso verificar o retorno correto ao modo normal e a retomada da carga.
Falhas mais comuns na luz de emergência
Os sintomas ajudam a direcionar o diagnóstico, mas não devem ser tratados como confirmação isolada da causa.
| Sintoma | Causas prováveis | Verificações iniciais |
|---|---|---|
| Luz não acende na falta de energia | Bateria descarregada, fusível aberto, conector solto, falha de comutação | Tensão da bateria, fusíveis, conexões e teste controlado de comutação |
| Luz acende e apaga rapidamente | Bateria com baixa capacidade ou mau contato | Teste sob carga, terminais, chicote e queda de tensão |
| Luz fica fraca | Bateria degradada, fonte inadequada, LED com defeito | Tensão sob carga, consumo da luminária e estado da placa |
| Bateria não recarrega | Fonte sem saída de carga, fusível, fio rompido ou conector invertido | Tensão de carga, continuidade e polaridade |
| Sistema aquece excessivamente | Sobrecarga, curto parcial, fonte incompatível ou defeito interno | Corrente consumida, cabos, placa e especificação da fonte |
| Luz permanece acesa após a energia voltar | Comutação travada ou sinal de retorno ausente | Estado da entrada normal, relé ou circuito eletrônico |
Também é frequente encontrar falhas intermitentes causadas por vibração, terminais frouxos e oxidação. Por isso, inspecionar o chicote apenas com o equipamento desligado pode não revelar o defeito. Quando o procedimento for seguro e previsto, a análise deve incluir medições em condição de operação.
Verifique tensão, bateria e fiação
O diagnóstico deve ser realizado por profissional qualificado, com o elevador em condição controlada e seguindo os procedimentos de segurança aplicáveis. Não improvise pontes, não desconecte dispositivos de segurança para “forçar” o teste e não trabalhe em circuitos energizados sem os recursos e a competência necessários.
Uma sequência prática reduz substituições desnecessárias.
1. Identifique o conjunto original
Antes de medir ou comprar, registre:
- Código e fabricante da fonte;
- Tensão de entrada e de saída indicadas na etiqueta;
- Tensão nominal da bateria;
- Tipo e posição dos conectores;
- Quantidade de fios e polaridade;
- Código da luminária ou módulo;
- Diagrama elétrico disponível no equipamento.
Fotografias nítidas da etiqueta e dos conectores ajudam a evitar erros na cotação e no recebimento de peças.
2. Faça uma inspeção visual
Procure fusíveis abertos, sinais de aquecimento, odor de material queimado, oxidação, fios esmagados e encaixes incompletos. Um fusível substituído por outro de valor inadequado pode mascarar uma sobrecorrente e ampliar o dano. Use apenas o tipo e a capacidade definidos pelo projeto.
3. Meça a tensão da bateria
Com um multímetro adequado, meça a tensão nos terminais da bateria e compare o resultado com a tensão nominal e com o comportamento esperado pelo fabricante do sistema. A medição deve considerar a polaridade correta.
Uma tensão fora do esperado indica investigação adicional, mas uma leitura nominal não aprova a bateria. A confirmação relevante é o desempenho durante um teste de descarga controlado.
4. Confira a tensão de carga
Com a alimentação normal disponível, verifique se a fonte entrega a condição de carga esperada para aquele conjunto. A ausência de carga pode decorrer da fonte, de um fusível, de uma conexão ou de uma falha na placa associada.
Não ajuste potenciômetros ou parâmetros sem documentação técnica. Alterações sem referência podem causar sobrecarga da bateria, subcarga crônica ou danos ao circuito.
5. Avalie a bateria sob carga
Acione o modo de emergência conforme o procedimento autorizado e observe a estabilidade da iluminação. Se a tensão da bateria cai de forma acentuada ou a luz enfraquece em pouco tempo, a bateria pode ter perdido capacidade mesmo que sua tensão inicial pareça aceitável.
O tempo de teste deve seguir a especificação do elevador e a rotina de manutenção adotada. Não há um único tempo universal que sirva para todos os conjuntos.
6. Teste continuidade e queda de tensão na fiação
Com o circuito devidamente isolado quando necessário, confira continuidade, polaridade e qualidade das conexões entre fonte, bateria e luminária. Em operação, uma queda de tensão excessiva em conectores ou cabos aponta resistência indesejada, geralmente associada a terminais oxidados, frouxos ou condutores danificados.
Como escolher uma fonte de reposição compatível
A fonte correta não é necessariamente a de maior potência nem a de formato mais semelhante. Ela deve reproduzir a função elétrica exigida pelo conjunto de iluminação e pela bateria instalada.
Use esta lista antes de aprovar uma reposição:
- Confirme a tensão e o tipo de alimentação de entrada.
- Confirme a tensão de saída destinada à luminária e à bateria.
- Verifique se a fonte inclui carregamento, comutação ou ambos.
- Compare corrente ou potência nominal com o consumo do sistema.
- Verifique química, tensão e capacidade de bateria suportadas pelo carregador.
- Compare conectores, pinagem, polaridade e comprimento útil dos cabos.
- Confirme dimensões, fixação, ventilação e espaço no painel ou na cabine.
- Analise códigos da peça, diagrama e aplicação no modelo de elevador.
- Confirme se há requisitos específicos de sinalização ou comunicação com a controladora.
Em aplicações identificadas para equipamentos Hitachi, por exemplo, uma fonte de emergência para elevador Hitachi precisa ser conferida pela referência e pelas características elétricas do conjunto instalado. Compatibilidade de marca não deve substituir a validação técnica.
Para compradores B2B, é útil enviar ao fornecedor o código da peça, fotos da etiqueta, fotos dos dois lados dos conectores, tensão da bateria e contexto da aplicação. A Kelevator trabalha com peças de reposição multimarcas para importadores, distribuidores, empresas de manutenção e compradores OEM, mas a aprovação da compatibilidade deve sempre partir das informações do equipamento a ser atendido.
Inspeção de rotina e intervalos de teste
A inspeção da luz de emergência deve fazer parte da manutenção preventiva do elevador. A periodicidade exata depende do plano de manutenção, do fabricante, das condições de operação e das exigências aplicáveis à instalação.
Em vez de depender apenas de um intervalo fixo, adote uma rotina que inclua:
- Inspeção visual em visitas preventivas;
- Confirmação de carregamento da bateria;
- Teste funcional de comutação em condição controlada;
- Observação da estabilidade da luz durante o teste previsto;
- Verificação do retorno ao modo normal;
- Registro de tensão, sintomas, peças substituídas e data do teste.
O histórico é importante porque revela degradação gradual. Se uma bateria passa em um teste curto, mas apresenta queda recorrente de autonomia, o registro ajuda a justificar a substituição antes de uma falha completa.
Evite testes destrutivos repetidos sem necessidade. Descarregar profundamente uma bateria ou manter a luminária ligada por período superior ao procedimento recomendado pode reduzir sua vida útil e deixar o sistema sem reserva antes da recarga.
Verifique a operação após o reparo
Depois de substituir bateria, luminária, fonte ou chicote, o reparo só está concluído quando o sistema passa por uma verificação funcional completa.
Use este checklist final:
- A peça instalada corresponde à tensão e à aplicação confirmadas;
- Conectores estão firmes, com polaridade correta e sem esforço mecânico;
- Fusíveis têm o tipo e a capacidade especificados;
- Não há aquecimento, ruído, odor ou sinais de sobrecarga;
- A bateria recebe carga no modo normal;
- A iluminação entra em operação no teste de falta de alimentação;
- A luz permanece estável pelo período de teste aplicável;
- O sistema retorna ao modo normal após o restabelecimento da energia;
- A intervenção e os resultados foram registrados na manutenção.
Não libere o elevador com a luz de emergência apenas “acesa no momento”. A autonomia e a comutação são parte do funcionamento. Um reparo que não valida esses pontos pode falhar justamente quando a cabine ficar sem alimentação.
Perguntas frequentes sobre luz de emergência de elevador
A luz de emergência pode funcionar com a bateria aparentemente boa?
Pode. Uma bateria pode apresentar tensão aceitável sem carga, mas não ter capacidade para manter a luminária. O teste sob carga e a observação da queda de tensão ajudam a avaliar sua condição real.
Posso instalar uma fonte com a mesma tensão, mas de outro modelo?
Somente após confirmar todas as características relevantes. Além da tensão, avalie corrente, método de carga, compatibilidade da bateria, comutação, conectores, pinagem, fixação e requisitos do circuito.
A luz de emergência deve ficar acesa o tempo todo?
Depende do projeto. Alguns sistemas utilizam a mesma luminária para iluminação normal e de emergência; outros deixam o módulo de emergência apagado até ocorrer falha de alimentação. Consulte o esquema e o comportamento previsto para aquele elevador.
A troca da luminária resolve uma falha de autonomia?
Não necessariamente. Se a luz acende mas apaga rapidamente, a causa pode ser a bateria, a carga da fonte, a fiação ou o consumo excessivo do circuito. Diagnostique o conjunto antes de trocar componentes.
Para uma reposição segura, compare os dados elétricos, a referência do componente e os conectores do conjunto existente antes de selecionar a luminária, a bateria ou a fonte de emergência.
