Os sistemas de interfone para elevadores permitem comunicação de voz entre passageiros na cabina e pessoas que possam prestar apoio, como a equipe na portaria, sala de máquinas ou central de monitoramento. Em uma ocorrência, eles reduzem o tempo até o contato inicial e ajudam a confirmar a condição dos ocupantes antes da chegada do atendimento técnico.
Para especificar, substituir ou modernizar um interfone, não basta comparar o aparelho visualmente. É preciso identificar a topologia existente, a tensão de alimentação, o número de pontos, o meio de transmissão, a integração com a botoeira e o comportamento esperado durante falta de energia. A compatibilidade elétrica e funcional deve ser verificada antes da compra.
O que faz um sistema de interfone para elevador
O interfone do elevador cria um canal de áudio para comunicação entre a cabina e um ou mais pontos externos. Em instalações simples, o passageiro aciona um botão e fala com a portaria. Em edifícios com monitoramento ou múltiplos blocos, a chamada pode chegar a uma sala de controle, guarita, central de atendimento ou outros locais definidos pelo projeto.

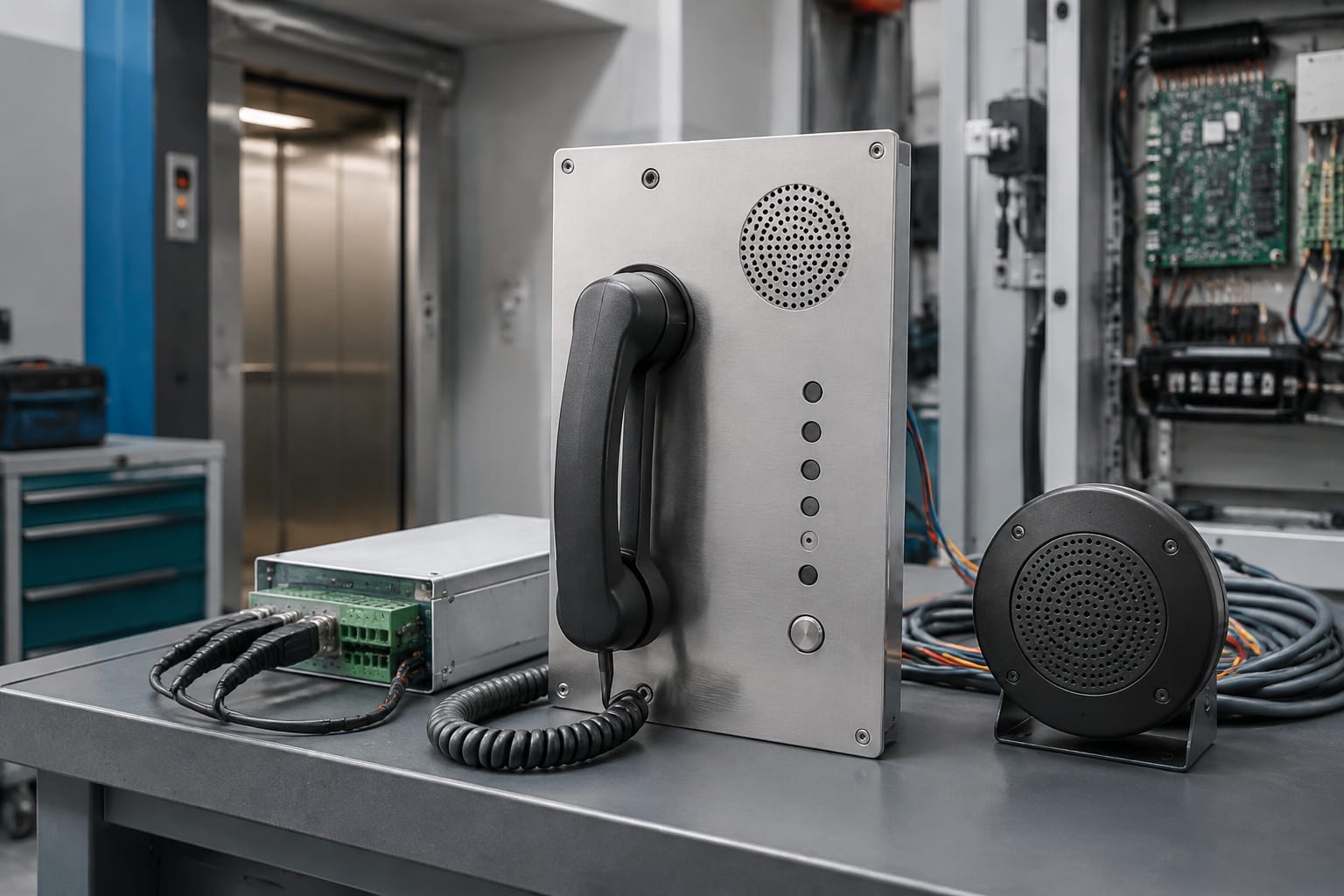

O sistema normalmente inclui:
- estação de cabina, integrada ou próxima à botoeira;
- estação na sala de máquinas ou junto ao quadro de comando;
- estação de portaria, guarita ou sala de controle;
- fonte de alimentação dedicada, quando aplicável;
- cabeamento e bornes de conexão;
- botão de chamada, microfone, alto-falante e, conforme o modelo, sinalização visual.
O interfone não substitui todos os recursos de comunicação de emergência que possam ser previstos para a instalação. A função, a disponibilidade e a forma de acionamento devem ser avaliadas em conjunto com os requisitos aplicáveis ao equipamento, ao edifício e ao contrato de manutenção.
Na prática, o sistema deve permitir que uma chamada originada na cabina seja compreendida e atendida por alguém responsável. Uma comunicação que funciona apenas com a porta aberta, em determinado horário ou sem alimentação de contingência pode não atender ao objetivo operacional da instalação.
Configurações de duas vias e com múltiplos postos
A primeira decisão é definir quem precisa falar com a cabina e onde essas pessoas ficam. Os sistemas de interfone para elevadores são encontrados em arquiteturas de dois pontos ou de múltiplos pontos.
| Configuração | Comunicação típica | Uso indicado | Ponto de atenção |
|---|---|---|---|
| Dois pontos | Cabina e sala de máquinas | Prédios pequenos ou apoio técnico local | Pode deixar a cabina sem contato com uma pessoa presente no prédio |
| Três pontos | Cabina, sala de máquinas e portaria | Condomínios e edifícios comerciais com portaria | Confirmar como a chamada é selecionada ou distribuída |
| Multiponto | Cabina, portaria, sala de máquinas e central | Condomínios com torres, hospitais, campi e operação centralizada | Exige mapeamento rigoroso de ramais, prioridades e identificação |
| Integrado a telefonia/monitoramento | Cabina para ramal, PABX, gateway ou central | Operações com infraestrutura de comunicação consolidada | Compatibilidade de interface, protocolo e contingência precisa ser validada |
Interfone de dois pontos
A configuração de dois pontos é direta: um aparelho na cabina e outro no local de atendimento. Pode funcionar bem quando há equipe técnica ou operacional permanentemente acessível no ponto externo. Porém, o responsável pela manutenção deve confirmar se esse local terá alguém disponível nos períodos em que o elevador estiver em serviço.
O erro comum é manter o posto externo na sala de máquinas quando a sala permanece fechada e sem presença regular. Nessa condição, o sistema pode estar eletricamente íntegro, mas não cumprir sua finalidade prática de comunicação.
Sistema de três pontos
No arranjo de três pontos, a cabina costuma se comunicar com a portaria e com a sala de máquinas. Dependendo do produto, pode haver chamadas separadas, seleção manual de estação ou comunicação compartilhada no mesmo circuito.
Antes de substituir um componente, documente:
- qual posto recebe a chamada principal;
- se os postos conversam entre si;
- se há prioridade da portaria sobre a sala de máquinas;
- como o passageiro sabe que a chamada foi recebida;
- se cada torre, cabina ou grupo de elevadores possui identificação própria.
Sistemas com vários pontos de atendimento
Em empreendimentos maiores, uma falha de identificação pode ser mais grave que uma falha de áudio. A central precisa saber de qual elevador veio a chamada, especialmente quando há diversas cabinas e blocos.
Ao avaliar uma solução multiponto, confirme a capacidade do sistema para a quantidade real de cabinas e estações, a forma de endereçamento, a ocupação simultânea de linhas e o procedimento quando o posto prioritário não responde. Também é importante verificar se a expansão futura exigirá nova central, módulos adicionais ou recabeamento.
Estações de cabina, sala de máquinas e portaria
Cada estação trabalha em um ambiente e com uma finalidade diferente. Mesmo em sistemas do mesmo fabricante, aparelhos aparentemente semelhantes podem ter funções, pinagens ou tensões distintas.

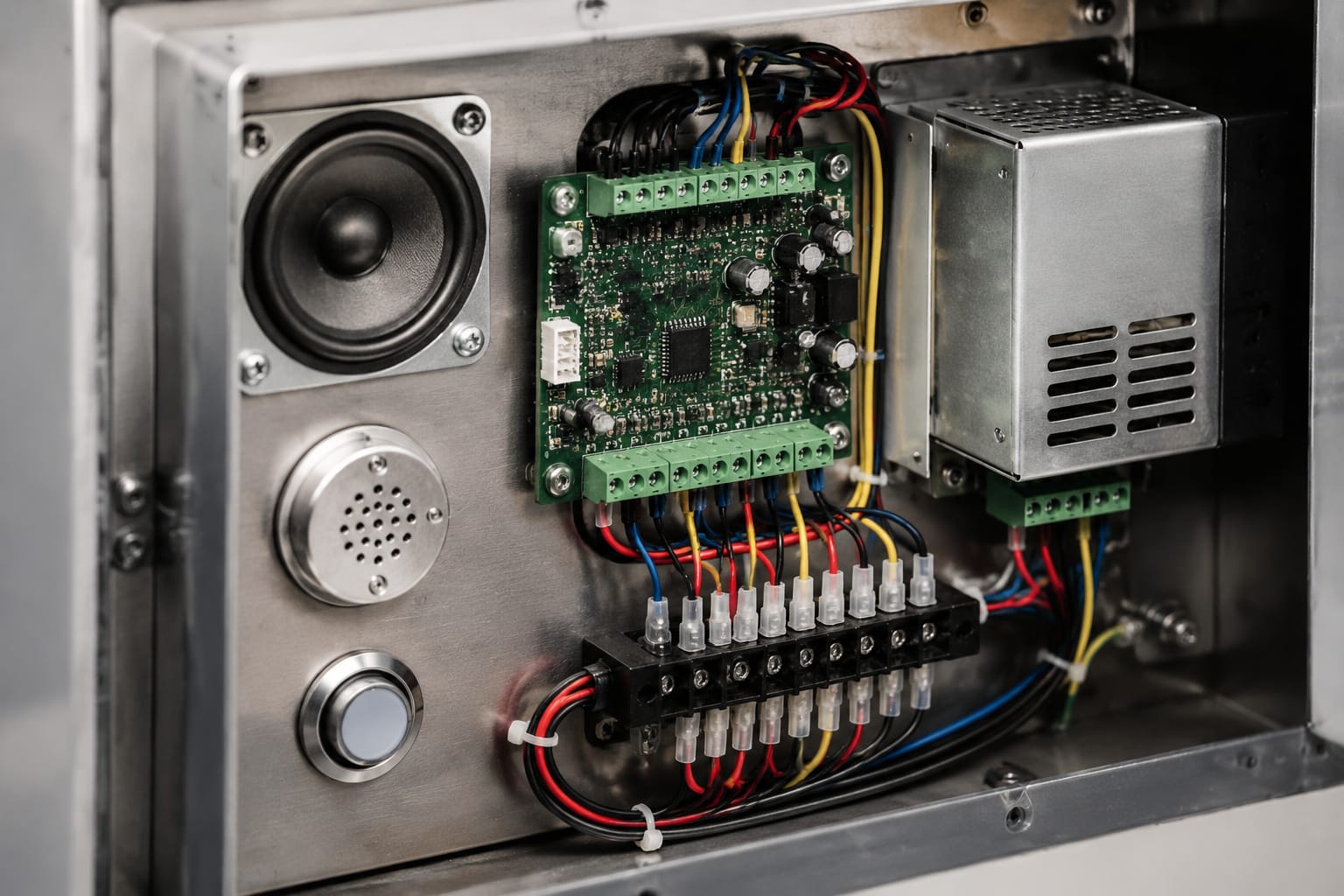

Estação da cabina
A estação da cabina é o ponto mais exposto ao uso cotidiano. Ela pode ser embutida na botoeira, instalada atrás do painel ou montada como módulo separado. Seus elementos habituais são botão de chamada, microfone, alto-falante e, em alguns casos, LED ou outro indicador de chamada estabelecida.
Na substituição, confira:
- dimensão do recorte e profundidade disponível na botoeira;
- posição e tipo do botão;
- impedância ou especificação do alto-falante e microfone, quando o módulo não for completo;
- tipo e quantidade de condutores utilizados;
- conector, borne e identificação dos terminais;
- resistência mecânica adequada ao local de instalação;
- integração com placas, alarmes ou comandos existentes.
Um microfone defeituoso pode permitir que o passageiro ouça a portaria, mas impeça a comunicação no sentido contrário. Da mesma forma, um alto-falante com falha pode dar a impressão de que a chamada não foi atendida. Por isso, o teste deve sempre ser bidirecional.
Estação da sala de máquinas
A estação da sala de máquinas apoia a equipe de manutenção e pode facilitar o diagnóstico durante uma intervenção. Em alguns sistemas ela opera como ponto de chamada; em outros, serve apenas para conversar com a cabina quando o circuito já está ativo.
A instalação deve considerar a organização do quadro de comando e o risco de cabos mal encaminhados. Cabos de áudio posicionados sem critério junto a condutores de potência ou circuitos comutados podem captar ruído. A identificação dos bornes e a atualização do diagrama do quadro evitam erros em atendimentos futuros.
Estação de portaria ou sala de controle
A estação de portaria precisa estar em local com presença compatível com a estratégia de atendimento do edifício. Um interfone instalado atrás de uma porta, em ambiente muito ruidoso ou sem procedimento para encaminhar ocorrências perde efetividade.
Para substituição, avalie ergonomia, audibilidade da campainha, controle de volume, possibilidade de identificar a origem da chamada e disponibilidade de alimentação. Quando o atendimento ocorre por uma central de monitoramento, a operação deve saber reconhecer chamadas do elevador e registrar as informações necessárias para acionar o suporte adequado.
Para reposições de conjuntos destinados a marcas e aplicações específicas, consulte as características do interfone para elevador e acessórios compatíveis antes de considerar equivalência por aparência ou medida.
Fontes de alimentação e energia de reserva
A alimentação do interfone pode vir de uma fonte dedicada, do quadro de comando, de baterias ou de uma combinação desses elementos. Tensão nominal igual não garante compatibilidade: corrente disponível, polaridade, tipo de saída, proteção e comportamento na falta de rede também precisam coincidir.
Uma fonte dedicada pode alimentar apenas o interfone ou atender módulos associados. Antes de substituí-la, registre a tensão de entrada e saída, corrente nominal, terminais utilizados, aterramento, fusíveis e cargas conectadas. Nunca presuma que uma fonte para outro circuito do elevador possa ser aproveitada sem confirmação técnica.
Continuidade durante interrupção de energia
A condição de falta de energia é um ponto central. Uma pessoa pode ficar retida justamente após o desligamento que interrompeu o funcionamento normal do elevador. Portanto, é necessário saber se o interfone continuará ativo, por quanto tempo e qual parte do sistema permanece alimentada.
A análise deve abranger toda a rota de comunicação:
- alimentação da estação da cabina;
- alimentação da estação de atendimento;
- funcionamento de central, gateway, PABX ou interface externa;
- energia do equipamento de monitoramento;
- disponibilidade de rede, linha ou meio de comunicação utilizado.
Uma bateria degradada, um carregador defeituoso ou um fusível aberto pode deixar o painel aparentemente funcional com a rede presente, mas impedir o atendimento em contingência. A verificação deve incluir uma simulação controlada de perda da alimentação principal, seguindo os procedimentos de segurança do local.
Em aplicações que utilizam fonte específica, a seleção deve ser feita pelo código, tensão e esquema do equipamento. Há opções de fonte dedicada para interfone Otis, mas a adequação deve ser confirmada com a documentação e a configuração do elevador em campo.
Cabeamento e interfaces de comunicação
O cabeamento é parte do sistema, não um detalhe da instalação. Muitos sintomas atribuídos ao aparelho são causados por emendas deterioradas, conectores frouxos, condutores rompidos no cabo viajante, inversão de polaridade ou interferência induzida.
Os meios mais comuns incluem pares dedicados de baixa tensão, circuitos analógicos, interfaces proprietárias, cabeamento estruturado ou integração por rede e telefonia. Cada caso exige uma abordagem de diagnóstico diferente.
Circuitos por pares dedicados
Em sistemas convencionais, um ou mais pares transportam alimentação, sinal de chamada e áudio. A quantidade de fios varia conforme o projeto. Antes de trocar uma estação, identifique cada condutor nas duas extremidades e compare com o esquema do fabricante.
Não faça emendas permanentes por cor de fio apenas. Instalações antigas podem ter alterações, extensões ou cores reaproveitadas. A identificação deve ser baseada no terminal de origem, na função medida e no diagrama atualizado.
Cabo viajante
O cabo viajante sofre flexões repetidas e merece atenção especial. Intermitências que aparecem em determinadas posições da cabina, áudio que falha durante a viagem ou chamada que cai ao se movimentar são indícios de condutor ou terminação comprometidos nesse trecho.
A inspeção deve ser conduzida com o elevador seguro e por pessoal qualificado. Medições de continuidade estáticas podem não revelar uma falha que só aparece com a movimentação. Quando viável, o teste deve considerar diferentes posições da cabina.
Integração com telefonia, rede ou monitoramento
Quando a comunicação passa por PABX, linha telefônica, gateway, rede IP ou central de monitoramento, o diagnóstico não termina no painel do elevador. É necessário confirmar a interface elétrica, a programação do ramal, a rota de chamada, a autorização de discagem e o funcionamento do destino.
Soluções de comunicação por rede podem facilitar a gestão centralizada, mas também dependem de switches, alimentação, configuração e políticas de rede. A modernização deve prever o que acontece quando a rede local, a internet ou o equipamento de telefonia fica indisponível.
Problemas de áudio e qualidade da chamada
Ruídos, volume baixo e áudio unilateral são falhas frequentes. A troca imediata do interfone pode resolver alguns casos, mas é recomendável separar defeito de estação, alimentação, cabeamento e ambiente antes de comprar peças.
| Sintoma | Causas possíveis | Verificação inicial |
|---|---|---|
| Não há sinal de chamada | Botão, fonte, fusível, ligação ou estação externa | Conferir alimentação e acionamento nos terminais |
| Passageiro ouve, mas não é ouvido | Microfone, cabo, conector ou circuito de transmissão | Testar o sentido cabina para posto externo |
| Portaria ouve, mas a cabina não | Alto-falante, amplificador ou circuito de recepção | Testar o sentido posto externo para cabina |
| Chiado ou zumbido constante | Aterramento, interferência, fonte ou roteamento do cabo | Verificar fonte e separação de circuitos |
| Áudio falha durante o percurso | Cabo viajante, borne ou conector móvel | Inspecionar continuidade em posições distintas |
| Chamada chega ao posto errado | Programação, endereçamento ou ligação cruzada | Conferir mapa de pontos e identificação de cabinas |
Ambientes ruidosos também afetam a inteligibilidade. Ventiladores, portas, tráfego de pessoas e ruído mecânico próximo à estação externa podem tornar uma instalação tecnicamente funcional, mas difícil de usar. Ajuste de volume, reposicionamento do posto e revisão do microfone podem ser necessários.
Evite elevar o ganho indiscriminadamente para compensar áudio fraco. Isso pode causar microfonia, distorção e piora da comunicação. Primeiro, confirme a integridade do alto-falante, microfone, alimentação e cabeamento.
Planejamento de substituição e modernização
Uma troca bem-sucedida começa com levantamento de campo. O objetivo é evitar comprar um conjunto que encaixa fisicamente, mas não conversa com a fonte, com a central ou com os demais postos.
Checklist antes de solicitar ou instalar peças
- Marca, modelo e versão do comando e do sistema de interfone.
- Fotos nítidas da frente, traseira, etiqueta e conexões dos componentes.
- Código da peça existente, quando legível.
- Quantidade de cabinas, postos externos e torres atendidas.
- Diagrama elétrico disponível e identificação atual dos cabos.
- Tensão medida e tipo de alimentação.
- Função de cada terminal e número de condutores em uso.
- Existência de bateria, nobreak ou outra alimentação de reserva.
- Interface com PABX, central, telefonia ou sistema de monitoramento.
- Dimensões de fixação e espaço disponível no painel.
- Sintoma que motivou a substituição e resultados das medições já feitas.
Quando substituir apenas um componente
A substituição pontual costuma fazer sentido quando a topologia está documentada, a fonte está em boas condições, há peça comprovadamente compatível e o defeito foi isolado. Por exemplo, uma estação de cabina danificada pode ser trocada sem alterar o restante do circuito, desde que a pinagem, o tipo de sinal e as características elétricas sejam equivalentes.
Para aplicações associadas a determinado fabricante, um sistema de interfone para peças Hitachi deve ser avaliado pela referência e configuração efetivas do equipamento, não somente pelo nome da marca.
Quando modernizar o conjunto
A modernização do sistema completo é mais indicada quando há falhas recorrentes de cabeamento, postos sem disponibilidade operacional, expansão do número de cabinas, componentes descontinuados ou necessidade de integrar a comunicação a uma central diferente.
A troca completa pode simplificar manutenção futura, mas também amplia o escopo. Ela pode exigir adequação de fiação, alterações na botoeira, nova fonte, programação de interfaces e testes de contingência. Compare o custo e o risco de intervenções sucessivas com a substituição planejada de todos os elementos críticos.
Um erro recorrente é trocar só a estação da cabina em uma instalação cuja origem da falha está na fonte ou no cabo viajante. Outro é escolher um sistema novo sem confirmar como ele chamará a portaria existente. O plano de modernização deve descrever o estado final da ligação, e não apenas listar peças.
Testes funcionais e de chamada de emergência
O teste deve demonstrar que o sistema permite comunicação compreensível no uso real, não apenas que emite algum som. Registre os resultados após instalação, reparo, inspeção periódica ou alteração na infraestrutura de comunicação.
Roteiro de teste prático
- Acione a chamada a partir de cada cabina atendida.
- Confirme qual estação recebe a chamada e se a origem está corretamente identificada.
- Verifique áudio nos dois sentidos, com fala em volume normal.
- Teste botão, sinalização e encerramento da chamada.
- Repita o teste com a cabina em posições diferentes, quando aplicável.
- Avalie ruído, microfonia, cortes e atraso de áudio.
- Verifique a comunicação a partir dos postos de sala de máquinas e portaria, conforme a configuração.
- Teste a condição de alimentação de reserva de forma controlada.
- Confirme que centrais, ramais ou destinos externos continuam alcançáveis conforme o projeto.
- Registre data, cabina, posto atendente, resultado e anomalias encontradas.
O teste de contingência merece procedimento próprio. Desligar circuitos sem planejamento pode afetar outros sistemas do elevador ou do edifício. A atividade deve respeitar o esquema elétrico, os procedimentos de segurança e as responsabilidades técnicas aplicáveis.
Também é recomendável testar a operação em períodos representativos. Uma chamada que chega à portaria durante o expediente pode ter rota diferente, ser ignorada ou não encontrar atendimento fora desse horário. A definição de quem responde e o que essa pessoa deve fazer faz parte da confiabilidade do sistema.
Perguntas frequentes
Todo elevador precisa de interfone na sala de máquinas?
Não necessariamente no mesmo formato. A necessidade de cada ponto de comunicação depende do projeto do sistema, do tipo de operação e dos requisitos aplicáveis. O essencial é que a comunicação de emergência da cabina tenha destino definido e condições reais de atendimento.
Posso usar qualquer interfone de elevador com a mesma tensão?
Não. Além da tensão, devem ser conferidos corrente, polaridade, pinagem, número de fios, tipo de áudio, protocolo, função do botão de chamada e compatibilidade com a central ou fonte existente.
Um interfone pode funcionar com o elevador desligado?
Depende da arquitetura de alimentação. Para operar durante falta de energia, a estação da cabina, o posto de atendimento e toda a infraestrutura intermediária precisam contar com energia de reserva ou alternativa compatível.
Como saber se o problema está no interfone ou no cabo viajante?
Falhas que surgem ou desaparecem conforme a posição da cabina apontam para cabo viajante, conectores ou terminais móveis. A confirmação exige inspeção e medições conduzidas de forma segura, comparando o comportamento em diferentes posições.
A compra ou modernização deve partir do levantamento elétrico e funcional da instalação. Com códigos das peças, fotos das conexões, diagrama e requisitos de atendimento em mãos, equipes de manutenção e compras conseguem comparar sistemas de interfone para elevadores com menos risco de incompatibilidade. A Kelevator fornece peças multimarcas para importadores, distribuidores, empresas de manutenção, modernizadoras e compradores OEM; a especificação final deve sempre ser validada para o equipamento e a aplicação em campo.
