Catálogo de Peças para Elevadores: 12 Itens Essenciais

Um catálogo de peças para elevadores organiza componentes por sistema, fabricante, modelo e especificação técnica. Ele ajuda equipes de manutenção, distribuidores e compradores a localizar reposições, comparar alternativas e preparar solicitações com informações suficientes para evitar erros de compatibilidade.

Na prática, não basta encontrar uma peça visualmente semelhante. Para obter uma correspondência correta em um elevator parts catalog, é necessário conferir código, revisão, tensão, conectores, dimensões, aplicação, posição de montagem e dados do equipamento. Este guia apresenta 12 grupos de componentes comuns e explica o que verificar em cada um.

Como um catálogo de peças para elevadores é organizado

A estrutura varia conforme o fornecedor, mas um catálogo técnico costuma separar as peças por sistema funcional:

Além desses grupos, alguns catálogos permitem pesquisar por fabricante do elevador, família de equipamentos, código original ou referência equivalente. Essa organização facilita a busca, mas não confirma, por si só, que a peça será compatível.

Uma mesma família de elevadores pode ter variações de projeto ao longo do tempo. Também é possível encontrar placas com aparência idêntica, mas firmware, revisão de circuito ou configuração diferentes. Por isso, a referência encontrada no catálogo deve ser comparada com a peça instalada e com a documentação técnica do equipamento.

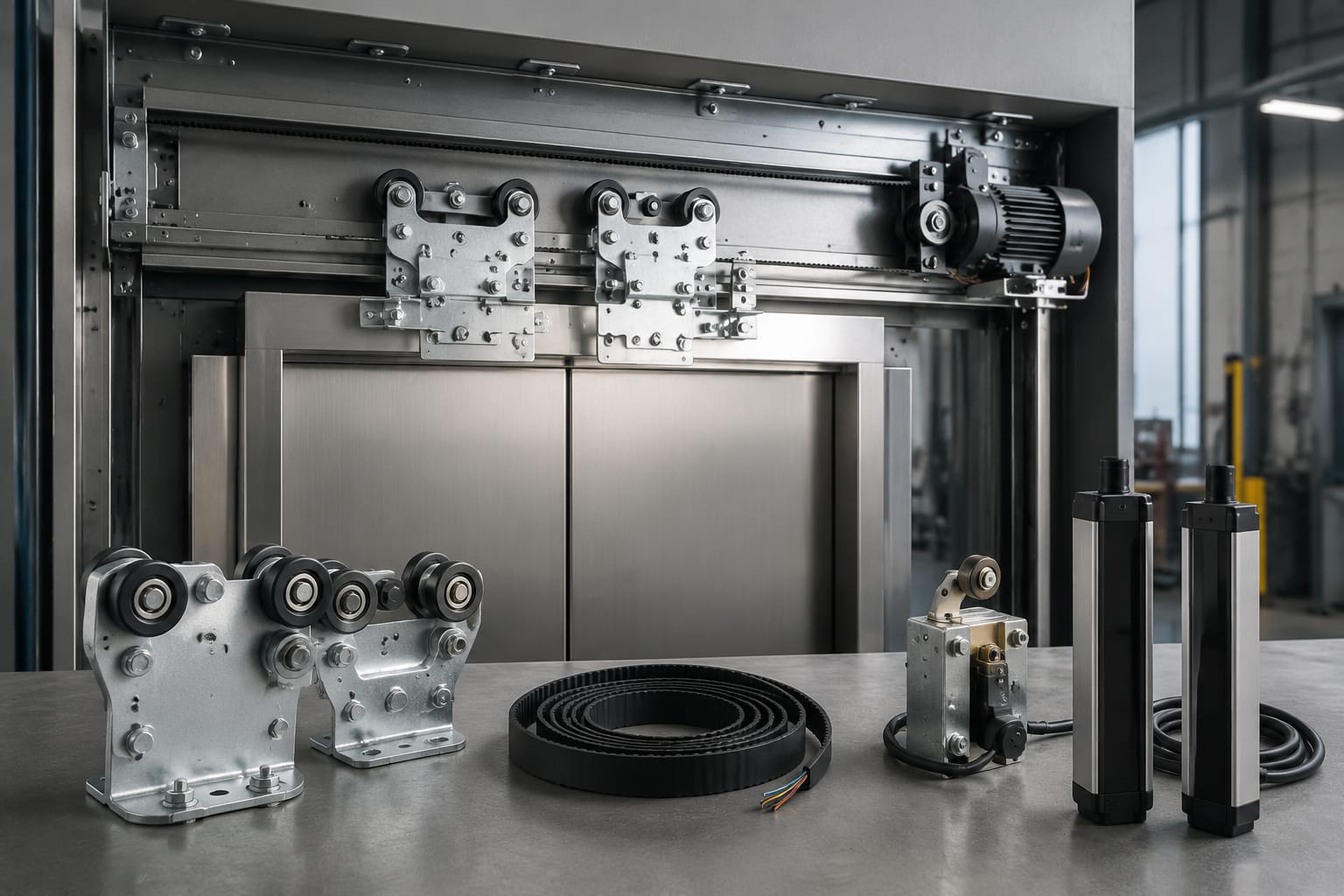

Componentes do sistema de portas

As portas estão entre os sistemas com maior frequência de intervenção porque possuem partes móveis, sensores, mecanismos de transmissão e circuitos de controle. Três componentes são especialmente recorrentes em catálogos.

1. Operador ou motor de porta

O operador movimenta a porta da cabina e coordena sua abertura e seu fechamento. Dependendo do projeto, o conjunto pode incluir motor, redutor, correias, polias, braços, encoder e unidade eletrônica.

Ao identificar uma reposição, confira:

• fabricante e modelo do operador;
• código gravado no motor ou no conjunto;
• tensão e tipo de alimentação;
• potência e rotação, quando informadas;
• sentido ou posição de montagem;
• diâmetro do eixo e sistema de acoplamento;
• tipo e quantidade de conectores;
• aplicação em abertura central ou lateral.

O motor não deve ser selecionado apenas por potência e aparência. Diferenças no eixo, no sensor de posição ou na forma de controle podem impedir a instalação ou alterar o funcionamento da porta.

2. Placa de comando da porta

A placa recebe sinais do sistema de controle e gerencia aceleração, velocidade, torque, posição e reversão da porta. Em operadores mais recentes, a placa pode armazenar parâmetros específicos da aplicação.

Os dados mais importantes são o código completo, a revisão da placa, a tensão de entrada, os conectores e a identificação do operador. Fotografias legíveis da etiqueta e de ambos os lados ajudam a distinguir versões próximas.

Uma [placa de motor de porta para elevador Hitachi](/products/door-motor-board-hitachi-elevator-parts-lift-accessories/) ilustra uma categoria que exige conferência precisa da referência e da aplicação. A marca compatível não é suficiente: versões diferentes podem usar pinagem, software ou parametrização próprios.

3. Sensor, barreira ou cortina de luz

Sensores de porta detectam obstáculos, posição ou movimento. A cortina de luz utiliza transmissores e receptores ao longo do vão para identificar pessoas ou objetos durante o fechamento.

Antes da compra, verifique:

• comprimento e área de detecção;
• quantidade e posição dos feixes, quando aplicável;
• alimentação elétrica;
• tipo de saída;
• formato do conector;
• lado transmissor e lado receptor;
• suportes e cabos incluídos;
• compatibilidade com o controlador da porta.

É importante diferenciar o defeito do sensor de problemas em cabos, alinhamento, alimentação ou entrada da placa. Trocar a cortina sem testar esses elementos pode não resolver a falha.

Botões, painéis e displays

Os dispositivos de interface incluem botoeiras de cabina, chamadas de pavimento, indicadores de posição e módulos de sinalização. A compatibilidade envolve características elétricas e também encaixe, acabamento e comunicação.

4. Botões e módulos de chamada

Um botão pode operar por contato seco, circuito eletrônico ou comunicação com uma placa de chamada. A iluminação pode utilizar diferentes tensões, cores e tecnologias.

Para especificar o item, informe:

• diâmetro ou dimensões externas;
• formato do recorte no painel;
• símbolo, número ou função;
• cor e tensão de iluminação;
• tipo de contato e quantidade de terminais;
• modelo do módulo eletrônico, se houver;
• método de fixação;
• acabamento visível.

Em reformas, é necessário confirmar se a intenção é substituir somente o miolo do botão, o aro, a placa eletrônica ou todo o conjunto. Esses itens podem aparecer separadamente no catálogo.

5. Botoeiras e painéis de operação

A botoeira de cabina reúne comandos de pavimento, abertura e fechamento de porta, alarme e outros recursos previstos no projeto. Já a botoeira de pavimento normalmente concentra chamadas de subida, descida ou chamada única.

Painéis completos raramente devem ser solicitados apenas pela quantidade de botões. Também devem ser informados dimensões, recortes, disposição dos comandos, acabamento, método de fixação e arquitetura elétrica. Em modernizações, o novo painel precisa ser compatível com o espaço disponível e com o controlador adotado.

6. Indicadores e displays

Indicadores apresentam andar, direção de viagem e mensagens de operação. Eles podem receber sinais individuais, código binário, comunicação serial ou outro protocolo definido pelo sistema.

A identificação deve incluir código da placa, dimensões do módulo, cor do display, tensão, conectores e protocolo. Um indicador fisicamente compatível pode permanecer apagado ou exibir informações incorretas quando a comunicação não corresponde à do comando.

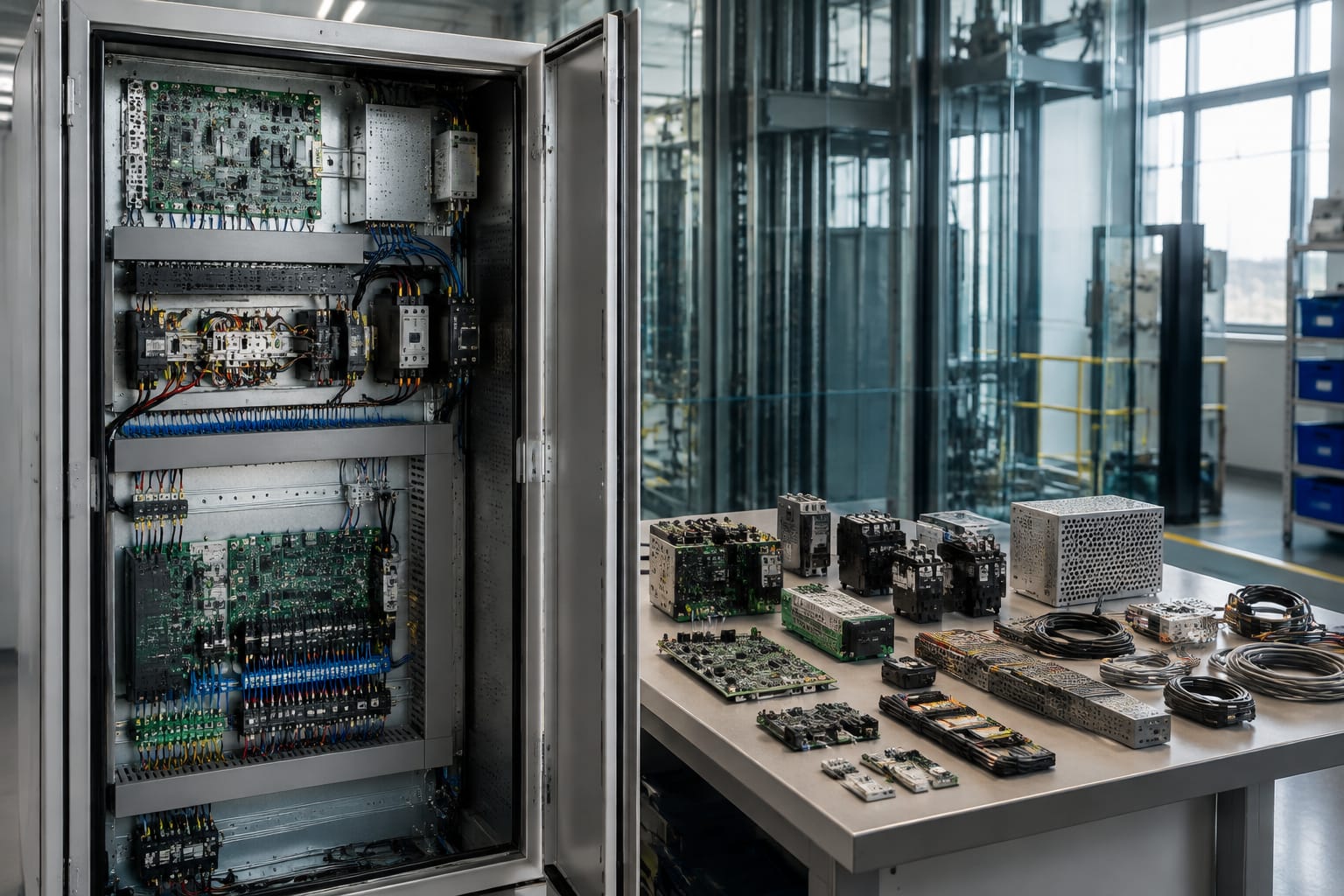

Controladores, placas e relés

Componentes eletrônicos exigem um nível de identificação maior do que peças mecânicas simples. Código, revisão e configuração podem ser determinantes para o funcionamento.

7. Placa controladora

A placa controladora processa chamadas, condições de segurança, posição da cabina e comandos de movimento. O sistema pode utilizar uma placa central ou várias unidades distribuídas entre quadro, cabina e pavimentos.

Ao pesquisar no catálogo, registre:

• fabricante e modelo do comando;
• código completo da placa;
• índice ou revisão;
• identificação do firmware, quando visível;
• tensão de alimentação;
• conectores instalados;
• módulos ou acessórios associados;
• configuração específica do elevador.

A substituição de uma placa pode exigir parametrização, transferência de memória, programação ou procedimentos técnicos do fabricante. Uma referência eletricamente compatível não significa que esteja pronta para operar na instalação.

8. Placa de relés

A placa de relés comanda cargas ou isola sinais entre circuitos. É usada em diferentes funções, como acionamentos auxiliares, sinalização, portas e interface com outros módulos.

Uma [placa de relés para elevador Mitsubishi](/products/relay-board-mitsubishi-elevator-parts-lift-accessories/) deve ser comparada pelo código, layout dos conectores, tensão das bobinas, capacidade dos contatos e revisão. Relés individuais também precisam ter pinagem, tipo de contato e características elétricas equivalentes.

Não é recomendável selecionar uma placa apenas pela quantidade de relés. Duas unidades com disposição visual semelhante podem ter circuitos e funções distintas.

Componentes de tração e movimento

O sistema de movimento reúne elementos mecânicos, eletromecânicos e sensores de realimentação. A seleção incorreta pode provocar falhas de controle, desgaste ou impossibilidade de montagem.

9. Encoder de tração

O encoder informa velocidade, posição ou sentido de rotação ao controlador. Ele pode ser acoplado ao motor, à máquina de tração ou a outro eixo do sistema.

Os principais critérios de correspondência são:

• tecnologia e tipo de sinal;
• resolução;
• tensão de alimentação;
• tipo de eixo, acoplamento ou furo;
• dimensões do corpo e flange;
• pinagem e conector;
• comprimento e orientação do cabo;
• aplicação e modelo da máquina.

Ao consultar um [encoder de tração para elevador](/products/traction-encoder-elevator-spare-parts/), compare a etiqueta completa e a interface mecânica. Resolução ou pinagem incompatível pode causar erros de velocidade, direção ou posicionamento.

10. Polias, sapatas, roletes e elementos de desgaste

Polias guiam cabos, correias ou outros elementos de suspensão e transmissão. Sapatas e roletes orientam a cabina e o contrapeso em relação às guias. Esses componentes sofrem desgaste e precisam manter dimensões adequadas ao conjunto instalado.

Para polias, confirme diâmetro externo, largura, número e perfil dos canais, furo, rolamentos e material especificado. Para sapatas ou roletes, verifique dimensões, distância entre furos, perfil da guia, lado de montagem e composição do conjunto.

Medidas obtidas de uma peça muito desgastada podem não representar as dimensões originais. Sempre que possível, compare com desenho técnico, código original ou uma peça preservada.

Sensores e dispositivos de segurança

Componentes ligados à segurança não devem ser substituídos somente por equivalência visual ou conveniência de montagem. A função, a forma de atuação e as características elétricas precisam corresponder ao projeto e às normas aplicáveis.

11. Sensores de posição, chaves e contatos

Esse grupo inclui sensores magnéticos, indutivos, ópticos e mecânicos, além de chaves de fim de curso, contatos de porta e dispositivos de nivelamento.

Para identificar a peça, verifique:

• princípio de funcionamento;
• distância ou ponto de atuação;
• contato normalmente aberto ou normalmente fechado;
• quantidade de contatos;
• tensão e corrente admissíveis;
• número de fios e pinagem;
• suporte, rosca ou distância entre fixações;
• grau de proteção exigido pela aplicação;
• posição no circuito de segurança ou controle.

Uma chave com a mesma aparência pode ter lógica de contato inversa. Essa diferença altera o comportamento do circuito e pode gerar falhas ou condições inseguras. A substituição deve respeitar o esquema elétrico e os procedimentos técnicos aplicáveis.

Outros itens de segurança, como limitadores de velocidade, contatos do freio e componentes do paraquedas, exigem avaliação do conjunto completo. Peças isoladas não devem ser tratadas como intercambiáveis sem confirmação formal de aplicação.

Peças de comunicação e emergência

12. Interfones, alarmes e módulos de emergência

O sistema de comunicação permite contato a partir da cabina em caso de necessidade. Conforme o projeto, pode incluir interfone, viva-voz, campainha, botão de alarme, fonte, bateria e módulos de conexão.

Os pontos de comparação incluem:

• tensão de alimentação;
• tecnologia ou interface de comunicação;
• quantidade de fios;
• tipo de conexão;
• dimensões e fixação;
• integração com o painel da cabina;
• acessórios necessários;
• requisitos do sistema existente.

Uma bateria, por exemplo, precisa ser comparada por tensão, capacidade, tecnologia, dimensões e terminais. Esses dados devem ser confirmados na etiqueta e na documentação do equipamento, sem presumir que baterias com o mesmo formato sejam equivalentes.

Depois da substituição, o sistema completo deve ser testado de acordo com os procedimentos de manutenção aplicáveis. A instalação de um componente novo não confirma automaticamente que alimentação, comunicação e autonomia estejam funcionando corretamente.

Como identificar uma correspondência exata no catálogo

A melhor solicitação de compra combina código, características técnicas, contexto de aplicação e registros visuais. Quanto mais completa a identificação, menor o risco de receber uma peça semelhante, mas inadequada.

Reúna os dados antes de pesquisar

Use esta sequência:

1. Registre fabricante, modelo e identificação do elevador ou subsistema.
2. Fotografe a etiqueta da peça com todos os códigos legíveis.
3. Anote o código completo, incluindo sufixos, revisão e versão.
4. Confirme tensão, corrente, potência, frequência ou resolução aplicáveis.
5. Fotografe conectores, terminais, suportes e posição de montagem.
6. Meça dimensões relevantes sem depender apenas de uma fotografia.
7. Consulte o esquema elétrico, manual ou lista original de materiais disponível.
8. Descreva a função da peça e o sintoma observado.
9. Informe se a solicitação é para reposição direta ou modernização.

Fotos devem mostrar a peça inteira, a etiqueta, os conectores e os detalhes de fixação. Uma única imagem frontal geralmente não permite distinguir revisões ou interfaces.

Diferencie código original, equivalente e peça compatível

Esses termos não significam necessariamente a mesma coisa:

• Código original: referência atribuída pelo fabricante ao componente.
• Código substituto: nova referência que pode ter sucedido uma versão anterior, mediante confirmação técnica.
• Equivalente: componente de outra referência com características consideradas correspondentes para determinada aplicação.
• Compatível: indicação de que a peça pode funcionar em um equipamento específico, desde que sejam atendidas as condições informadas.

Antes de aceitar um equivalente, confirme quais características foram comparadas e se haverá necessidade de adaptação, parametrização ou troca de conectores. Em circuitos de segurança e componentes críticos de movimento, a validação deve ser especialmente rigorosa.

Erros comuns em pedidos de peças

Os problemas mais frequentes são:

• usar somente a marca do elevador;
• omitir sufixos e revisão do código;
• escolher pela aparência;
• medir uma peça desgastada como referência original;
• confundir placa reparada com versão diferente;
• não informar tensão ou tipo de sinal;
• enviar fotos sem etiqueta ou conectores;
• pressupor que todos os elevadores do mesmo modelo usam os mesmos componentes;
• solicitar uma placa sem considerar firmware e parametrização;
• trocar o componente antes de confirmar alimentação, cabos e periféricos.

Também é importante separar diagnóstico de identificação. O catálogo ajuda a localizar uma peça, mas não determina sozinho a causa da falha. Um erro atribuído à placa pode ter origem em sensor, conector, chicote, alimentação ou configuração.

Checklist para uma solicitação de compra precisa

Antes de enviar o pedido, confirme se a documentação inclui:

• nome e função do componente;
• fabricante e modelo;
• código completo e revisão;
• quantidade necessária;
• especificações elétricas;
• dimensões e características mecânicas;
• fotografias da etiqueta, conectores e montagem;
• modelo do elevador, comando ou operador;
• necessidade de programação ou parametrização;
• preferência por referência original ou possibilidade de equivalente;
• requisitos documentais ou comerciais da compra.
