Relé para elevador: tipos, falhas e troca segura

O relé para elevador é um componente de comando que abre, fecha ou comuta circuitos conforme uma condição elétrica do sistema. Ele pode participar do acionamento de contatores, portas, sinais, travas, circuitos de segurança e interfaces da cabine. Quando falha, o efeito pode variar de uma porta que não fecha até a interrupção segura do funcionamento do elevador.

A troca não deve ser definida apenas pela aparência do relé ou por um sintoma isolado. Antes de substituir a peça, é necessário confirmar a causa do defeito, a tensão da bobina, a capacidade dos contatos, a função no circuito e a compatibilidade da placa ou do conjunto instalado.

O que os relés controlam no elevador

Em um elevador, o relé funciona como uma interface entre o sinal de controle e uma carga ou condição de circuito. A central de comando, uma placa eletrônica, uma chave, um sensor ou outro dispositivo energiza a bobina do relé. Em resposta, seus contatos mudam de estado para liberar, interromper ou encaminhar um sinal elétrico.

As aplicações dependem da arquitetura do equipamento, da marca e da geração da instalação. Entre as funções frequentes estão:

• Comando de abertura, fechamento e reversão de porta.
• Supervisão de contato de porta de pavimento e porta de cabine.
• Acionamento ou intertravamento de sinais de segurança.
• Interface entre a placa de controle e contatores, lâmpadas, alarmes ou sinalizadores.
• Comutação de sinais de posição, nivelamento ou chamadas.
• Controle de funções da cabine, como ventilação, iluminação ou acessórios, quando previsto pelo projeto.
• Isolamento elétrico entre circuitos de baixa potência e circuitos comandados.

O relé não é, por si só, uma prova de que o defeito está nele. Se a bobina não recebe comando, se há falha em um conector, se um contato de segurança anterior está aberto ou se a placa não gera a saída esperada, instalar um relé novo pode não restaurar a operação.

Também é importante separar dois conceitos. O relé geralmente executa uma função de comando ou interface, enquanto o contator é dimensionado para manobrar cargas mais elevadas, como motores e determinados circuitos de potência. Há exceções conforme o projeto, mas usar um relé comum como substituto de um componente de potência é um erro de dimensionamento.

Relés eletromecânicos e de estado sólido

Os dois grupos mais encontrados em sistemas de automação são os relés eletromecânicos e os relés de estado sólido. A escolha correta depende do circuito, da carga, da velocidade de comutação, do aquecimento e da compatibilidade com a central.

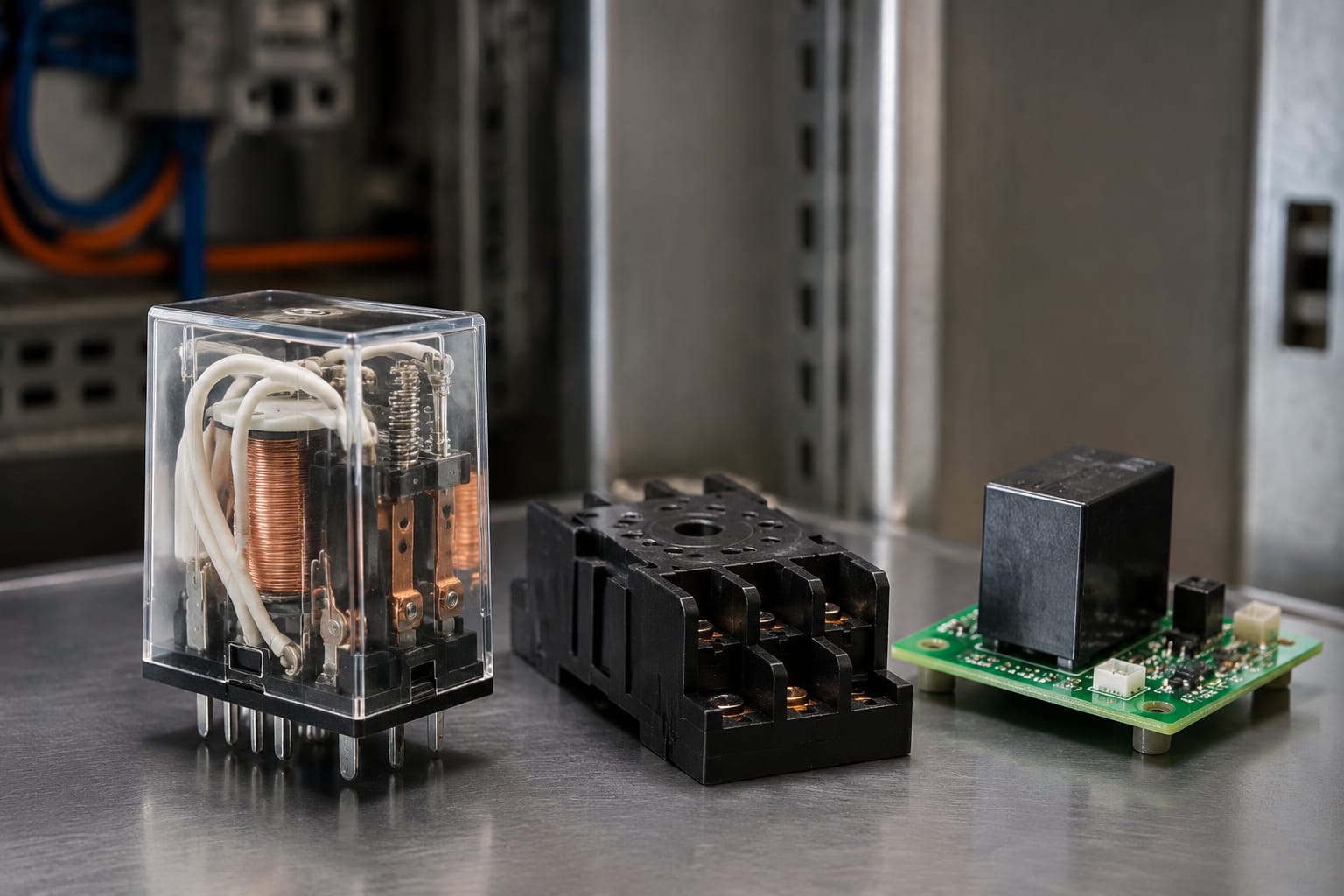

Relé eletromecânico

O relé eletromecânico possui bobina, armadura móvel e contatos físicos. Ao energizar a bobina, o mecanismo movimenta os contatos normalmente abertos (NA), normalmente fechados (NF) ou reversíveis.

É comum em placas de relé e comandos de elevador porque oferece isolamento galvânico e permite observar, medir e testar contatos com procedimentos convencionais. Alguns modelos contam com indicador mecânico ou LED, mas essa indicação mostra apenas que a bobina foi energizada; ela não garante que os contatos estejam conduzindo corretamente sob carga.

Vantagens usuais:

• Contatos aptos a comutar corrente contínua ou alternada dentro da especificação.
• Isolamento claro entre bobina e contatos.
• Possibilidade de medir continuidade e resistência de contato.
• Configurações NA, NF e reversíveis em um mesmo encapsulamento, conforme o modelo.

Limitações:

• Desgaste de contatos por arco elétrico e ciclos de operação.
• Ruído de acionamento.
• Sensibilidade a vibração, oxidação, contaminação e terminais frouxos.
• Vida útil influenciada pelo tipo de carga, não apenas pela quantidade de manobras.

Relé de estado sólido

O relé de estado sólido (SSR) usa componentes eletrônicos, sem contatos mecânicos móveis. Pode oferecer comutação rápida e alta frequência de operação, mas não deve ser tratado como equivalente direto a um relé eletromecânico.

Em circuitos de corrente alternada, alguns SSRs apresentam queda de tensão, corrente de fuga e necessidade de dissipação térmica. Em cargas indutivas, o comportamento de desligamento e as proteções exigidas precisam ser avaliados. Além disso, determinadas funções de segurança e supervisão dependem de uma arquitetura específica com contatos mecânicos ou relés monitorados.

A substituição de um relé eletromecânico por SSR, ou o contrário, exige análise do esquema elétrico e da aplicação. Não basta coincidir a tensão de comando.

Placas de relé nos circuitos de porta e segurança

Em instalações mais recentes ou modernizadas, os relés frequentemente são montados em placas. Essas placas podem concentrar várias funções e receber sinais por chicotes, conectores ou barramentos específicos. Nessa situação, trocar apenas o relé soldado pode ser tecnicamente possível em alguns casos, mas não é automaticamente a melhor intervenção.

Uma placa pode incluir diodos de proteção, transistores de acionamento, optoacopladores, fusíveis, trilhas, conectores, LEDs de diagnóstico e lógica eletrônica. Um relé queimada pode ser consequência de uma falha externa ou de dano no circuito que o comanda. A troca isolada do componente não resolve uma trilha carbonizada, um transistor em curto ou um conector com mau contato.

Nos comandos de porta, a placa de relé pode participar da habilitação de abertura e fechamento, da leitura de travas ou da interface com o operador. Para aplicações específicas, compare a identificação do conjunto e os conectores antes de definir a reposição. Um exemplo é a [placa de relé de bypass de porta para elevador Otis](/products/door-bypass-control-relay-board-otis-elevator-parts-lift-accessories/), cuja aplicação precisa ser validada pela referência do sistema, e não apenas pelo aspecto visual.

Em circuitos associados à parte superior da cabine, há placas com pinagem, lógica e fixação próprias. A [placa de relé para teto de cabine compatível com KCE/KONE](/products/elevator-car-top-relay-board-kce-kone-lift-parts/) deve ser comparada pela identificação completa da peça, revisão e aplicação prevista no equipamento.

Circuitos de segurança merecem atenção adicional. Eles são projetados para que determinadas condições anormais impeçam ou interrompam o movimento. Não se deve fazer pontes permanentes, forçar contatos ou alterar a lógica para manter o elevador operando. Qualquer diagnóstico ou substituição deve preservar a arquitetura e os requisitos do fabricante do sistema.

Sinais comuns de falha no relé de elevador

Os sintomas de um relé com defeito podem ser intermitentes ou permanentes. Em muitos casos, o elevador para de operar como medida de proteção porque um sinal necessário não chega ao controlador ou uma condição de circuito não é confirmada.

Observe estes sinais:

• O relé não produz comutação audível quando deveria receber comando.
• Há clique de acionamento, mas a saída não é liberada.
• O elevador apresenta falha ocasional, especialmente após ciclos de porta ou aquecimento do painel.
• A bobina recebe a tensão correta, mas os contatos não mudam de estado.
• Há tensão na saída sem carga, mas a função falha quando a carga é conectada.
• O relé permanece acionado após a retirada do comando, indicando contatos colados ou circuito de acionamento com defeito.
• Há marcas de aquecimento, escurecimento, odor característico de material aquecido ou terminais deformados.
• O relé vibra ou produz ruído excessivo, o que pode indicar subtensão na bobina, alimentação instável ou problema de retenção.
• Um LED de saída da placa indica comando, mas o elemento comandado não responde.
• Fusíveis abrem repetidamente depois que um circuito é energizado.

Esses sintomas não confirmam sozinhos a falha. Um clique, por exemplo, informa que a bobina pode estar sendo energizada, mas não atesta a integridade dos contatos. Da mesma forma, ausência de clique pode resultar da falta de sinal na bobina e não de bobina aberta.

Não opere um elevador com sinais de carbonização, aquecimento anormal ou falhas no circuito de segurança. A inspeção deve ser feita por profissional habilitado, seguindo os procedimentos de bloqueio, desenergização e verificação aplicáveis à instalação.

Confira a tensão da bobina e a capacidade dos contatos

A especificação de um relé deve ser lida em duas partes: o circuito da bobina e os contatos. Confundir esses dados é uma causa comum de reposição incorreta.

Tensão e tipo de alimentação da bobina

A bobina deve receber a tensão e o tipo de corrente previstos no componente: por exemplo, 24 Vcc, 48 Vcc, 110 Vca ou outro valor definido pelo fabricante. Um relé de 24 Vcc não é intercambiável com um de 24 Vca apenas por compartilhar o mesmo valor numérico.

Confirme:

• Tensão nominal da bobina.
• Corrente contínua (cc) ou alternada (ca).
• Polaridade, quando houver diodo ou LED interno em bobinas cc.
• Consumo ou resistência da bobina, quando relevante para a capacidade do circuito de acionamento.
• Faixa de operação indicada no datasheet, se disponível.

Aplicar tensão acima da nominal pode sobreaquecer e danificar a bobina. Usar tensão insuficiente pode causar atração incompleta, vibração e contato instável. Em uma placa eletrônica, uma bobina com consumo diferente também pode sobrecarregar o transistor ou a saída que a aciona.

Configuração e rating dos contatos

Os contatos precisam ter a configuração e a capacidade adequadas. Verifique se a peça é NA, NF, reversível, DPDT, SPDT ou outra configuração exigida pelo circuito. A posição física dos terminais e o diagrama impresso no relé importam mais do que a semelhança do encapsulamento.

A capacidade de corrente deve considerar:

• Tensão e natureza da carga: ca ou cc.
• Corrente nominal e corrente de partida.
• Carga resistiva, indutiva, capacitiva ou eletrônica.
• Frequência de comutação.
• Categoria de uso ou condição de teste declarada pelo fabricante.
• Necessidade de supressão de surtos, como diodo, varistor ou circuito RC, conforme o projeto.

Um contato especificado para determinada corrente em carga resistiva pode ter desempenho inadequado em uma bobina, solenóide ou outra carga indutiva. A comutação em corrente contínua também exige atenção, pois o arco elétrico pode ser mais difícil de extinguir do que em certas aplicações em corrente alternada.

Não aumente simplesmente o rating da peça sem confirmar pinagem, características de acionamento, distância entre contatos, certificações requeridas pelo sistema e comportamento elétrico. “Mais forte” não significa “compatível”.

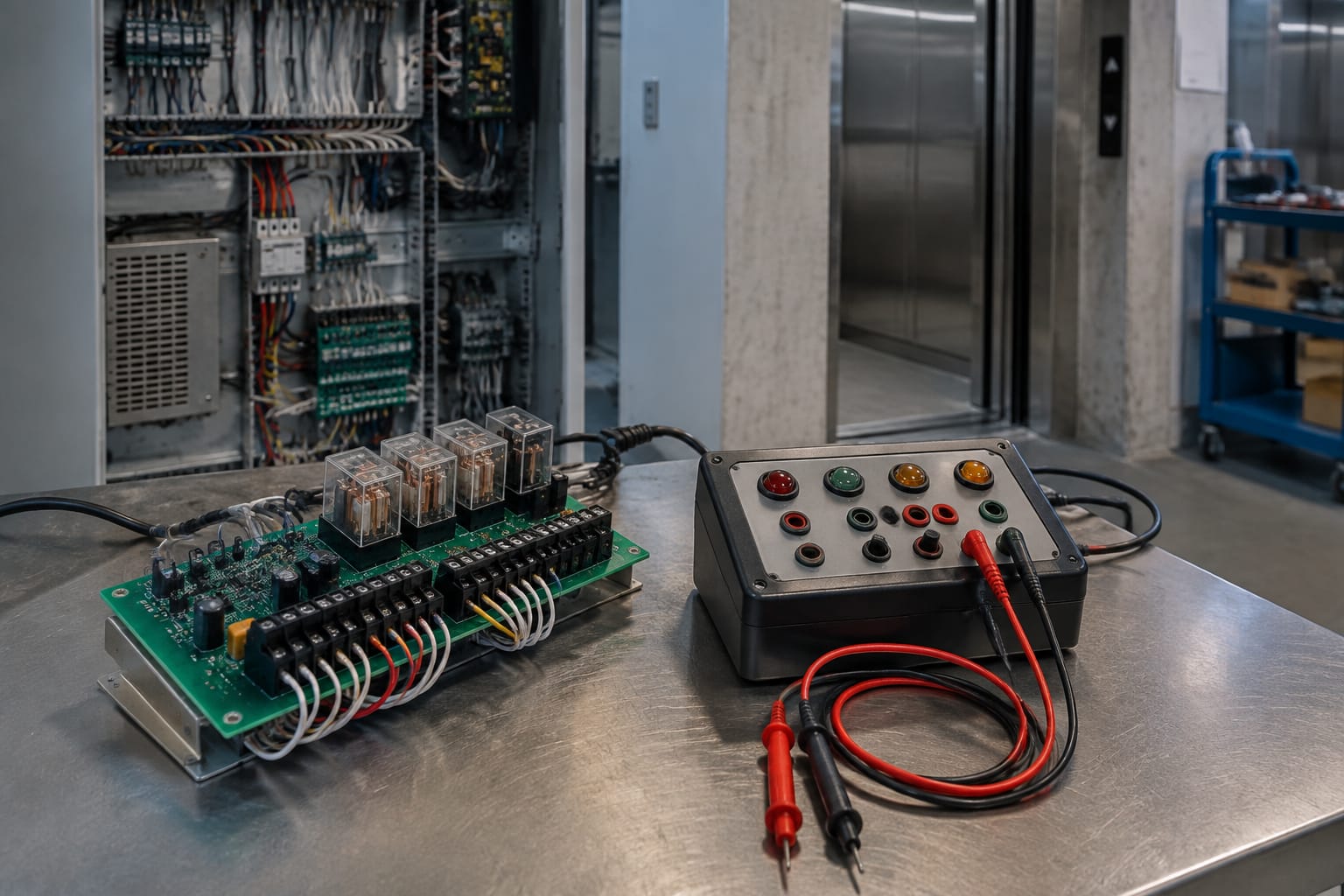

Diagnostique o circuito antes de substituir

O diagnóstico organizado reduz trocas desnecessárias e ajuda a identificar a causa real. Use o diagrama elétrico e a documentação técnica da central sempre que estiverem disponíveis.

Uma sequência prática é:

1. Registre o defeito. Identifique em que condição ele aparece: porta, viagem, chamada, partida, parada, alimentação, calor ou após determinada sequência de uso.
2. Desenergize e proteja a área. Aplique os procedimentos de segurança e bloqueio adequados antes de manipular terminais ou placas.
3. Faça inspeção visual. Procure conectores soltos, oxidação, fios rompidos, fusíveis abertos, trilhas danificadas e marcas de aquecimento.
4. Confirme a alimentação do comando. Meça a fonte e verifique se a tensão chega ao circuito de acionamento nas condições previstas.
5. Verifique o sinal da bobina. Compare a tensão medida com a tensão nominal do relé. Não retire conclusões apenas pelo LED da placa.
6. Teste os contatos. Com o circuito desenergizado e isolado, confira continuidade e estado dos contatos conforme o diagrama. Quando aplicável, avalie a queda de tensão sob carga com procedimento seguro.
7. Investigue a carga comandada. Um curto, uma bobina com consumo anormal ou uma carga travada pode danificar o relé novo.
8. Localize a causa a montante. Entradas de segurança, saídas eletrônicas, conectores e lógica da central podem impedir a atuação correta.

Evite testar relés de segurança por meio de jumpers improvisados. Além do risco de acidente, essa prática pode mascarar a falha, danificar componentes e comprometer a rastreabilidade da manutenção.

Se houver dúvida sobre a interpretação do circuito, interrompa a substituição até consultar a documentação do fabricante ou um profissional que conheça aquela plataforma de comando.

Combine placas, conectores e revisões corretamente

Em uma reposição por placa, a referência exata é decisiva. Duas placas podem ter o mesmo número de relés, tamanho semelhante e conectores parecidos, mas usar pinagem, firmware, tensão de bobina ou lógica diferentes.

Antes de comprar ou instalar, compare:

• Código completo impresso na placa e no rótulo.
• Marca, modelo e versão da central ou do subsistema.
• Revisão de hardware e, quando aplicável, versão de software.
• Quantidade, posição e tipo dos conectores.
• Pinagem e identificação dos chicotes.
• Tensão de alimentação e sinais de entrada e saída.
• Layout, pontos de fixação e espaço físico.
• Função dos relés e demais componentes instalados.
• Histórico de modificações ou modernizações feitas no elevador.

Fotografias são úteis para triagem, mas não substituem a conferência de código e documentação. Uma alteração discreta de revisão pode corrigir uma pinagem, substituir um componente ou mudar a lógica da placa.

Para funções de interface, considere conjuntos projetados para aquela aplicação, como uma [placa de interface com relés para elevador](/products/interface-board-relay-board-lift-parts-elevator-accessories/). A confirmação final deve considerar a referência do equipamento e o esquema do circuito onde a placa será instalada.

A Kelevator fornece peças de reposição multimarcas para compradores B2B, como distribuidores, importadores, empresas de manutenção, modernizadoras e OEMs. Em processos de compra técnica, envie a identificação completa da peça, fotos dos conectores e dados da central para reduzir o risco de receber uma versão incompatível.

Teste o sistema após a substituição

Depois de instalar o relé ou a placa correta, o trabalho não termina com o religamento. É preciso testar a função reparada e verificar se a causa que provocou a falha foi eliminada.

Execute a validação conforme os procedimentos técnicos aplicáveis ao modelo de elevador. Em linhas gerais, ela deve incluir:

• Conferência da fixação mecânica, terminais, conectores e aterramento previstos.
• Inspeção para verificar se não há ferramentas, fios soltos ou peças dentro do painel.
• Confirmação da tensão de alimentação e da ausência de aquecimento anormal.
• Teste da função comandada em condições controladas.
• Verificação dos estados de porta, travas e demais intertravamentos relacionados.
• Observação de ruído, vibração, cheiro, queda de tensão ou comportamento intermitente.
• Teste das proteções e condições de segurança conforme a documentação do equipamento.
• Registro do código da peça substituída, do defeito encontrado e das medições relevantes.

Não faça um teste de movimento com passageiros até que as verificações técnicas necessárias estejam concluídas. Em especial, qualquer intervenção em circuito de porta, freio, segurança ou movimento exige que a equipe responsável siga o procedimento definido para o equipamento.

Erros que encarecem a substituição

Alguns erros recorrentes transformam uma troca simples em nova parada ou dano adicional:

• Escolher pelo formato, ignorando tensão de bobina e diagrama dos contatos.
• Substituir o relé sem verificar a carga e o circuito que o aciona.
• Instalar uma placa de outra revisão sem validar pinagem e aplicação.
• Reutilizar conectores com terminais oxidados, frouxos ou aquecidos.
• Remover proteções contra surtos sem entender a função delas.
• Soldar um relé em placa sem avaliar danos em trilhas, ilhas e componentes vizinhos.
• Usar ponte temporária como solução permanente em circuito de porta ou segurança.
• Concluir que o relé está bom apenas porque ele emite clique.
• Deixar de registrar a referência original antes de desmontar o conjunto.

A reposição correta começa pela identificação do circuito e termina com teste funcional documentado. Essa abordagem reduz retornos, evita incompatibilidades e ajuda a manter a segurança operacional do elevador.

Perguntas frequentes sobre relé para elevador

Como saber se o relé do elevador queimou?

Verifique se a bobina recebe a tensão prevista, se os contatos mudam de estado e se conduzem corretamente sob a condição de carga aplicável. Sinais de aquecimento, contato colado, bobina aberta ou ausência de comutação ajudam no diagnóstico, mas a análise do circuito ainda é necessária.

Posso trocar somente o relé soldado na placa?

Depende da placa, do tipo de defeito e da capacidade de executar o reparo sem prejudicar trilhas ou componentes próximos. Se houver dano no acionamento eletrônico, nos conectores ou na própria placa, trocar apenas o relé pode não resolver. Compare custo, confiabilidade e disponibilidade de uma placa compatível.

Um relé com a mesma tensão de bobina serve como substituto?

Não necessariamente. Além da tensão da bobina, confirme tipo de corrente, polaridade, configuração dos contatos, capacidade de comutação, pinagem, dimensões, consumo e aplicação no circuito.

Por que o relé novo falha logo após a instalação?

A falha pode estar na carga comandada, em surtos elétricos, em uma conexão ruim, em alimentação fora da especificação ou no estágio eletrônico que aciona a bobina. Investigue a causa antes de substituir novamente.

Para selecionar um relé ou uma placa de reposição, reúna o código completo da peça, tensão da bobina, diagrama dos contatos, fotos dos conectores e referência da central. Com esses dados, a comparação técnica fica objetiva e a compra pode ser feita com menor risco de incompatibilidade.
