O freio de segurança do elevador, também chamado de paraquedas, é o conjunto mecânico que imobiliza a cabina nas guias quando ocorre uma condição de sobrevelocidade ou outra atuação prevista no projeto. Ele não substitui o freio da máquina de tração: é uma proteção independente, normalmente acionada pelo limitador de velocidade por meio de cabo e articulações.
Em buscas internacionais, esse componente pode aparecer como lift safety gear. Para manutenção, modernização e compra de peças, o ponto decisivo não é apenas escolher entre um modelo instantâneo ou progressivo. É confirmar a compatibilidade com a massa, a velocidade nominal, o tipo de guia, o arranjo mecânico e os dados do equipamento existente.

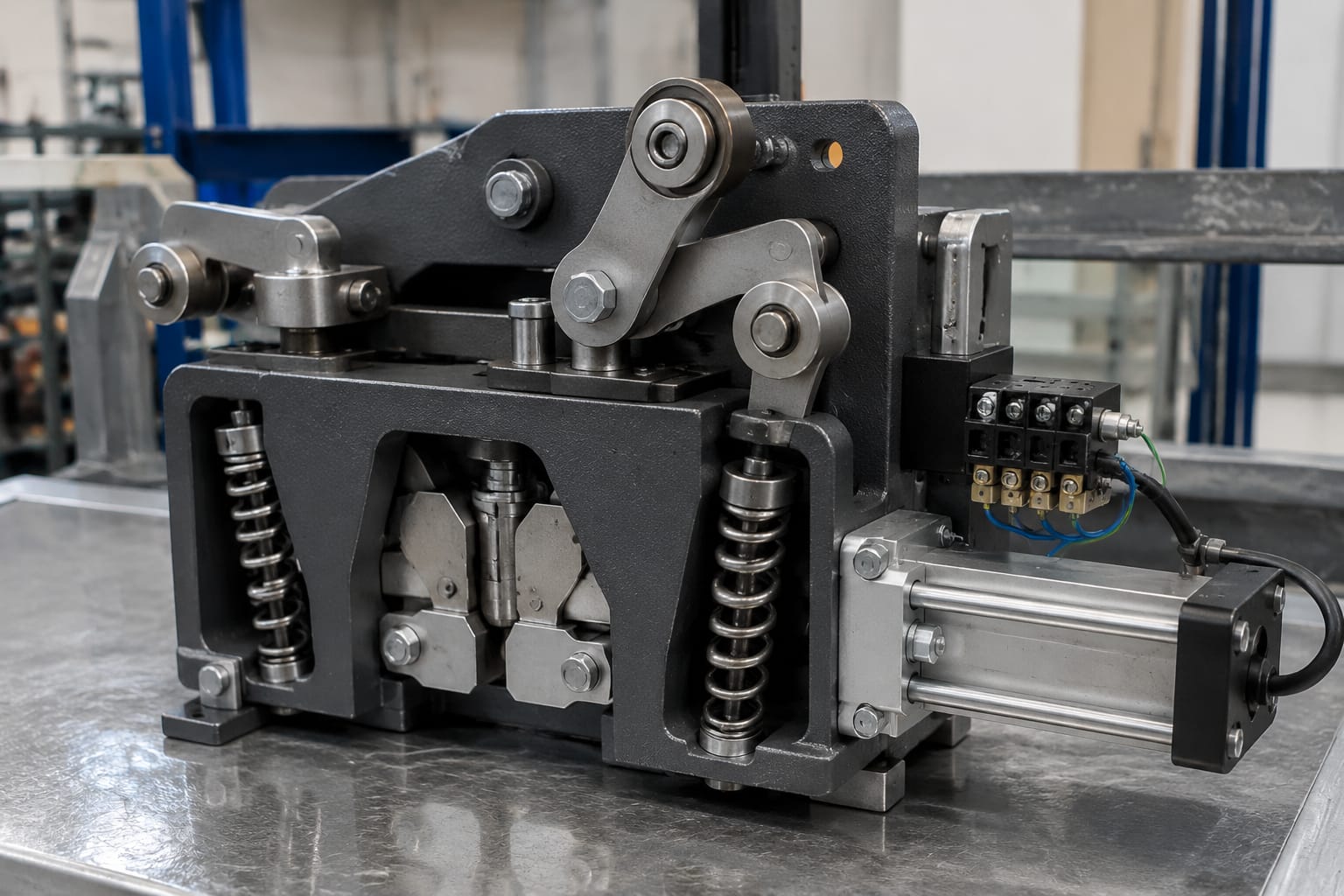

Como o freio de segurança do elevador para a cabina
O freio de segurança atua diretamente sobre as guias da cabina. Quando recebe o comando mecânico do limitador de velocidade, suas cunhas, roletes ou elementos de frenagem pressionam as guias e impedem o deslocamento da cabina.
A atuação é projetada para acontecer em uma situação anormal, como excesso de velocidade no sentido de descida. Dependendo da configuração do elevador e das exigências aplicáveis ao projeto, o sistema também pode proteger o contrapeso ou a massa de equilíbrio.
O processo, em termos gerais, ocorre nesta sequência:
- A velocidade da cabina ultrapassa o ponto de disparo definido para o limitador.
- O limitador bloqueia o cabo do governador.
- O cabo tensionado movimenta a alavanca ou barra de acionamento da cabina.
- A ligação mecânica transmite o movimento aos dois lados do freio de segurança.
- Os elementos de retenção apertam as guias e desaceleram ou travam a cabina.
- Um contato elétrico associado pode interromper o circuito de segurança, conforme o projeto.
O mecanismo precisa atuar de forma coordenada nos dois lados. Um acionamento desigual, uma barra empenada, folga excessiva ou componentes contaminados podem comprometer a resposta do conjunto, mesmo quando as peças parecem visualmente íntegras.

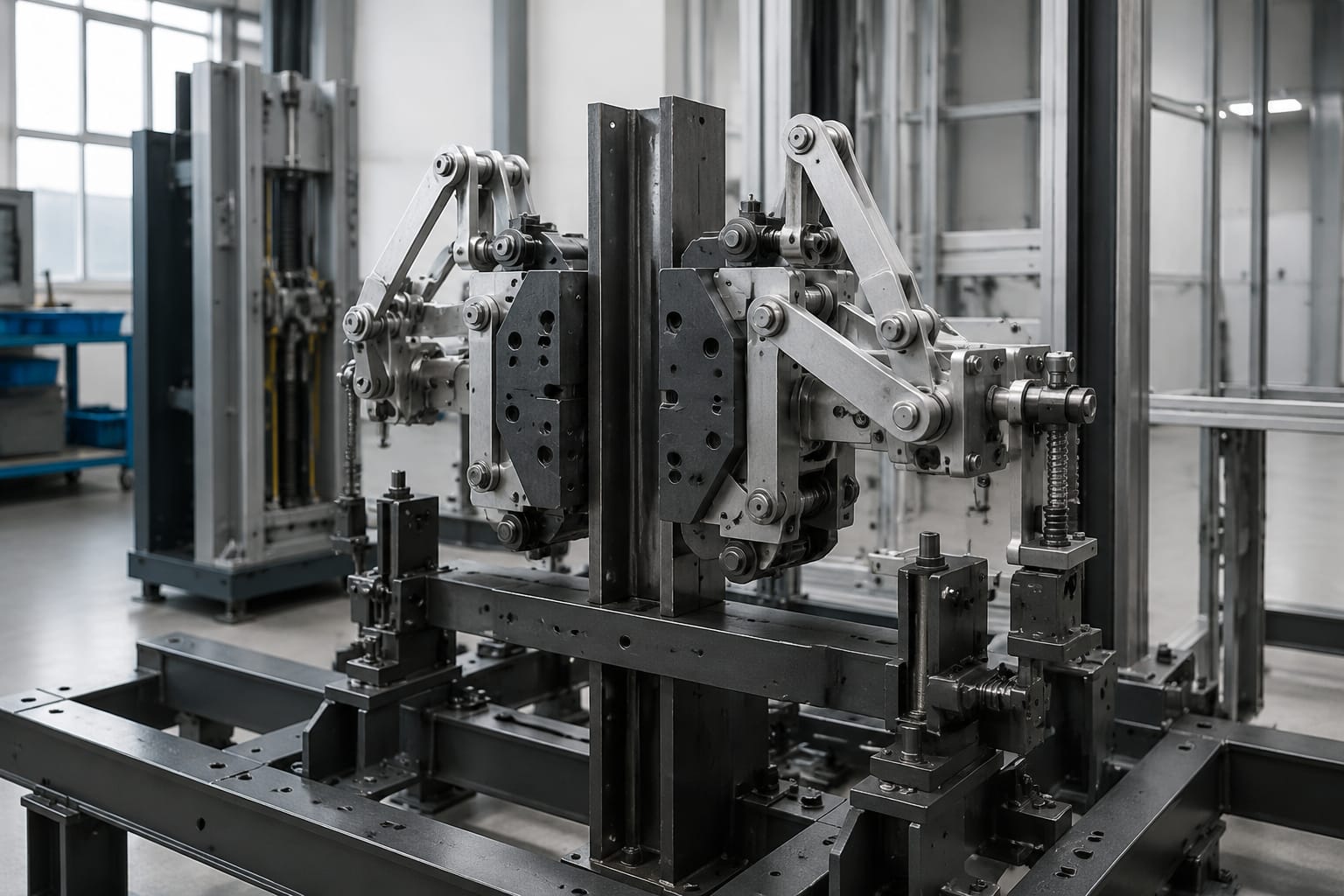

Limitador, cabo, ligação mecânica e paraquedas
O freio de segurança não trabalha isoladamente. A segurança do sistema depende da cadeia formada por limitador de velocidade, cabo do limitador, polias, alavancas, barras de ligação, contatos elétricos e o próprio mecanismo montado no chassi da cabina.
| Componente | Função principal | Pontos de verificação |
|---|---|---|
| Limitador de velocidade | Detecta a sobrevelocidade e bloqueia o cabo no ponto previsto | Ajuste, lacres, condição da polia, funcionamento do contato elétrico |
| Cabo do limitador | Transmite o acionamento do limitador até a cabina | Desgaste, corrosão, tensão, emendas não previstas e condição dos terminais |
| Polia tensora | Mantém a tensão adequada no cabo e pode integrar contatos de segurança | Alinhamento, curso, rolamentos, peso ou tensão aplicável |
| Alavancas e barra de acionamento | Levam o movimento do cabo aos dois lados do conjunto | Folgas, empenamento, fixações, corrosão e simetria de movimento |
| Freio de segurança | Retém a cabina nas guias | Estado das cunhas ou roletes, molas, lubrificação prevista e ajuste |
| Circuito de segurança | Sinaliza ou interrompe condições de segurança conforme o projeto | Continuidade, contatos, fiação, relés e lógica de comando |
É comum tratar o contato elétrico como mero acessório, mas ele integra a estratégia de proteção do elevador quando previsto pelo fabricante. Após intervenção em componentes elétricos relacionados, como chaves de detecção ou suportes de microinterruptor, deve-se conferir o acionamento mecânico e a condição do circuito. Em reposições específicas, consulte a compatibilidade de um suporte de microinterruptor para trava de freio com o conjunto instalado.
A troca de um único item também não elimina a necessidade de avaliar a cadeia completa. Um cabo escorregando no limitador, por exemplo, pode impedir que um freio de segurança novo receba força suficiente para atuar.
Tipos progressivo e instantâneo: diferenças práticas
Os dois grupos mais conhecidos diferem pela forma como retêm a cabina na guia. A escolha não deve ser feita por preferência de compra: ela depende do projeto do elevador, da velocidade, da massa em movimento, do tipo de guia e dos critérios técnicos aplicáveis.
| Característica | Freio instantâneo | Freio progressivo |
|---|---|---|
| Forma de atuação | Travamento rápido da guia | Frenagem com desaceleração controlada |
| Elementos comuns | Cunhas ou travas de ação direta | Cunhas, roletes ou dispositivos de aperto progressivo |
| Efeito sobre a cabina | Parada brusca | Parada distribuída ao longo de um curso de frenagem |
| Aplicação típica | Equipamentos de baixa velocidade, conforme projeto | Elevadores em que é necessária retenção com desaceleração gradual |
| Sensibilidade de ajuste | Alta; erro pode alterar o ponto e a força de travamento | Alta; requer equilíbrio, geometria e ajuste corretos dos dois lados |
| Reposição | Exige equivalência precisa com o conjunto original | Exige confirmação detalhada de capacidade, guia e configuração |
Freio instantâneo
O modelo instantâneo interrompe o movimento de forma abrupta ao prender a guia. Esse comportamento pode ser compatível com determinadas aplicações de menor velocidade, mas transfere esforços elevados à cabina, ao chassi, às guias e às fixações.
Não é apropriado substituir um modelo progressivo por um instantâneo apenas porque a peça parece caber ou tem menor custo. As forças envolvidas, o comportamento de frenagem e a adequação ao sistema podem ser completamente diferentes.
Freio progressivo
O freio progressivo foi desenvolvido para aplicar a retenção de maneira gradual. Em vez de uma parada seca, o mecanismo cria atrito crescente na guia até conter a cabina dentro do curso de frenagem previsto.
O desempenho depende de elementos como condição das guias, perfil e dureza compatíveis, ajuste das molas, geometria das cunhas ou roletes e distribuição correta do acionamento. Um ajuste fora de especificação pode tornar a resposta brusca demais, insuficiente ou assimétrica.
A classificação comercial por si só não resolve a seleção. Dois freios progressivos podem ter interfaces semelhantes, mas capacidades, dimensões e faixas de aplicação diferentes.
Aplicações na cabina e no contrapeso
Na maioria das instalações, o freio de segurança está instalado no chassi da cabina e atua sobre suas guias. Contudo, há projetos que também exigem proteção para o contrapeso ou para a massa de equilíbrio, especialmente quando a configuração do sistema demanda retenção nessa parte móvel.
A aplicação no contrapeso não pode ser presumida a partir do tipo de edifício ou da capacidade indicada na botoeira. É necessário consultar o projeto, a documentação do fabricante e a configuração real da casa de máquinas ou do sistema sem casa de máquinas.
Ao analisar um equipamento, confirme:
- Em qual estrutura está montado o freio: cabina, contrapeso ou ambas.
- O sentido de atuação previsto.
- A massa total considerada no projeto, incluindo cabina, carga nominal e elementos associados.
- A velocidade nominal do elevador.
- O perfil, a dimensão e o estado das guias.
- A presença de contatos elétricos, chaves de rearme ou mecanismos de liberação.
- A compatibilidade com o limitador e o cabo existentes.
Em modernizações, alterações de cabina, aumento de carga nominal, troca de máquina ou mudança de velocidade podem afetar a análise do sistema de segurança. Não se deve supor que o paraquedas anterior continuará adequado depois de uma modificação relevante.
Achados comuns em inspeções
A inspeção periódica deve combinar observação visual, verificação funcional dentro do procedimento técnico aplicável e análise dos registros anteriores. O conjunto não deve ser desmontado ou ajustado sem identificar o modelo, a lógica de atuação e as instruções do fabricante.
Entre as não conformidades recorrentes estão:
- Corrosão em molas, pinos, alavancas, cunhas ou superfícies de articulação.
- Acúmulo de óleo, graxa inadequada, tinta ou resíduos nos elementos de frenagem ou nas guias.
- Folga excessiva em buchas, eixos, articulações e barras de conexão.
- Movimento desigual entre os lados esquerdo e direito do chassi.
- Cabo do limitador desgastado, desalinhado, frouxo ou com terminais comprometidos.
- Alterações improvisadas em alavancas, suportes, molas ou fixações.
- Guia com desgaste, oxidação, rebarba, desalinhamento ou perfil incompatível.
- Contato elétrico sem comutação confiável ou com fixação inadequada.
- Ausência de placa de identificação ou dados ilegíveis no mecanismo.
- Marcas de atuação anterior sem documentação de inspeção, reparo e retorno ao serviço.
Lubrificação merece atenção especial. Algumas articulações podem exigir lubrificação específica, enquanto superfícies de retenção e guias na região de atuação não podem receber qualquer produto indiscriminadamente. Óleo ou graxa onde deveria haver atrito controlado pode reduzir a capacidade de frenagem.
Também é um erro frequente “liberar” o conjunto após uma atuação sem investigar a causa. Antes do rearme, é preciso determinar por que o limitador disparou, avaliar possíveis danos e seguir o procedimento técnico aplicável ao equipamento.
Dados de identificação necessários para reposição
Uma foto isolada raramente é suficiente para comprar um freio de segurança compatível. Para cotar ou comparar peças, reúna dados técnicos e registros dimensionais antes de desmontar o conjunto existente.
A lista abaixo reduz o risco de adquirir uma peça inadequada:
- Fabricante, marca, modelo e código gravado na placa do freio.
- Número de série, quando disponível.
- Tipo de freio: instantâneo, progressivo ou outra denominação do fabricante.
- Aplicação na cabina ou no contrapeso.
- Capacidade ou massa de atuação indicada pelo fabricante.
- Velocidade nominal do elevador.
- Largura, espessura e perfil da guia.
- Dimensões de fixação, furações e distância entre centros.
- Lado de montagem, quando houver versão direita e esquerda.
- Diâmetro e posição do ponto de acionamento do cabo ou da alavanca.
- Tipo e dados do limitador de velocidade associado.
- Fotos nítidas da placa, frente, lateral, fixações e ligação mecânica.
- Histórico de reformas, troca de cabina, alteração de carga ou modernização.
Quando não houver placa, a identificação exige ainda mais cuidado. Medidas, fotos e comparação visual ajudam a iniciar a busca, mas não comprovam a equivalência de desempenho. O ideal é recuperar a documentação do fabricante do elevador, da modernização ou do conjunto de segurança.
Para compradores B2B, a especificação de fornecimento deve separar claramente peça de reposição, conjunto completo, componentes de acionamento e itens elétricos associados. Isso evita receber um corpo mecânico sem a interface, o contato ou o lado de montagem necessário.
Por que ajuste e teste exigem especialistas
O ajuste do freio de segurança altera diretamente a forma como ele atua na guia. Trata-se de um trabalho de segurança crítica, que exige profissionais habilitados, procedimentos do fabricante, instrumentos adequados e condições controladas para ensaio.
A atuação do conjunto envolve energia mecânica elevada. Um procedimento incorreto pode causar danos às guias, à estrutura da cabina, ao cabo do limitador e a outros componentes. Mais grave: pode criar uma falsa sensação de segurança se o sistema parecer liberado, mas não atuar dentro dos parâmetros esperados.
A empresa responsável pela manutenção deve definir o método de teste conforme o projeto, a documentação técnica e as normas aplicáveis à instalação. No Brasil, a verificação pode envolver requisitos técnicos, contratuais, municipais e de normas adotadas para aquele elevador. A versão de norma e o escopo aplicável devem ser confirmados para cada caso, sobretudo em equipamentos antigos ou modernizados.
Não é recomendável:
- Regular molas, cunhas ou roletes por tentativa e erro.
- Fazer testes com passageiros ou sem isolamento adequado da área.
- Adaptar um acionamento para aproveitar uma peça de outro modelo.
- Usar solda, calços improvisados ou peças não equivalentes no mecanismo.
- Rearmar o freio antes de inspecionar o limitador, o cabo e as guias.
- Alterar o circuito de segurança para manter o elevador em operação.
Em sistemas com detecção de movimento ou monitoramento de freio, os componentes elétricos também precisam corresponder ao desenho do circuito. Uma chave de detecção de micro movimento do freio deve ser selecionada conforme a função, o encaixe e os requisitos elétricos do equipamento, não apenas pela aparência.
Documentação depois de um serviço no sistema de segurança
Após inspeção, ajuste, substituição ou teste do freio de segurança, registre o trabalho de modo que a próxima equipe consiga identificar o que foi feito e em qual condição o elevador foi liberado.
Um registro técnico útil inclui:
- Identificação do elevador e do local técnico do equipamento.
- Motivo da intervenção: inspeção programada, atuação do sistema, falha, troca ou modernização.
- Código, modelo e fabricante das peças removidas e instaladas.
- Dados de compatibilidade conferidos, como guia, velocidade e aplicação.
- Condição encontrada nas guias, no cabo, no limitador e nas articulações.
- Ajustes realizados conforme a documentação técnica aplicável.
- Método de teste executado e resultado obtido.
- Verificação dos contatos e do circuito de segurança relacionado.
- Pendências, restrições operacionais ou recomendações de acompanhamento.
- Data, responsável técnico e identificação dos profissionais envolvidos.
A documentação é especialmente importante quando há interfaces com o comando. Se a intervenção alcançar placas ou relés do circuito de segurança, confirme a referência exata e a lógica prevista antes da reposição. Um exemplo é a placa de relé do circuito de segurança para elevador Toshiba, cuja adequação depende da aplicação e da identificação correta da peça.
Perguntas frequentes
O freio de segurança é o mesmo que o freio do motor?
Não. O freio da máquina de tração atua normalmente para manter a cabina parada e controlar a operação. O freio de segurança ou paraquedas é um mecanismo de proteção mecânica que atua sobre as guias em uma condição específica de segurança.
É possível trocar apenas um lado do freio de segurança?
Somente quando isso for tecnicamente previsto e aprovado para aquele conjunto. Como os dois lados precisam atuar de maneira coordenada, trocar apenas um componente sem avaliar o conjunto pode gerar comportamento desigual. Verifique sempre as instruções do fabricante e o procedimento da empresa responsável.
Um freio progressivo pode substituir um instantâneo?
Não automaticamente. Os dois sistemas têm princípios de atuação diferentes e podem exigir condições distintas de velocidade, massa, guia e chassi. A equivalência deve ser demonstrada por dados técnicos, não por semelhança física.
Quando o freio de segurança deve ser substituído?
A decisão depende da condição do componente, de danos após atuação, corrosão, desgaste, perda de identificação, incompatibilidade após modernização ou orientação técnica do fabricante. Não há um intervalo universal que dispense inspeção e análise do equipamento.
Para uma reposição correta, comece pela identificação do conjunto existente e reúna os dados da cabina, das guias, do limitador e do acionamento. A Kelevator atende compradores B2B de peças multimarcas para elevadores; uma solicitação técnica bem documentada ajuda a comparar componentes compatíveis sem transformar a compra em uma substituição por aproximação.
