Painel touch para elevador: falhas, compatibilidade e retrofit

Um elevator touch panel, ou painel touch para elevador, substitui ou complementa os botões mecânicos por comandos sensíveis ao toque e uma interface visual. A escolha correta depende menos da aparência do painel e mais da compatibilidade elétrica e de comunicação com a botoeira, a placa de comando, o display e os recursos obrigatórios de operação do elevador.

Antes de modernizar, confirme a arquitetura do equipamento instalado, a alimentação, o protocolo de comunicação, as dimensões do recorte e os requisitos de acessibilidade. Um painel visualmente compatível, mas eletricamente inadequado, pode causar chamadas sem resposta, comandos intermitentes ou indisponibilidade do elevador.

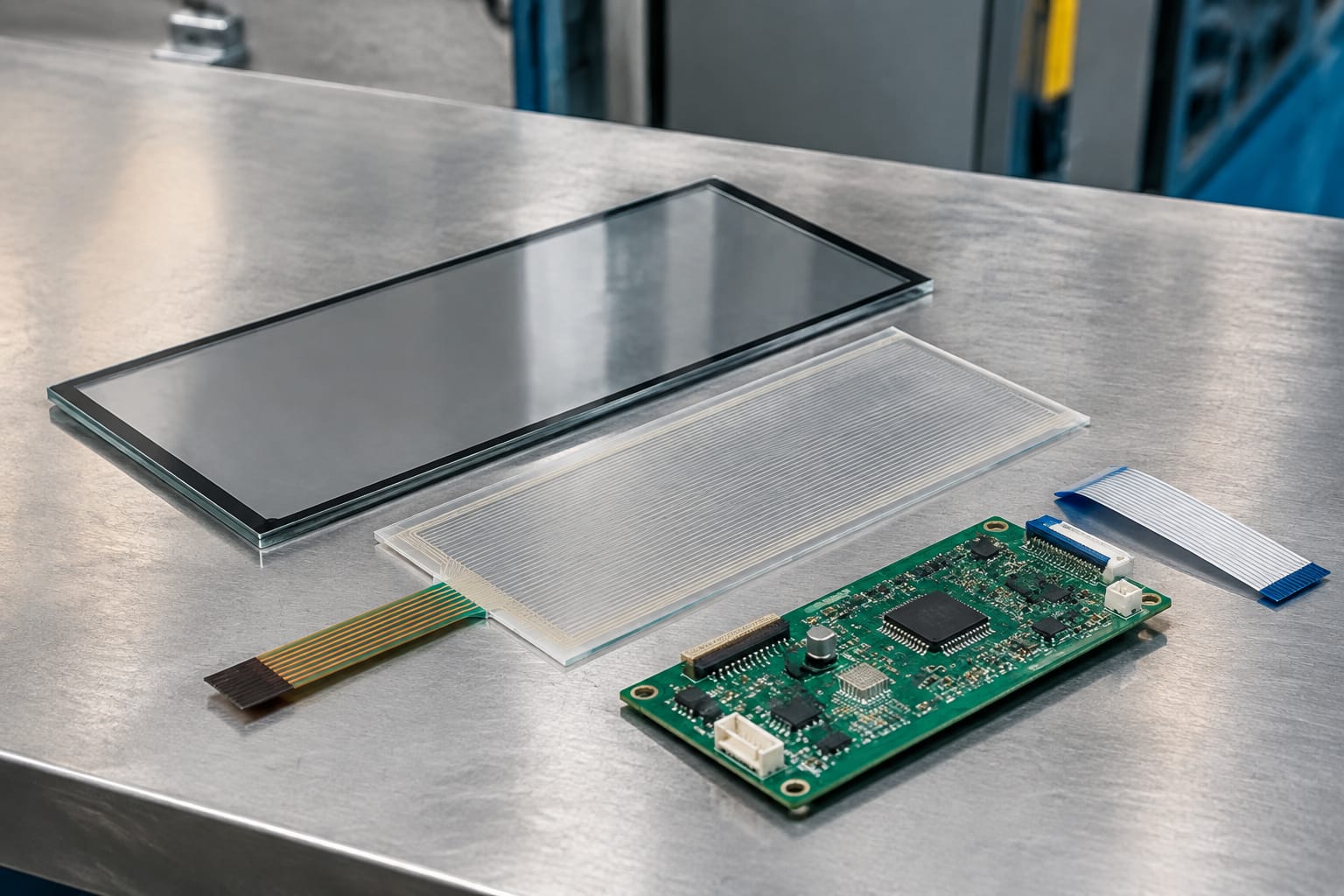

Como funcionam os painéis touch para elevador

Um painel touch detecta o toque do usuário em uma área programada e envia o comando correspondente ao controlador do elevador. Dependendo do projeto, o toque pode ser reconhecido por tecnologia capacitiva, resistiva ou sensores ópticos. A interface pode estar integrada a uma placa eletrônica própria ou conectada a uma placa de botoeira e ao comando por cabos convencionais ou barramentos de comunicação.

Em uma instalação típica, há quatro camadas a avaliar:

• Superfície de comando: vidro, acrílico técnico ou outro material frontal com áreas de toque identificadas.
• Eletrônica do painel: interpreta os toques, controla iluminação, sinais sonoros e, em alguns casos, o display.
• Interface com a cabine: recebe informações como posição, direção de viagem, estado de portas e alarmes.
• Controlador do elevador: processa as chamadas, define a lógica de operação e devolve os sinais de status.

Os painéis mais simples emulam contatos de botões convencionais: quando o usuário toca em um andar, o circuito envia um sinal equivalente ao acionamento de uma tecla. Já soluções mais avançadas trocam dados digitais com o comando, permitindo telas dinâmicas, mensagens de serviço, indicadores de lotação ou modos de acesso restrito.

Essa diferença é decisiva em reposição e retrofit. Uma interface feita para sinais discretos não é automaticamente compatível com uma instalação baseada em CAN, RS-485 ou protocolo proprietário.

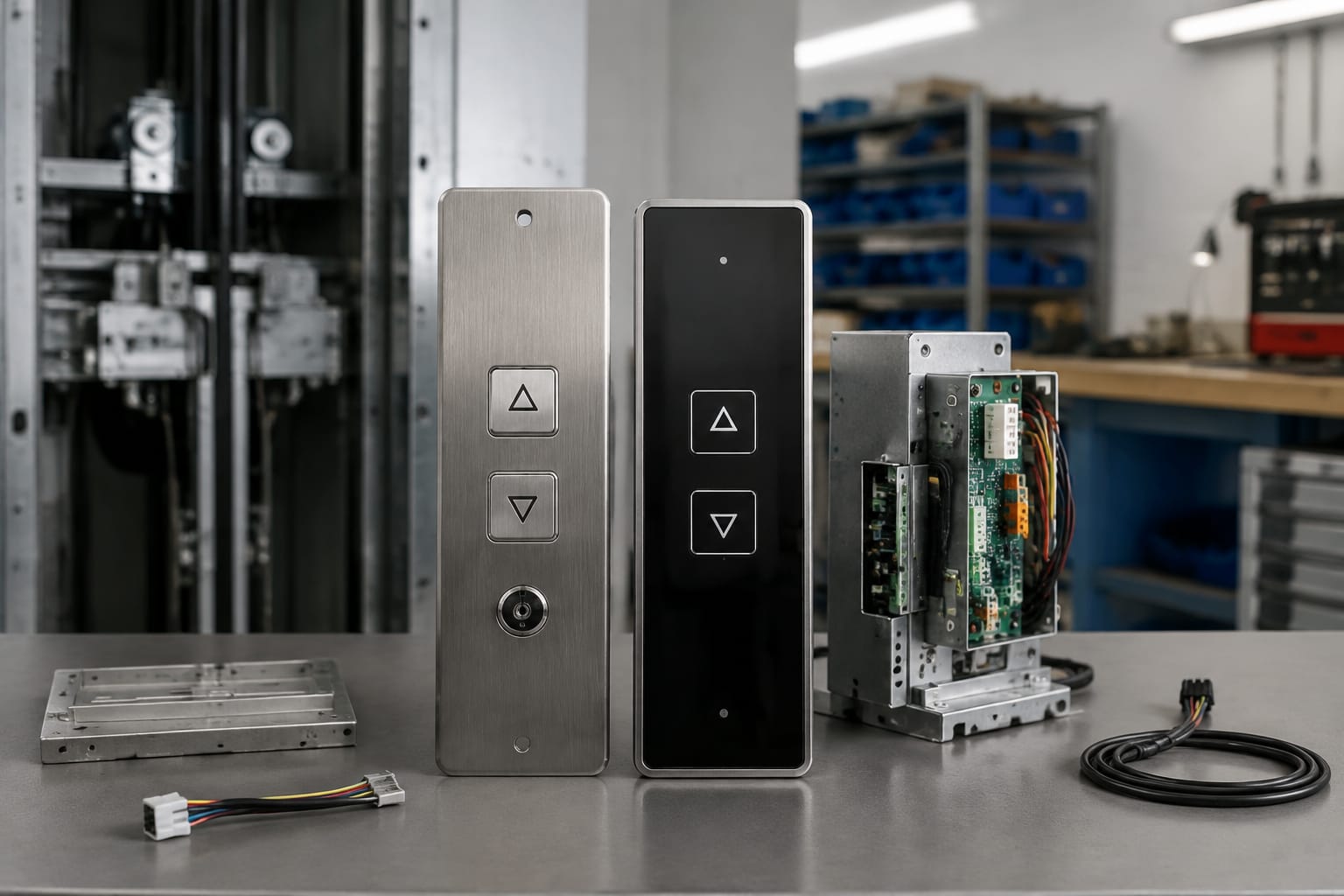

Botões touch versus botões mecânicos

Botões mecânicos continuam relevantes em muitas aplicações porque são simples de diagnosticar, têm retorno tátil direto e podem ser substituídos individualmente. O painel touch oferece uma superfície contínua, maior flexibilidade visual e potencial para apresentar mais informações, mas exige avaliação mais cuidadosa da eletrônica e da operação em contingência.

A decisão não deve se basear apenas em “touch é mais moderno”. Em elevadores sujeitos a uso intenso, vandalismo, umidade, grande variação de temperatura ou limpeza agressiva, o material frontal, a vedação, a resistência do conjunto e a facilidade de manutenção têm peso equivalente ao design.

Em modernizações parciais, também é possível manter botões físicos e renovar apenas o indicador de posição ou a comunicação visual. Isso reduz intervenções na lógica de chamadas quando o controlador existente ainda é adequado.

Opções de display e interface do usuário

O display define o que o passageiro vê, mas não necessariamente como o comando é executado. Há desde indicadores numéricos simples até telas LCD coloridas integradas ao painel touch. A especificação precisa separar a função de cada elemento: seleção de andar, indicação de posição, sentido de movimento, mensagens, alarme e sinalização de serviço.

Indicador numérico ou de segmentos

Displays de segmentos são indicados quando a prioridade é apresentar andar e direção de forma clara e direta. Tendem a ser adequados para interfaces objetivas, com pouca necessidade de conteúdo variável. Confirme cor, contraste, ângulo de visão, luminosidade e leitura sob a iluminação real da cabine.

LCD e telas gráficas

Uma tela LCD pode exibir informações mais completas, como nome dos andares, mensagens operacionais, pictogramas e status de portas. Isso exige compatibilidade entre o display, a controladora associada e a origem dos dados do elevador.

Ao especificar um display LCD, confirme:

• tensão de alimentação e consumo;
• tipo e posição dos conectores;
• dimensões externas, recorte e profundidade disponível;
• resolução, orientação e área útil de leitura;
• protocolo e taxa de comunicação;
• modo de configuração de textos, andares e ícones;
• comportamento após reinicialização ou perda temporária de comunicação.

Para substituições de componentes específicos, uma [placa touch ID para elevador 3300](/products/id-elevator-touch-button-board-3300-lift-parts/) pode ser relevante quando a referência, as conexões e a função do componente correspondem ao conjunto existente. O código gravado na peça não deve ser tratado como única confirmação de compatibilidade: revisão de hardware, pinagem e software também podem variar.

Interface de destino e controle de acesso

Alguns projetos separam a seleção do destino da cabine. O passageiro informa o andar em um painel externo e recebe a indicação de qual cabine utilizar. Outros painéis incorporam credenciais, como cartão ou outro meio de autorização, para liberar determinados pavimentos.

Essas soluções dependem da lógica do grupo de elevadores e não devem ser instaladas como simples troca de botoeira. Além da comunicação, é necessário definir o que ocorre quando o sistema de identificação falha, quando há evacuação ou quando um passageiro precisa acionar recursos de emergência.

Sintomas comuns de falha em painel touch

Falhas em painéis touch podem surgir no sensor, na fonte, no cabo, no aterramento, na configuração ou no controlador. Trocar o painel sem confirmar a origem do problema pode manter a falha e aumentar o tempo de parada.

Em painéis capacitivos, película protetora inadequada, resíduos de limpeza e umidade podem alterar a sensibilidade. O procedimento de limpeza deve seguir a orientação do fabricante do conjunto, especialmente para não atacar a janela frontal, inscrições ou revestimentos.

Também é importante diferenciar falha de entrada de falha na execução da chamada. Um painel pode registrar visualmente o toque, mas o controlador pode rejeitar o comando por bloqueio de andar, modo de segurança, falha de comunicação ou programação.

Compatibilidade com controlador e comunicação

A compatibilidade é o principal critério de uma troca de painel. Ela inclui mais do que encaixe físico ou número de botões. Um componente só deve ser considerado substituto depois de confirmados os sinais, a alimentação, a função e a integração com o sistema de comando.

O que conferir antes de comprar ou instalar

Use esta lista para comparar o item existente e o novo:

• fabricante, modelo e revisão da controladora;
• código completo da placa ou painel atual;
• função do painel: cabine, pavimento, indicador, interface de destino ou acesso;
• quantidade e identificação dos andares e comandos;
• tensão nominal, polaridade e corrente disponível;
• tipo de conector, número de vias e pinagem;
• sinais discretos ou barramento digital;
• protocolo, endereço, terminação e versão de firmware, quando aplicável;
• dimensões da frente, recorte, furação, profundidade e fixação;
• compatibilidade com botoeiras, sinalizadores sonoros e display existentes;
• necessidade de parametrização após a montagem.

Uma [placa de botoeira touch para elevador 3300/3600](/products/elevator-touch-button-board-3300-3600-lift-parts/) deve ser comparada ao equipamento instalado pela aplicação, referência e interface elétrica, e não apenas pela semelhança visual. Em sistemas multimarcas, a identificação de conectores e sinais é particularmente importante, pois controladores diferentes podem usar convenções próprias para chamadas e indicadores.

Não assuma que o protocolo de comunicação é intercambiável. Mesmo quando dois dispositivos usam o mesmo tipo de cabo, podem transmitir dados em formatos, velocidades, endereços ou tensões distintos. Adaptadores improvisados e alterações de pinagem sem documentação podem danificar módulos eletrônicos ou gerar falhas intermitentes difíceis de rastrear.

Acessibilidade e operação de emergência

Um painel touch deve permitir uso compreensível e seguro por pessoas com diferentes capacidades visuais, motoras e sensoriais. A aparência minimalista não pode reduzir a identificação dos comandos essenciais nem eliminar recursos necessários durante uma situação de emergência.

Na prática, avalie:

• contraste suficiente entre fundo, número, ícone e indicação de seleção;
• tamanho e espaçamento das áreas de toque para reduzir acionamentos incorretos;
• retorno claro de que a chamada foi recebida, por luz e, quando aplicável, som;
• identificação tátil ou solução complementar apropriada para comandos essenciais;
• leitura do display em diferentes condições de iluminação;
• identificação inequívoca de alarme, abertura e fechamento de portas;
• acesso a funções de emergência sem depender exclusivamente de uma tela dinâmica;
• comportamento seguro quando o display, a comunicação ou a própria superfície touch falhar.

Os requisitos aplicáveis variam conforme o tipo de elevador, a instalação e a regulamentação adotada. A equipe responsável deve verificar as normas técnicas e exigências locais vigentes para o projeto. O painel não deve ser avaliado isoladamente: altura de instalação, alcance, sinalização, avisos sonoros e demais componentes da cabine fazem parte da experiência de acessibilidade.

Para elevadores existentes, uma alternativa frequente é combinar uma interface touch com comandos físicos de alta prioridade. Essa decisão depende do projeto, das exigências aplicáveis e da capacidade de integração com o comando atual.

Planejamento de retrofit e modernização

O retrofit bem executado começa com um levantamento técnico, não pela escolha do acabamento. Registrar o estado atual ajuda a evitar pedido incorreto, retrabalho de chaparia e incompatibilidade na comissionamento.

Etapas recomendadas

1. Inventarie o sistema atual. Fotografe frente e verso dos componentes, anote códigos, revisões, conectores, cabos, tensões e função de cada placa.
2. Defina o escopo. Determine se a troca envolve apenas a botoeira, o indicador, a interface de cabine, o controlador ou a comunicação entre dispositivos.
3. Mapeie requisitos de operação. Liste andares, subsolos, comandos de porta, alarme, chave, acesso restrito, sinalização e necessidades de acessibilidade.
4. Compare interfaces. Valide medidas mecânicas, alimentação, entradas, saídas, protocolo, endereçamento e necessidade de software.
5. Planeje a instalação. Preveja fixação, rota de cabos, proteção contra vibração, identificação de conectores e tempo de indisponibilidade.
6. Estabeleça o plano de teste. Defina antecipadamente o que será validado em cada andar, na cabine, nos pavimentos e em modos de falha.

Substituir apenas o display pode ser uma solução adequada quando a lógica do elevador, a botoeira e os comandos permanecem funcionais. Um [painel LCD Monarch para sistema de elevador](/products/monarch-system-lcd-display-panel-lift-parts-elevator-accessories/) deve ser selecionado mediante conferência da compatibilidade com o sistema Monarch presente, incluindo conexões e comunicação requeridas pela instalação.

Erros recorrentes em retrofit incluem comprar pelo desenho da frente, ignorar a profundidade disponível atrás da botoeira, reutilizar cabos com terminais deteriorados, não documentar a posição original dos conectores e deixar a parametrização para depois da montagem. Em uma modernização maior, vale manter uma matriz simples com cada sinal antigo, seu destino no novo conjunto e o resultado do teste.

Testes após a instalação

A instalação só deve ser considerada concluída após testes funcionais, visuais e de integração. O objetivo é confirmar não apenas que o painel liga, mas que cada ação produz a resposta correta do elevador em condições normais e previstas de contingência.

Checklist de comissionamento

• Verificar fixação, alinhamento, vedação e ausência de bordas cortantes.
• Confirmar tensão, polaridade, aterramento e integridade dos conectores.
• Testar cada área de toque e cada andar individualmente.
• Conferir a confirmação visual ou sonora de cada chamada.
• Validar abertura, fechamento e demais comandos de cabine previstos.
• Comparar o andar exibido com a posição real da cabine.
• Confirmar indicação de direção e estado de portas, quando existente.
• Testar recursos de acesso restrito e permissões configuradas.
• Avaliar leitura e contraste com a iluminação normal da cabine.
• Testar alarme e demais recursos de emergência conforme o projeto e as exigências aplicáveis.
• Desligar e religar o sistema de forma controlada para verificar reinicialização e recuperação da comunicação.
• Registrar versão de firmware, parâmetros aplicados, referência da peça e resultado dos testes.

Quando houver falha intermitente, registre em que condição ela ocorre: após um período de uso, com portas em movimento, sob determinada iluminação, após limpeza ou apenas em um andar. Esse contexto torna o diagnóstico mais eficiente do que substituir peças por tentativa.

Perguntas frequentes

Painel touch funciona em qualquer elevador?

Não. Ele precisa ser compatível com a alimentação, os sinais ou protocolo de comunicação, o controlador, a função de cabine ou pavimento e a instalação mecânica. Similaridade estética não confirma intercambiabilidade.

É possível trocar somente os botões por uma tela touch?

Às vezes, mas depende de como a botoeira atual se comunica com o comando. Em sistemas de sinais discretos, pode haver uma adaptação mais direta; em arquiteturas digitais, normalmente é necessário validar protocolo, configuração e integração com o controlador.

Um painel touch precisa de manutenção?

Sim. Além da limpeza compatível com o material frontal, é necessário verificar integridade do vidro ou cobertura, fixação, cabos, alimentação, comunicação e resposta das áreas de toque durante a manutenção preventiva.

O que fazer quando o painel acende, mas não chama o elevador?

Primeiro, confirme se o toque é reconhecido pela interface. Depois, verifique retorno ao controlador, estado de serviço do elevador, bloqueios programados, conectores, alimentação e comunicação. A iluminação do painel, por si só, não comprova que o comando foi aceito.

Para selecionar um painel touch, reúna fotos, códigos completos, dados do controlador, pinagem, medidas e a lista de funções necessárias. A Kelevator atende compradores B2B com peças de reposição multimarcas; uma especificação técnica completa permite avaliar com mais precisão a alternativa adequada ao sistema existente.
