Polia de tração de elevador: desgaste, canais e medidas

A polia de tração é o componente que transmite o torque da máquina para os cabos ou cintas de suspensão do elevador. Sua condição determina a tração disponível, a distribuição de carga entre os elementos de suspensão e a regularidade de partida, frenagem e nivelamento da cabine.

Ao buscar uma elevator traction sheave para reposição, não basta conferir o diâmetro externo. É necessário validar o perfil e a quantidade de canais, as dimensões do cubo e do eixo, o tipo de suspensão e a compatibilidade com a máquina de tração. Uma polia visualmente semelhante pode comprometer a aderência, acelerar o desgaste ou simplesmente não se encaixar no conjunto existente.

Como funciona uma polia de tração

A máquina de tração gira a polia, e o contato entre os canais da polia e os cabos de aço ou cintas metálicas cria a força de atrito necessária para movimentar a cabine e o contrapeso. O movimento não depende de dentes ou engrenagens entre a polia e a suspensão: depende da pressão de contato, do ângulo de abraçamento, do material e do estado dos canais.

Em uma instalação equilibrada, a polia deve oferecer aderência suficiente para mover a cabine com segurança nas condições previstas de carga, sem provocar escorregamento indevido nem desgaste excessivo dos cabos ou cintas.

O desempenho do conjunto é afetado por vários elementos que trabalham em conjunto:

• diâmetro e geometria da polia;
• perfil, acabamento e profundidade dos canais;
• número, diâmetro e construção dos cabos, ou tipo de cinta;
• ângulo de abraçamento na polia;
• tensão e equalização entre os elementos de suspensão;
• presença de óleo, pó metálico, umidade ou outros contaminantes;
• condição das polias de desvio, terminais e demais componentes da suspensão.

Por esse motivo, a troca da polia de tração não deve ser tratada como uma substituição isolada. A análise precisa considerar todo o sistema de suspensão e a especificação da máquina.

Aplicações com cabos de aço e cintas de aço

Polias para cabos de aço e polias para cintas metálicas atendem a princípios semelhantes de transmissão por atrito, mas não são intercambiáveis. O formato de contato, a largura do canal e as exigências de inspeção mudam conforme o sistema empregado.

Sistemas com cabos de aço

Em elevadores convencionais, os cabos de aço se assentam em canais individuais usinados na polia. A geometria desses canais influencia diretamente a pressão aplicada ao cabo e, portanto, a capacidade de tração e a taxa de desgaste.

A inspeção deve verificar se todos os cabos apresentam marcas de contato semelhantes. Diferenças evidentes entre os canais podem apontar para equalização inadequada de tensão, desgaste irregular da polia ou desalinhamento. Trocar apenas um cabo, sem avaliar o conjunto, também pode gerar desequilíbrio de comportamento entre cabos novos e antigos.

Sistemas com cintas metálicas

Sistemas com cintas de aço revestidas usam polias projetadas especificamente para essa interface. A cinta possui largura, espessura, revestimento e área de contato diferentes das de um cabo de aço. Assim, a superfície da polia precisa ser compatível com o desenho aprovado para aquele sistema.

Não se deve adaptar uma polia de canais para cabos a uma aplicação com cintas, nem utilizar uma polia de cintas em cabos. Além de impedir o assentamento correto, essa prática pode danificar o revestimento, reduzir a tração e alterar o comportamento previsto pela máquina.

Em aplicações compatíveis com o respectivo equipamento, uma polia de tração para cinta de aço deve ser confrontada com o código, as medidas e a interface da peça instalada, e não somente com sua aparência ou imagem de catálogo.

Perfis de canais e condições de tração

Os canais da polia têm a função de posicionar e sustentar os elementos de suspensão enquanto produzem atrito controlado. O perfil correto é definido pelo projeto da máquina e pelos cabos ou cintas utilizados. Alterar esse perfil sem validação técnica pode mudar a pressão de contato e o comportamento de tração.

Nos sistemas com cabos de aço, os perfis podem ser classificados, de forma geral, em canais de apoio mais arredondados e canais com características que aumentam o efeito de tração. A escolha não é uma decisão de compra independente: o perfil precisa corresponder ao projeto do fabricante da máquina e à especificação da suspensão.

Um erro recorrente é atribuir qualquer perda de tração exclusivamente à polia. Cabos ou cintas fora de condição, tensão desigual, óleo proveniente da máquina, desalinhamento de polias e falhas de ajuste também podem produzir sintomas semelhantes. A peça deve ser substituída quando a inspeção justificar a ação, mas a causa do desgaste deve ser eliminada para evitar repetição do problema.

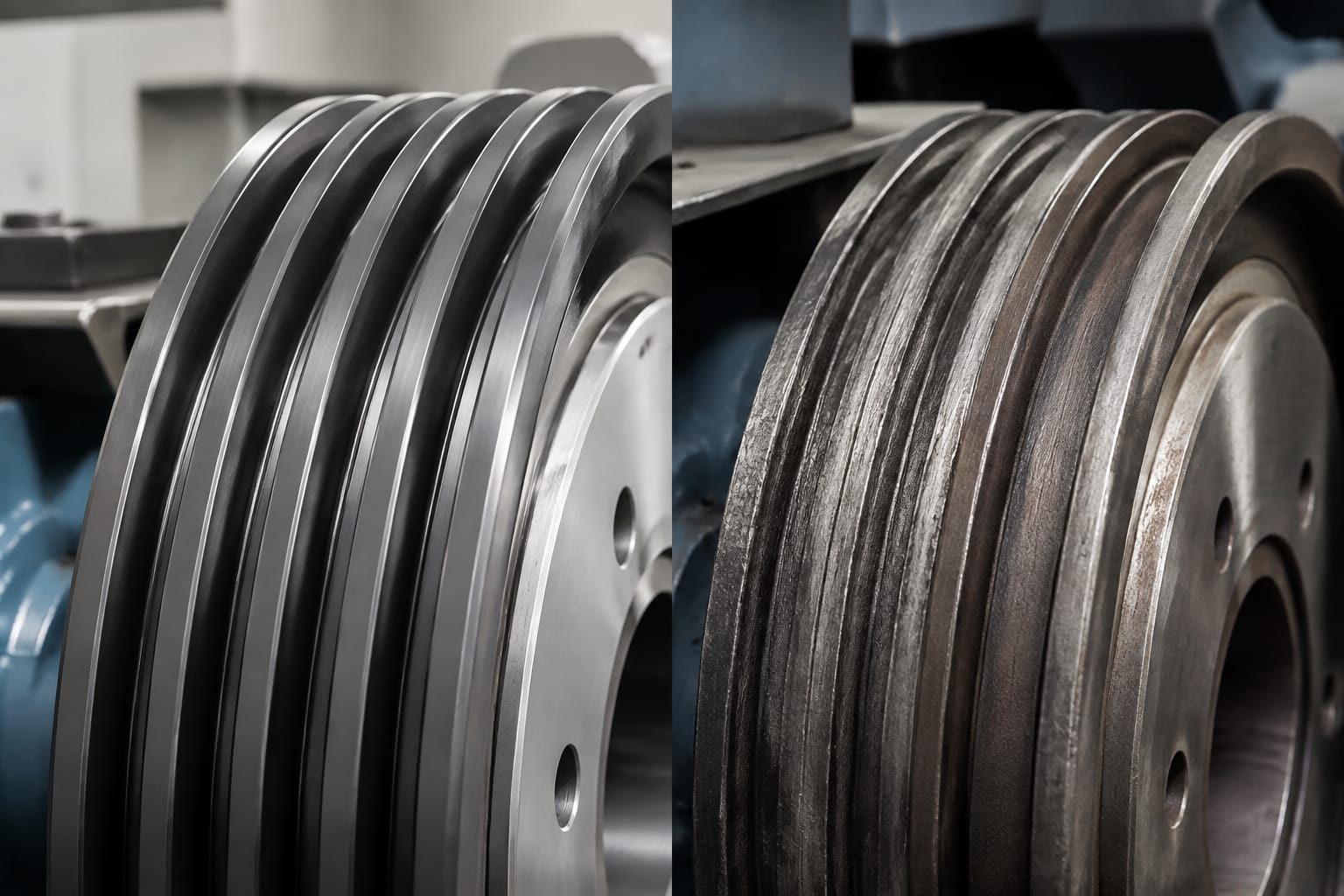

Sinais de desgaste da polia e das cintas

A manutenção preventiva deve comparar o estado atual da polia com os critérios de inspeção do fabricante do equipamento. A aparência por si só não define a condição, mas alguns sinais exigem avaliação detalhada.

Na polia de tração, procure por:

• canais com fundo visivelmente achatado, profundo ou deformado;
• desgaste diferente entre um canal e outro;
• bordas vivas, rebarbas, trincas, corrosão ou pites;
• superfície espelhada, escurecida ou com marcas de escorregamento;
• acúmulo de resíduo metálico, borracha, óleo ou sujeira compactada;
• ruído ou vibração incomum durante a passagem da suspensão;
• indícios de que cabos ou cintas não estão assentados de maneira uniforme.

Nos cabos de aço, devem ser investigados arames rompidos, corrosão, achatamentos, redução de diâmetro, torções e desgaste externo anormal. Nas cintas, a atenção deve se voltar ao revestimento, às bordas, a danos localizados, à exposição de elementos metálicos e a qualquer marca que indique contato inadequado com a polia.

A presença de desgaste não significa automaticamente que apenas a polia deve ser trocada. Quando uma polia nova é instalada contra cabos muito gastos, por exemplo, a superfície nova pode não resolver uma condição de suspensão já comprometida. Da mesma forma, cabos ou cintas novos em uma polia com canais fora de perfil podem se desgastar rapidamente.

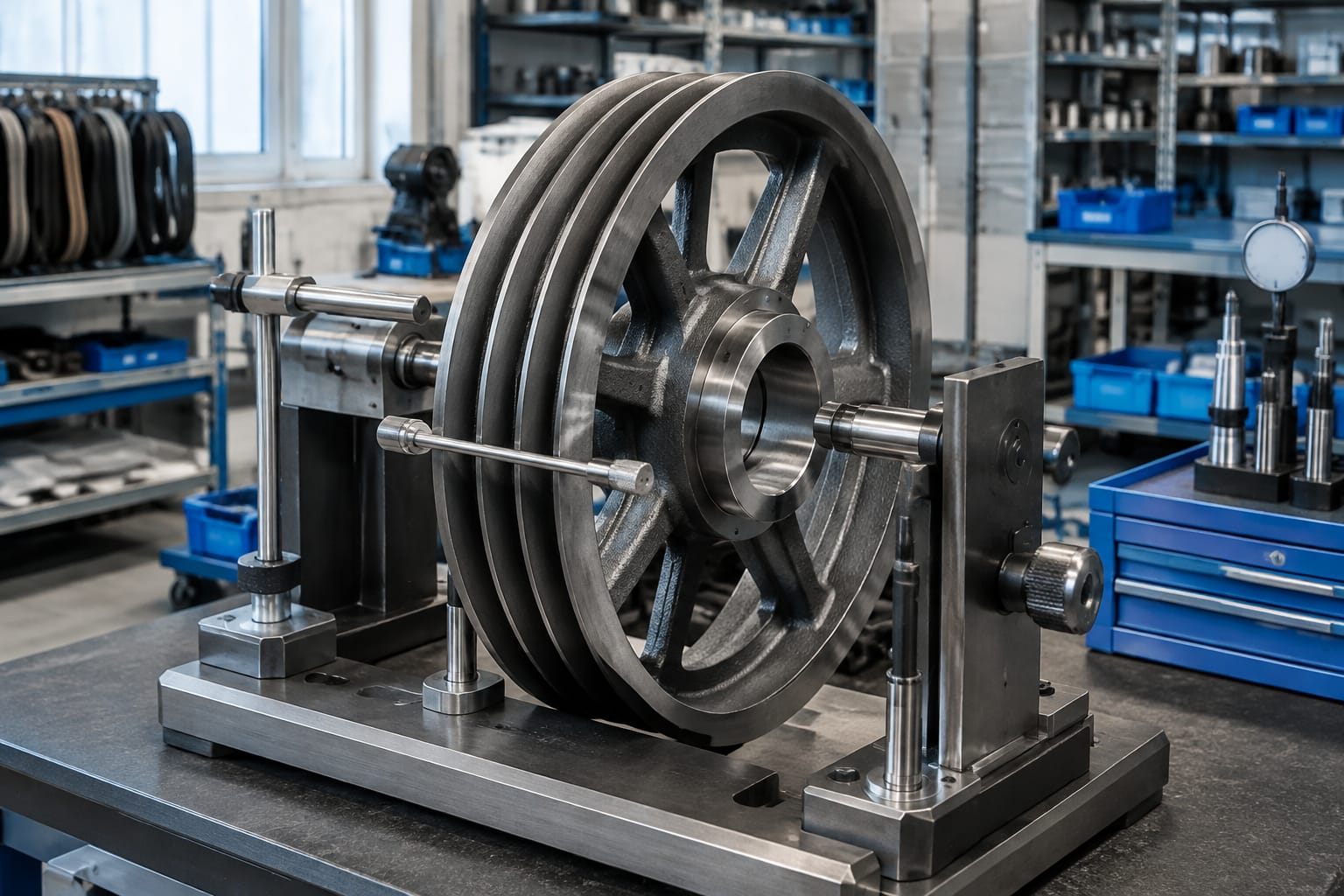

Como medir diâmetro, canais e interface do eixo

A identificação confiável começa com uma medição organizada da peça removida ou instalada. Sempre que possível, use o desenho técnico, o código da máquina ou o código original da polia como referência principal. Medições de campo complementam essa confirmação e são essenciais quando não há documentação completa.

Medidas externas da polia

Registre, no mínimo:

1. Diâmetro nominal ou de referência: confirme onde a medida deve ser tomada conforme o tipo de polia e o desenho disponível. Não substitua essa informação por uma estimativa visual.
2. Largura total do aro: meça a extensão útil que acomoda os canais ou a pista de contato.
3. Número de canais: conte todos os canais ativos e observe se há espaçamento uniforme.
4. Passo entre canais: meça centro a centro em mais de uma posição quando aplicável.
5. Largura, raio e profundidade dos canais: use instrumentos adequados e compare com a especificação, não apenas com um canal vizinho desgastado.
6. Espessura de flanges e demais limites laterais: confirme que a nova peça manterá o posicionamento correto da suspensão.

O diâmetro externo não é necessariamente a dimensão funcional mais importante. A posição em que o cabo ou a cinta trabalha altera a relação de tração e pode influenciar velocidade, alinhamento e assentamento. Por isso, a identificação deve considerar o perfil completo.

Cubo, furo e acoplamento

A parte central da polia precisa se adaptar exatamente ao eixo ou ao conjunto de montagem da máquina. Confirme:

• diâmetro e comprimento do furo;
• presença, largura e posição do rasgo de chaveta;
• tipo de bucha, anel de fixação ou elemento de aperto;
• formato do cubo e distância entre faces de apoio;
• rosca, furações ou parafusos, quando existirem;
• sentido de montagem e espaço disponível no conjunto;
• condição do eixo, da chaveta e das superfícies de contato.

Uma polia com canais corretos, mas com furo ou rasgo de chaveta inadequados, não deve ser retrabalhada sem autorização de engenharia do equipamento. Usinagens improvisadas podem reduzir a resistência do cubo, prejudicar a concentricidade e invalidar a compatibilidade dimensional originalmente prevista.

Para uma reposição voltada a aplicações com polia de aço, vale conferir a ficha de uma polia de tração em aço para elevador juntamente com as medidas reais da instalação e os dados da máquina.

Verifique a compatibilidade da máquina e da suspensão

Compatibilidade é a confirmação de que a polia funcionará no conjunto mecânico existente, e não apenas que poderá ser montada fisicamente. Antes de aprovar uma compra, reúna os dados da máquina de tração, da suspensão e da polia atual.

Uma solicitação técnica bem preparada costuma incluir:

• fabricante, modelo e identificação da máquina de tração;
• código ou part number da polia existente, quando legível;
• tipo de elevador e configuração de suspensão;
• quantidade e tipo de cabos ou cintas;
• dimensões e perfil dos canais ou da pista de contato;
• fotos nítidas da frente, do cubo, dos canais e da marcação da peça;
• medidas de diâmetro, largura, furo, chaveta e furações;
• motivo da substituição e condição observada;
• necessidade de outros itens associados, como buchas, fixadores ou polias de desvio.

Também é necessário verificar se houve modernizações anteriores. Uma máquina, suspensão ou comando pode ter sido alterado ao longo da vida do elevador, e a peça originalmente listada para o equipamento pode não representar mais a configuração instalada.

Em elevadores que utilizam componentes específicos de determinada linha de produto, uma polia de tração para cinta de aço Otis deve ser confirmada pelo código aplicável, pelas dimensões e pela configuração efetiva da máquina. A marca no equipamento não substitui a conferência técnica da peça.

Planejamento da reposição e manuseio

A reposição deve ser planejada como uma intervenção no sistema de suspensão. Antes de parar o equipamento, a equipe precisa ter a identificação confirmada, o procedimento técnico aplicável, ferramentas de medição, dispositivos de movimentação e os componentes auxiliares previstos.

Antes da desmontagem

Documente a posição dos cabos ou cintas, o sentido de montagem e as condições encontradas. Fotografias e medições feitas antes da remoção reduzem o risco de instalar a nova polia invertida, fora de alinhamento ou com uma configuração diferente da original.

Confirme também o peso da polia e o método de içamento. Mesmo peças de dimensões moderadas podem exigir manuseio controlado para não danificar o cubo, os canais ou componentes da máquina. Nunca apoie a polia diretamente sobre a superfície dos canais ou da pista de contato.

Durante a instalação

As superfícies de acoplamento devem estar limpas e livres de danos que afetem o assentamento. A fixação, o torque e qualquer componente de retenção devem seguir o procedimento da máquina. Não use golpes, aquecimento ou força excessiva como forma de compensar incompatibilidade de montagem.

Evite contaminar canais e cintas com óleo, graxa ou produtos de limpeza inadequados. Lubrificantes aplicados indiscriminadamente podem alterar a tração. Quando houver sujeira recorrente, investigue vazamentos, hábitos de manutenção e fontes externas de contaminação.

Erros que devem ser evitados

• escolher a peça somente pelo diâmetro externo;
• copiar medidas de uma polia já excessivamente desgastada;
• misturar cabos e cintas com perfis não projetados para eles;
• substituir a polia sem verificar tensão e equalização da suspensão;
• corrigir canais por usinagem sem uma referência técnica autorizada;
• ignorar desalinhamento de polias de desvio ou desgaste de componentes associados;
• liberar o elevador sem registrar as medições e a condição da suspensão.

Inspeção após a instalação

Após a montagem, a inspeção deve confirmar tanto a instalação mecânica quanto o comportamento do elevador em operação. A peça nova precisa estar alinhada, firmemente instalada e compatível com o caminho dos cabos ou cintas.

Verifique, conforme os procedimentos técnicos aplicáveis ao equipamento:

• assentamento uniforme dos cabos ou cintas nos canais ou na pista;
• alinhamento entre a polia de tração e as demais polias do sistema;
• ausência de contato com flanges, proteções ou partes fixas;
• condição e equalização de tensão dos elementos de suspensão;
• ruídos, vibrações ou marcas novas após os primeiros ciclos;
• aceleração, frenagem e nivelamento dentro do comportamento esperado;
• ausência de patinação sob as condições de teste autorizadas;
• reaperto ou nova inspeção dos elementos de fixação quando previsto pelo procedimento.

Registre o código da peça instalada, as medidas conferidas, a condição dos cabos ou cintas e qualquer ajuste realizado. Esse histórico ajuda a identificar desgaste prematuro e dá à próxima equipe de manutenção uma base objetiva para comparação.

Perguntas frequentes

É possível trocar somente a polia de tração?

Sim, quando a avaliação mostrar que a polia está fora de condição e os demais componentes continuam adequados. Porém, a decisão deve incluir inspeção de cabos ou cintas, tensão, alinhamento e possíveis fontes de contaminação. Uma polia nova não corrige, sozinha, problemas de suspensão ou de ajuste da máquina.

Canais mais profundos sempre melhoram a tração?

Não. O perfil do canal deve ser o especificado para a aplicação. Alterar profundidade, raio ou geometria pode aumentar o desgaste, modificar a distribuição de pressão e produzir um comportamento de tração inadequado.

Posso usar uma polia parecida de outra máquina?

Somente após confirmação técnica de todas as interfaces e condições de trabalho. Máquinas visualmente similares podem usar diferentes diâmetros funcionais, canais, cubos, chavetas, sistemas de fixação e tipos de suspensão.

Quais dados reduzem erros na cotação de uma polia?

O código da polia ou da máquina, fotos legíveis, tipo e quantidade de cabos ou cintas, medidas de canais, diâmetro, largura, furo e chaveta são os dados mais úteis. Informar o motivo da substituição também ajuda a avaliar itens relacionados.

Para definir uma reposição com menos risco, consolide as medidas da peça, os dados da máquina e a condição da suspensão antes de comparar alternativas. A Kelevator atende compradores B2B de peças multimarcas para elevadores; uma especificação técnica completa torna a avaliação da peça compatível mais objetiva.
