Os equipamentos de escada rolante formam um sistema mecânico, elétrico e de segurança interdependente. Degraus, correntes, trilhos, corrimãos, freios, motorredutores, comandos e sensores precisam operar com o ajuste correto para transportar passageiros com regularidade e permitir uma parada segura quando há anormalidade.
Na manutenção, a prioridade não é apenas substituir a peça visivelmente desgastada. É identificar a causa do desgaste, confirmar a compatibilidade com o modelo instalado e verificar os componentes associados. Uma corrente com folga inadequada, por exemplo, pode acelerar o desgaste de rodas, trilhos, pinhões e degraus.

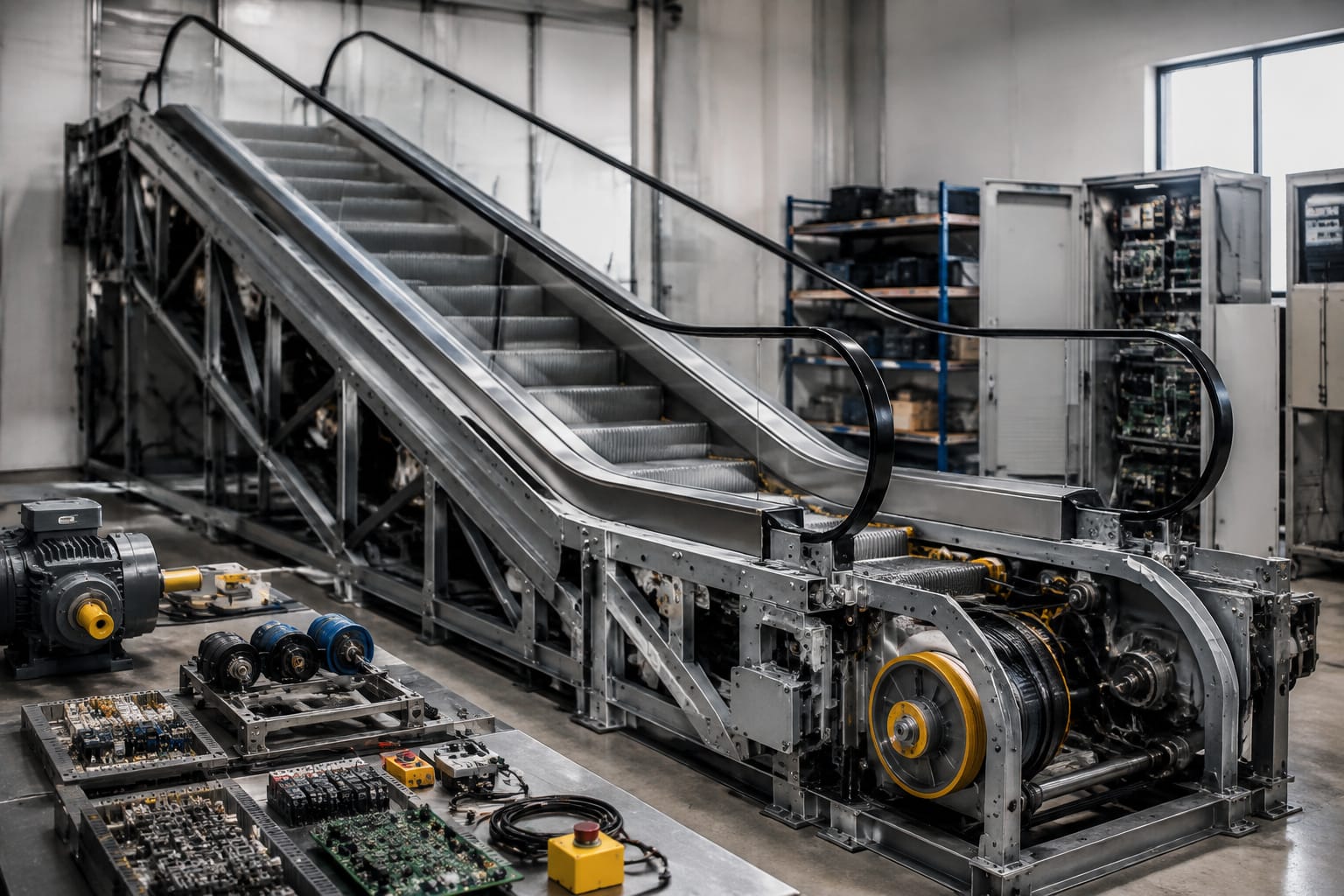

Principais sistemas de uma escada rolante
Uma escada rolante pode ser analisada em grupos funcionais. Essa divisão facilita o planejamento de inspeções, a identificação de falhas e a compra técnica de sobressalentes.
| Sistema | Função principal | Componentes normalmente envolvidos | Risco quando há falha |
|---|---|---|---|
| Transporte de passageiros | Move os degraus em circuito contínuo | Degraus, corrente de degraus, rodas, eixos, trilhos e pinhões | Ruído, desalinhamento, vibração, travamento ou quebra de degraus |
| Corrimão | Oferece apoio e acompanha o movimento dos degraus | Correia do corrimão, roletes, guias, polias, tensionadores e acionamento | Escorregamento, velocidade incompatível e aprisionamento |
| Acionamento principal | Gera e transmite movimento ao conjunto | Motor, redutor, acoplamento, corrente ou correia de transmissão e eixo principal | Parada inesperada, aquecimento, perda de torque ou ruído |
| Frenagem | Imobiliza a escada em condição normal ou de segurança | Freio principal, freio auxiliar, bobinas, molas, discos e controlador | Distância de parada inadequada ou ausência de retenção |
| Controle elétrico | Comanda a operação e monitora condições | Controlador, inversor quando aplicável, contatores, relés, placas e alimentação | Falhas intermitentes, partidas indevidas ou indisponibilidade |
| Segurança | Detecta condições anormais e interrompe o movimento | Chaves, sensores, botões de emergência e dispositivos de monitoramento | Operação com risco para usuários e componentes |
Os nomes, arranjos e interfaces variam conforme fabricante, geração do equipamento e aplicação. Por isso, uma descrição genérica como “freio de escada rolante” raramente é suficiente para uma compra segura.

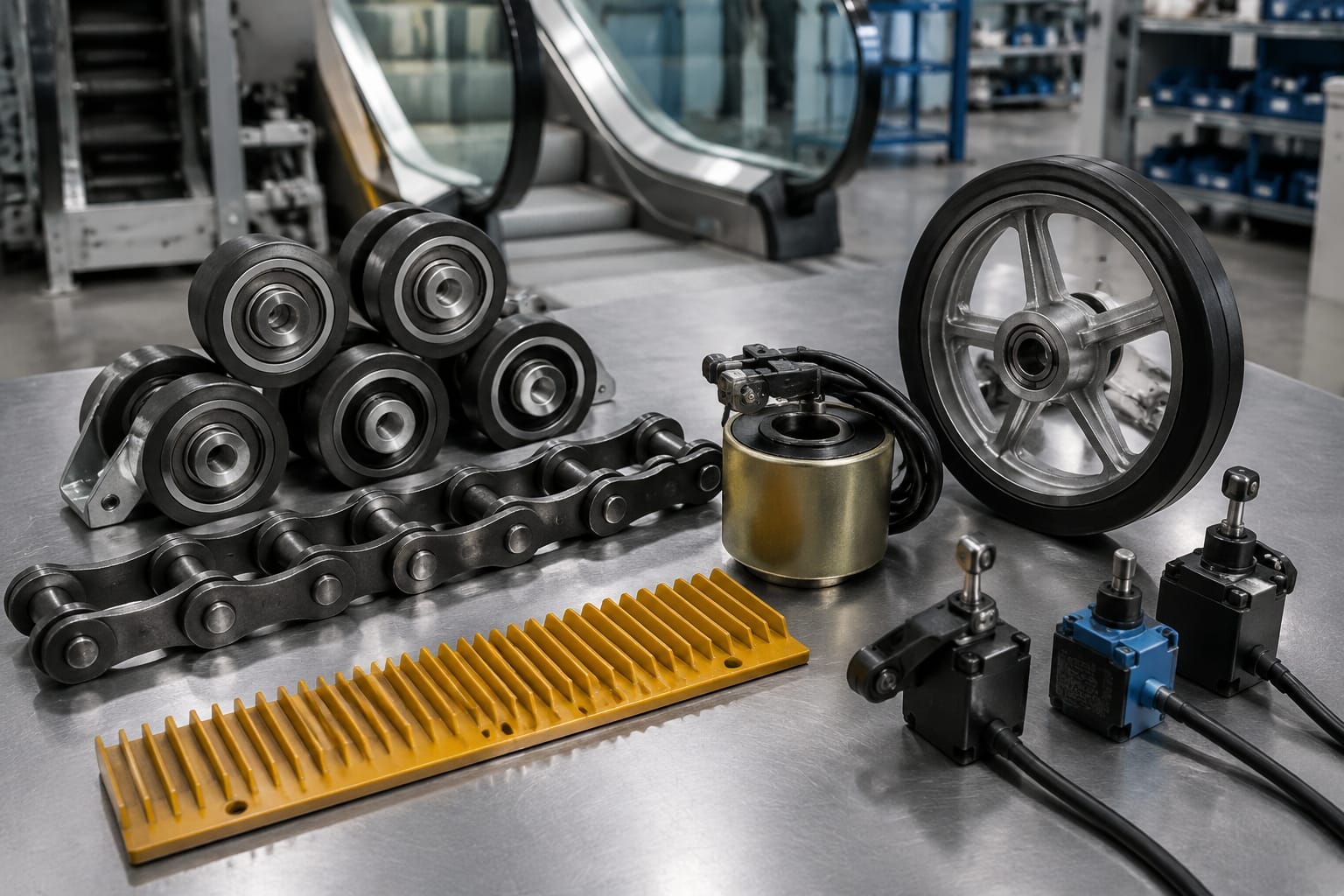

Degraus, correntes, trilhos e placas pente
O conjunto de degraus é a parte mais exposta da escada rolante. Cada degrau se desloca apoiado por rodas e guiado por trilhos, enquanto a corrente de degraus transmite o movimento a todo o circuito. Nas extremidades, as placas pente fazem a transição entre o piso fixo e os degraus em movimento.
Degraus e rodas
Os degraus devem manter geometria, encaixes e rodagem adequados ao percurso. Trincas, deformação, folga excessiva no eixo, sulcos nas rodas ou ruído repetitivo durante o ciclo merecem investigação. A troca isolada de uma roda pode não resolver o problema quando o trilho está marcado ou há desalinhamento no sistema de tração.
Também é necessário verificar:
- integridade dos ressaltos e superfícies antiderrapantes;
- folga entre degraus adjacentes;
- condição dos eixos e fixações;
- desgaste das rodas de tração e de retorno;
- contato regular com os trilhos;
- presença de materiais estranhos na região inferior do degrau.
Corrente de degraus e pinhões
A corrente de degraus trabalha sob carga cíclica e precisa de inspeção consistente de alongamento, lubrificação conforme recomendação do fabricante, articulações e condição dos roletes. Alongamento além do limite definido para o equipamento altera o engrenamento com os pinhões e pode comprometer a sincronização do conjunto.
Ao avaliar uma corrente de reposição, confirme o passo, a quantidade de elos, o tipo de fixação, a posição dos pontos de conexão, o perfil dos roletes e o sentido de montagem. Não presuma compatibilidade apenas pela aparência ou pelo nome comercial do equipamento.
Trilhos e placas pente
Trilhos gastos ou contaminados produzem vibração e desgaste acelerado das rodas. A inspeção deve observar irregularidades, corrosão, fixações, alinhamento e pontos em que o contato se torna anormal.
As placas pente exigem atenção por ficarem nas zonas de entrada e saída. Dentes quebrados, tortos, com folga ou incompatíveis com o perfil do degrau devem ser tratados como condição relevante de segurança. A substituição requer confirmação do desenho, material, furações, cor quando necessária para padronização visual e encaixe com a soleira.
Partes do acionamento e tensionamento do corrimão
O corrimão deve acompanhar o movimento dos degraus sem patinar, puxar para um lado ou apresentar diferença perceptível de velocidade. O sistema costuma incluir um mecanismo de acionamento, polias ou rodas motrizes, roletes de pressão, guias, dispositivos de tensão e elementos de retorno.
Os sinais mais comuns de problema são:
- corrimão mais lento, mais rápido ou intermitente em relação aos degraus;
- desvio lateral e contato contínuo com guias;
- ruído de atrito ou marcas na face interna;
- patinagem em partida, reversão ou carga;
- rachaduras, endurecimento, emendas comprometidas ou desgaste superficial;
- acionamento com vibração ou aquecimento anormal.
A tensão não deve ser ajustada somente para eliminar a patinagem. Tensionamento excessivo pode aumentar a carga sobre rolamentos, polias e o próprio corrimão. Já a tensão insuficiente reduz a transmissão de movimento e favorece o deslizamento. O ajuste deve seguir o procedimento e os valores aplicáveis ao modelo instalado.
Na compra de peças, identifique se o item pertence ao lado direito ou esquerdo, sua posição no percurso, dimensões, tipo de rolamento, furação, perfil de contato e código de peça. Para o próprio corrimão, o comprimento, o perfil interno, a construção e o método de emenda são informações decisivas.
Freio principal e freio auxiliar
O freio principal atua para parar a escada rolante em operação normal e em situações determinadas pelo circuito de comando. O freio auxiliar, também chamado de freio adicional conforme o projeto, é aplicado em arquiteturas que exigem uma camada complementar de retenção ou atuação sob condições específicas.
Esses sistemas podem usar mecanismos eletromecânicos ou eletromagnéticos, com combinação de molas, bobinas, braços, discos, tambores, chaves de monitoramento e circuitos de controle. A configuração precisa ser tratada como conjunto funcional: substituir apenas uma bobina, por exemplo, sem avaliar curso mecânico, superfícies de atrito e sinal de realimentação pode manter a causa da falha.
O que inspecionar no conjunto de freio
Uma rotina técnica deve verificar, conforme os procedimentos do fabricante:
- condição das superfícies de frenagem;
- desgaste e regulagem de pastilhas, lonas ou elementos equivalentes;
- curso e livre movimentação das partes mecânicas;
- atuação das molas e integridade das fixações;
- estado da bobina e das conexões elétricas;
- funcionamento das chaves de monitoramento;
- capacidade de parada e retenção sob as condições previstas;
- contaminação por óleo, graxa inadequada ou partículas.
Não é adequado definir a condição do freio apenas pela inspeção visual externa. Testes funcionais e critérios de ajuste devem obedecer à documentação técnica do equipamento e aos requisitos aplicáveis de segurança.
Em intervenções que envolvam monitoramento do freio adicional, uma placa controladora de freio auxiliar para escada rolante deve ser selecionada por código, revisão, alimentação, conectores e lógica compatível com o comando existente. Uma placa aparentemente semelhante pode ter pinagem ou função de diagnóstico diferente.
Para aplicações específicas da linha Otis, uma placa 508 de freio para escada rolante requer validação adicional da versão do conjunto e da referência originalmente instalada. Código de produto e identificação da placa removida são mais confiáveis do que uma identificação visual.
Motores, acionamentos e controladores
O acionamento principal transforma energia elétrica em movimento mecânico e transmite torque ao eixo da escada rolante. O conjunto pode incluir motor, redutor, acoplamento, correntes ou correias de transmissão, rolamentos, encoder quando previsto, controlador e dispositivos de proteção.
Falhas nesse grupo nem sempre começam no motor. Vibração pode vir de desalinhamento; aquecimento pode estar relacionado à carga mecânica; desarmes podem ser causados por conexões, parâmetros de controle, sensores ou freio que não libera corretamente.
Diagnóstico antes da substituição
Antes de solicitar motor, redutor ou controlador, registre:
- fabricante, modelo e número de série da escada rolante;
- identificação completa da peça removida;
- tensão, frequência e potência indicadas na placa do motor;
- tipo de montagem, eixo, acoplamento e sentido de rotação;
- códigos de falha e condições em que ocorrem;
- fotos nítidas de etiquetas, conectores e conexões;
- alterações anteriores feitas no comando ou na modernização.
No caso de controladores, é essencial comparar revisão de hardware, versão de software quando pertinente, entradas e saídas, protocolos e parametrização. Uma troca de placa sem preservação ou validação dos parâmetros pode gerar novas falhas mesmo quando o componente de reposição é correto.
Chaves de segurança e sensores
As chaves e os sensores atuam para monitorar posições, movimentos, proteções removidas, velocidade, tensão de correntes e outras condições definidas pelo projeto. Quando detectam uma condição fora do esperado, devem enviar o sinal apropriado para que o equipamento pare ou permaneça indisponível.
Entre os pontos frequentemente monitorados estão:
- botão de parada de emergência;
- posição e condição das placas pente;
- ruptura ou deslocamento de degraus;
- tensão ou ruptura de corrente;
- falha de corrimão;
- velocidade excessiva ou diferença de velocidade;
- sentido de movimento;
- condição de freio;
- acesso a painéis e áreas de manutenção.
O erro recorrente é tratar chaves de segurança como itens universais. Mesmo quando o formato parece igual, variam o tipo de contato, a lógica normalmente aberta ou fechada, o atuador, o curso, a capacidade elétrica, a fixação e o conector. A substituição deve preservar a função de segurança projetada, sem improvisos em pontes, ajustes de contato ou derivações no circuito.
Após qualquer intervenção, teste a atuação do dispositivo e confirme no controlador se o estado monitorado é reconhecido corretamente. Uma chave mecanicamente acionada, mas lida de forma inversa pelo comando, não atende ao objetivo do sistema.
Pontos comuns de desgaste e inspeção
A periodicidade de manutenção deve considerar intensidade de uso, ambiente, condições de instalação, fabricante e exigências contratuais ou regulatórias aplicáveis. Ainda assim, uma inspeção organizada costuma priorizar os itens abaixo.
| Ponto de inspeção | Sinais de desgaste ou falha | Ação de manutenção a considerar |
|---|---|---|
| Degraus e rodas | Ruído cíclico, vibração, folga, trinca | Inspecionar rodas, eixos, trilhos e alinhamento |
| Corrente de degraus | Folga, alongamento, engrenamento irregular | Medir conforme procedimento e avaliar pinhões e tensionamento |
| Corrimão | Patinagem, desvio, rachadura, diferença de velocidade | Verificar acionamento, guias, roletes e tensão |
| Redutor e transmissão | Vazamento, aquecimento, ruído ou vibração | Avaliar lubrificação, fixações, alinhamento e componentes associados |
| Freios | Retardo de atuação, ruído, desgaste ou falha de monitoramento | Inspecionar ajuste, elementos de atrito, bobinas e chaves |
| Painel de comando | Alarmes recorrentes, desarme, conexão oxidada | Ler falhas, examinar alimentação, conexões e componentes de comando |
| Sensores e chaves | Paradas intermitentes ou ausência de sinal | Conferir posicionamento, atuadores, fiação e estado elétrico |
| Placas pente e soleiras | Dentes danificados, folga ou sujeira acumulada | Limpar, inspecionar encaixe e substituir itens comprometidos |
A limpeza é importante, mas não substitui a inspeção de componentes. Acúmulo de poeira, fibras, água ou resíduos pode esconder desgaste, interferir na ventilação do motor e afetar sensores. Produtos de limpeza e lubrificantes também devem ser compatíveis com os materiais e as instruções de manutenção do equipamento.
Compra de peças de reposição para escadas rolantes
A aquisição de componentes para escada rolante deve equilibrar disponibilidade, rastreabilidade e compatibilidade técnica. Para contratadas de manutenção, distribuidores, importadores, empresas de modernização e compradores OEM, o custo de uma peça incorreta inclui retrabalho, equipamento parado e risco de intervenção inadequada.
Informações mínimas para cotar uma peça
Envie o máximo possível dos seguintes dados:
- marca, modelo e número de série da escada rolante;
- código do fabricante e descrição presente na etiqueta;
- fotos da peça, do conjunto instalado e dos conectores;
- medidas relevantes, furação e posição de montagem;
- tensão, corrente, frequência ou potência, quando elétricas;
- versão ou revisão da placa eletrônica;
- quantidade necessária e motivo da substituição;
- informação sobre compatibilidade exigida com uma modernização existente.
Para peças mecânicas, medir somente o comprimento externo costuma ser insuficiente. Para placas e módulos elétricos, fotos da frente não bastam sem identificar conectores e etiqueta traseira. Já em itens de segurança, a equivalência funcional precisa ser confirmada com ainda mais rigor.
Critérios para avaliar compatibilidade
Use esta sequência antes de liberar a compra:
- Compare o código original com a referência ofertada.
- Confirme dimensões, interfaces mecânicas e posição de instalação.
- Verifique características elétricas e tipo de conector.
- Confirme a revisão de placa ou a compatibilidade indicada para o conjunto.
- Avalie se o item trabalha com componentes já modernizados.
- Consulte a documentação técnica do fabricante quando houver dúvida.
- Planeje testes e ajuste após a instalação por equipe qualificada.
Evite comprar por foto, por semelhança entre modelos ou apenas pelo nome da marca. Isso é especialmente crítico em componentes de frenagem, controladores, sensores e peças relacionadas ao percurso dos degraus.
Quando a reposição envolver a bobina de um freio adicional, verifique tensão nominal, tipo de conector, dimensões de montagem, curso do atuador e aplicação no conjunto. Uma bobina eletromagnética para freio adicional de escada rolante só deve ser instalada após essa validação técnica.
