Botões de elevador KONE: como identificar e substituir

Escolher botões de elevador KONE para reposição exige mais do que comparar a aparência da peça. Um botão visualmente semelhante pode ter furação, curso, iluminação, conector ou comunicação incompatíveis com a botoeira existente. A identificação correta começa pela posição do componente: cabina, pavimento, painel de comando ou placa de chamada.

Antes de encomendar, registre fotos nítidas da frente e do verso, dimensões, código da peça ou da placa e o tipo de conector. Esses dados reduzem o risco de adquirir um botão que encaixa no painel, mas não funciona corretamente no sistema do elevador.

Botões de cabina KONE versus botões de pavimento

Os botões da cabina e os botões de pavimento atendem a funções diferentes e, em geral, não devem ser tratados como intercambiáveis.

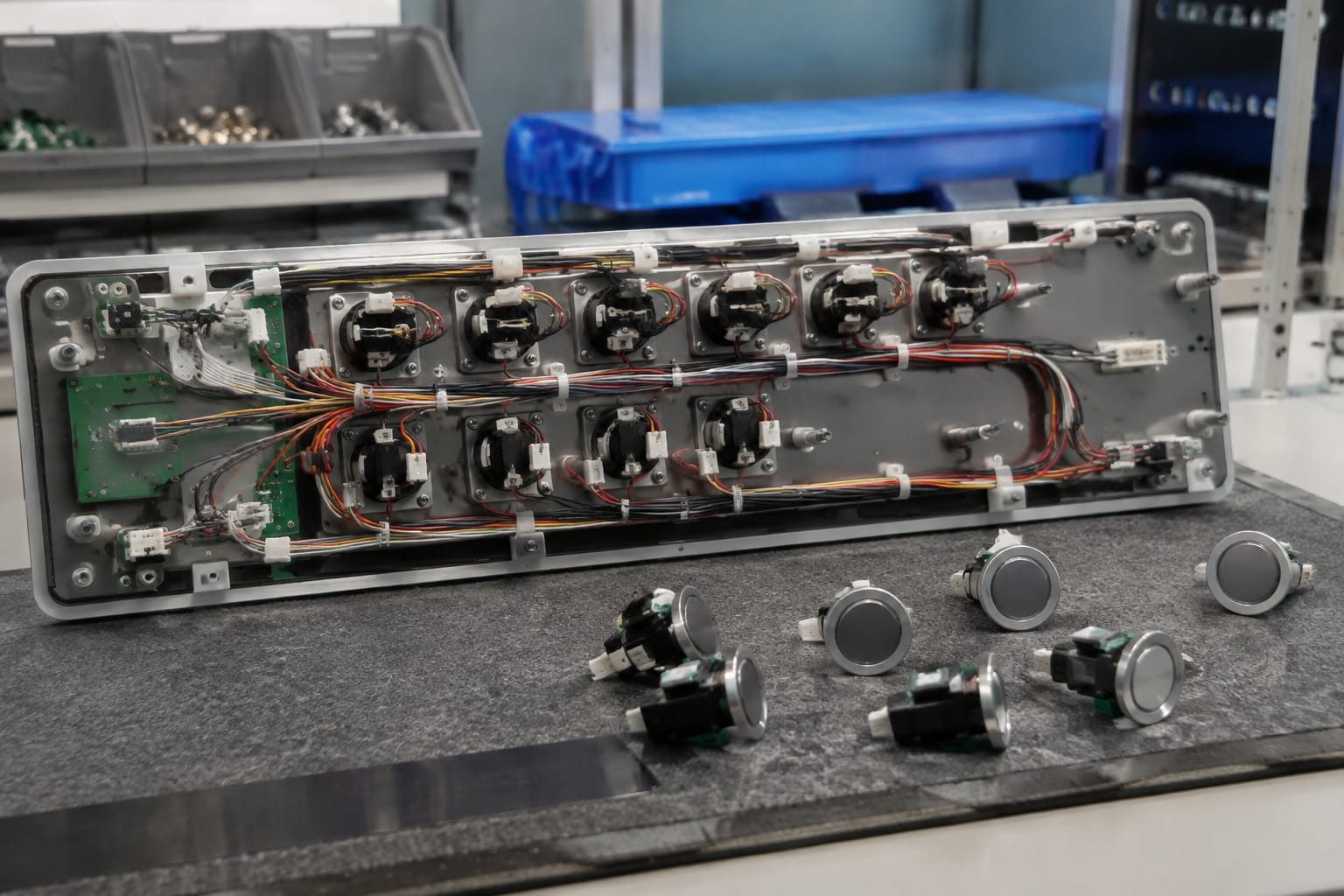

Na cabina, a botoeira de comando reúne botões de andares, abertura e fechamento de portas, alarme, interfone e, conforme a configuração, funções de serviço ou acessibilidade. Esses elementos normalmente trabalham integrados à placa da botoeira de cabina, que envia os comandos ao controlador.

No pavimento, a botoeira de chamada costuma ter botões de subir, descer ou ambos, além de indicadores de posição e direção quando aplicável. Ela pode usar uma placa de chamada própria, com comunicação, alimentação e lógica diferentes da botoeira interna.

A posição não é o único critério. Há instalações em que cabina e pavimento compartilham uma linguagem visual parecida, mas usam peças internamente distintas. Confirme sempre a referência do conjunto e as interfaces elétricas.

Para reposições relacionadas ao painel interno, vale comparar a arquitetura da peça com uma [placa para botoeira de cabina KONE](/products/cob-car-button-board-kone-elevator-parts/), observando especialmente conectores, posição dos pontos de montagem e identificação da placa.

Identifique o painel e o modelo do elevador

O termo “botão KONE” cobre diferentes gerações de equipamentos e diversas configurações de botoeira. Por isso, o primeiro passo é identificar de qual painel a peça foi removida e qual é o equipamento em que ela está instalada.

Comece pela inspeção visual do conjunto. Observe o acabamento do painel, o formato do botão, a disposição dos andares, o tipo de display e a presença de uma etiqueta na parte interna. Em muitos casos, a referência útil não está gravada no botão, mas na placa onde ele é conectado.

Registre os seguintes dados:

• Local de instalação: cabina, hall principal, pavimento intermediário ou painel de serviço.
• Tipo de comando: destino na cabina, chamada de subida, chamada de descida, porta, alarme ou outra função.
• Modelo ou identificação disponível no elevador, controlador, botoeira ou placa.
• Código impresso, etiqueta, revisão e número de série da placa.
• Quantidade de andares e configuração do grupo, quando a peça for de pavimento.
• Fotos do painel completo e do componente desmontado.

Uma foto isolada do botão pode levar a uma conclusão errada. O painel completo mostra o padrão de montagem, o tipo de interface e a família visual do equipamento. Já uma imagem do verso da peça ou da placa revela pinos, cabos, conectores e códigos que frequentemente definem a compatibilidade.

Em modernizações parciais, também é comum encontrar uma cabina com painel substituído e controlador mantido, ou o contrário. Portanto, não presuma que todos os componentes sejam da mesma geração apenas por estarem no mesmo elevador.

Confirme dimensões e montagem do botão

Depois de identificar o local e o conjunto, confira as medidas mecânicas. O diâmetro visível do botão não basta: a compatibilidade depende do recorte do painel, do corpo traseiro, da espessura suportada e do método de fixação.

Meça com paquímetro, quando possível, e anote em milímetros:

• Diâmetro ou largura e altura da face externa.
• Diâmetro, largura ou altura do recorte no painel.
• Profundidade total atrás da botoeira.
• Espessura do painel onde a peça será montada.
• Distância entre pontos de fixação, quando houver suporte ou placa.
• Comprimento e posição de guias, travas ou presilhas.
• Área livre ao redor do componente.

Um botão pode ter a mesma face circular de outro, mas exigir furação diferente ou ocupar mais profundidade. Isso é relevante em painéis compactos, em botoeiras com placas posicionadas logo atrás dos botões e em conjuntos com difusores de luz integrados.

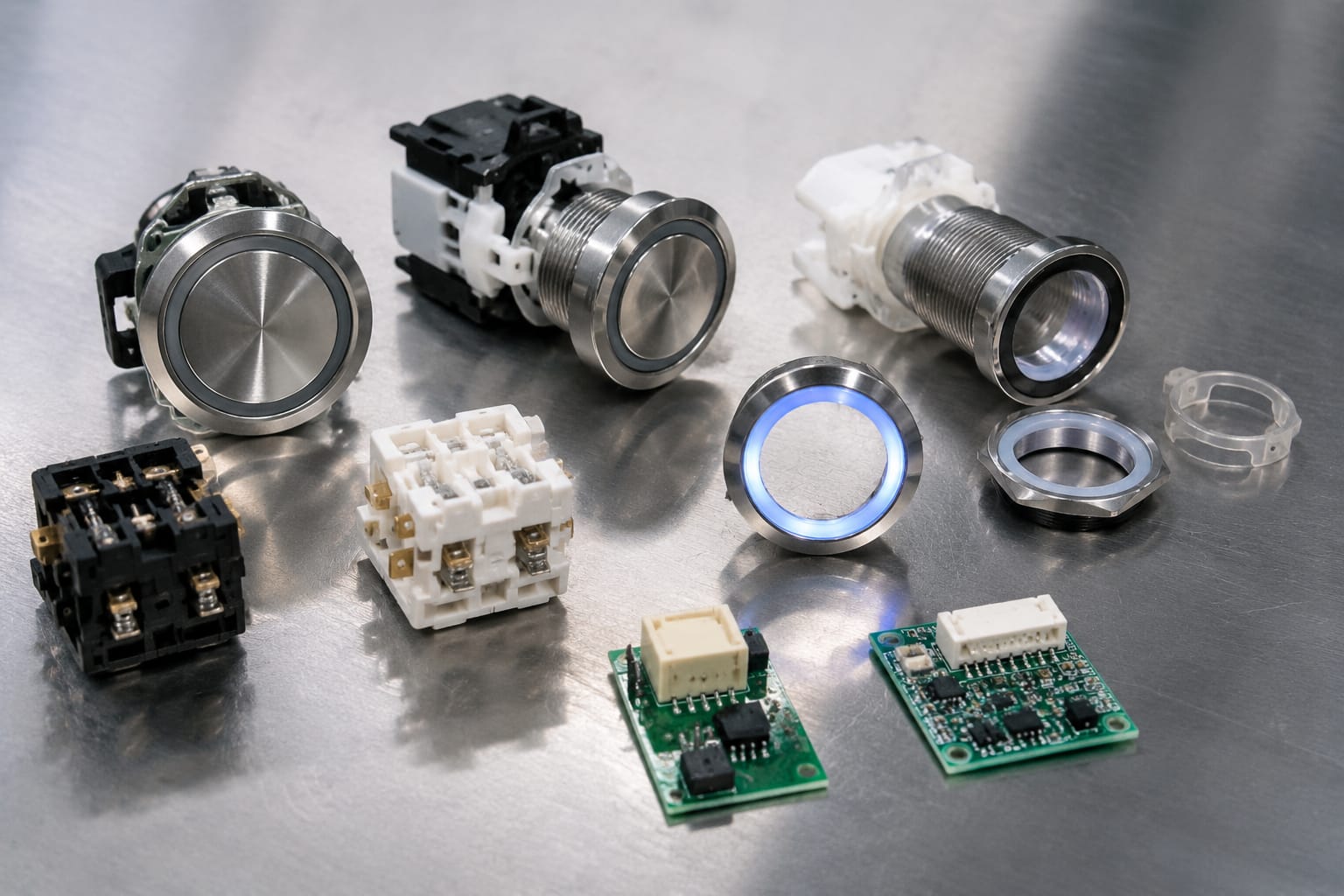

Também confirme como a peça é fixada. As soluções mais comuns incluem encaixe por trava, porca de retenção, suporte plástico, parafusos ou encaixe direto na placa. Não force um componente incompatível para caber no recorte. Adaptar presilhas, ampliar furos ou pressionar o corpo do botão contra a placa pode causar desalinhamento, travamento mecânico ou danos aos contatos.

Verifique inscrições, símbolos e braille

Além do encaixe, o botão precisa apresentar a função correta ao passageiro. Compare:

• Número ou identificação do andar.
• Seta de direção e sentido correspondente.
• Símbolos de abrir e fechar portas.
• Símbolo de alarme ou outra função de emergência.
• Marcação tátil e braille, quando existentes.
• Posição e orientação da inscrição no painel.

Não substitua um botão de chamada por outro visualmente parecido sem confirmar a função elétrica e a sinalização. Uma seta invertida, uma legenda de andar incorreta ou um símbolo inadequado prejudica a operação e pode gerar chamados desnecessários.

Confira tensão e cor da iluminação

A iluminação é uma fonte frequente de incompatibilidade em botões de elevador KONE. Mesmo que o acionamento mecânico seja compatível, o LED, a lâmpada ou o circuito de sinalização pode operar com tensão, polaridade ou controle diferentes.

Antes da compra, identifique como o botão é iluminado:

• LED integrado ao botão.
• Lâmpada ou LED montado na placa.
• Anel luminoso independente.
• Janela ou difusor iluminado por trás.
• Iluminação permanente, de confirmação de chamada ou ambas.

A tensão não deve ser presumida pela aparência. Confirme-a na etiqueta, no esquema elétrico disponível, na placa ou na documentação técnica do conjunto. Se houver terminais polarizados para LED, registre a identificação dos polos e a posição do conector. Em circuitos comandados por placa, também é importante verificar se o componente é apenas um elemento luminoso ou se possui eletrônica integrada.

A cor tem função operacional e estética. Em botoeiras, ela pode indicar estado de chamada, seleção de destino, direção, alarme ou disponibilidade. Compare a cor emitida, não apenas a cor da lente apagada. Uma lente branca, por exemplo, pode emitir tons distintos conforme o LED interno.

Evite fazer substituições com base em “parece igual”. Um botão com iluminação incompatível pode permanecer apagado, ficar permanentemente aceso, apresentar brilho irregular ou sobrecarregar o circuito. Quando a informação não estiver disponível, a abordagem correta é enviar fotos do verso, código da peça e identificação da placa para validação técnica.

Compare códigos do botão e da placa de chamada

O código impresso no botão é útil, mas o código da placa costuma ser ainda mais importante. Isso ocorre porque muitos conjuntos de botoeira dependem da placa para leitura do comando, controle da iluminação e comunicação com o restante do sistema.

Procure códigos em quatro locais:

1. Na face traseira do botão ou no corpo plástico.
2. Na etiqueta do chicote ou do cabo flat.
3. Na placa de cabina ou placa de chamada.
4. No verso da botoeira, suporte ou display.

Ao comparar referências, considere o código completo, incluindo letras, hífens, sufixos e revisão. Uma alteração pequena pode indicar conector diferente, revisão de hardware, cor de iluminação ou outra configuração. Quando houver vários códigos, registre todos e indique em qual peça cada um aparece.

Em botoeiras de pavimento com indicador, a chamada e o display podem estar na mesma placa ou em módulos separados. Nessa situação, a troca de apenas um botão pode depender da compatibilidade com a placa existente. Para analisar esse tipo de conjunto, consulte uma [placa de chamada com display para elevador KONE](/products/call-display-board-kone-elevator-parts-lift-accessories/) e compare formato, conectores e pontos de fixação com a peça instalada.

Código idêntico é o melhor ponto de partida, mas não encerra a análise

Encontrar uma referência idêntica reduz a incerteza, porém ainda vale conferir o estado físico da peça e a configuração do painel. Um componente pode ter sido instalado anteriormente como adaptação, ou a falha pode estar no chicote, na placa ou no próprio controlador, e não no botão.

Quando o código original não está legível, combine evidências: foto do painel completo, dimensões, posição do componente, número de pinos, formato do conector e inscrição da placa. Esse conjunto de dados é mais confiável do que tentar reconhecer a peça apenas pelo acabamento frontal.

Inspecione conectores e fiação

Antes de remover ou encomendar uma peça, examine os conectores e a fiação do conjunto. O botão pode ser ligado por terminais individuais, cabo flat, conector multipinos, chicote com trava ou contato direto sobre uma placa.

Verifique:

• Número de pinos, vias ou terminais.
• Formato do conector e posição da trava.
• Espaçamento entre pinos, quando mensurável.
• Cores e identificação dos fios.
• Integridade de cabos, terminais e isolamento.
• Oxidação, folga, pinos tortos ou marcas de aquecimento.
• Se o botão se conecta diretamente à placa ou a um chicote intermediário.

Não corte, emende ou inverta fios para adaptar um botão sem confirmar o diagrama e o comportamento elétrico do conjunto. Uma ligação incorreta pode afetar o comando de chamada, a indicação luminosa ou a comunicação da botoeira. A intervenção deve ser executada por profissional habilitado e conforme os procedimentos técnicos aplicáveis ao equipamento.

Em sistemas com display LCD ou módulos de chamada integrados, a identificação do cabo é especialmente importante. Uma [placa LCD de chamada para elevador KONE](/products/lcd-display-call-board-kone-elevator-parts-lift-accessories/) pode exigir uma interface específica; por isso, compare a disposição dos conectores e a referência da placa, não apenas o tamanho da tela ou do painel.

Teste o funcionamento após a substituição

A troca só está concluída depois de verificar a operação mecânica, elétrica e visual do conjunto. O teste deve ser feito com o elevador liberado para manutenção, seguindo os procedimentos de segurança da empresa responsável e as orientações técnicas do equipamento.

Uma verificação prática inclui:

• Confirmar que o botão está firme e nivelado no painel.
• Acionar o botão e observar se o curso é regular, sem prender.
• Verificar se a iluminação opera no estado esperado.
• Confirmar o registro da chamada ou do destino selecionado.
• Testar a indicação de direção no pavimento, quando aplicável.
• Avaliar se os demais botões e o display continuam funcionando.
• Inspecionar mensagens de falha ou comportamento anormal no painel.

Em uma botoeira de cabina, teste todos os andares e funções que possam ter sido afetados pela desmontagem do painel, não apenas o botão substituído. Em uma botoeira de pavimento, teste a chamada no sentido correspondente e confirme o comportamento do indicador, quando houver.

Caso o novo botão não funcione, evite concluir imediatamente que a peça está defeituosa. Revise a posição do conector, a polaridade de iluminação, a referência da placa e o estado da fiação. Se o botão antigo também não funcionava, a origem da falha pode estar fora dele.

Informações para enviar a um fornecedor de peças

Uma solicitação bem documentada acelera a comparação técnica e evita trocas por tentativa. Para fornecedores multimarcas, o ideal é encaminhar dados que permitam identificar a peça pelo conjunto, e não somente pela marca do elevador.

Envie esta lista:

• Foto frontal do painel completo.
• Foto aproximada do botão instalado.
• Foto do verso do botão retirado.
• Foto da placa onde o botão se conecta.
• Todos os códigos, etiquetas e revisões visíveis.
• Medidas do botão, recorte e profundidade.
• Quantidade de pinos ou tipo de conector.
• Cor e tipo de iluminação observados.
• Função do botão: andar, porta, alarme, subir ou descer.
• Quantidade necessária.
• Informação sobre a falha encontrada, se houver.

Para uma peça de pavimento, inclua também o número do andar e se a botoeira possui chamada simples, subida e descida, ou display. Para uma peça de cabina, informe a quantidade de paradas e se existem funções especiais no painel.

A Kelevator fornece peças de reposição multimarcas para importadores, distribuidores, empresas de manutenção, modernizadoras e compradores OEM. Ao solicitar uma cotação ou análise de compatibilidade, encaminhar esse conjunto de informações permite comparar opções com mais precisão.

Erros comuns na reposição de botões KONE

Os erros mais recorrentes podem ser evitados com uma inspeção organizada:

• Comprar pelo diâmetro da face sem medir o recorte e a profundidade.
• Usar apenas uma foto frontal para identificar a peça.
• Ignorar o código e a revisão da placa.
• Confundir botão de cabina com botão de pavimento.
• Desconsiderar tensão, polaridade ou cor da iluminação.
• Presumir que conectores com o mesmo número de pinos são equivalentes.
• Trocar o botão sem investigar fiação, placa e contatos.
• Forçar encaixes ou adaptar terminais sem documentação técnica.
• Testar somente a peça nova e deixar de verificar o painel completo.

A seleção correta depende da combinação entre mecânica, eletrônica e função no sistema. Quanto mais completa for a identificação inicial, menor será a chance de parada adicional, retrabalho de instalação ou compra de uma peça inadequada.

Perguntas frequentes sobre botões de elevador KONE

Posso substituir apenas a tampa ou a lente do botão?

Somente quando a construção do botão permitir essa troca e a lente for compatível com o corpo, a iluminação e a sinalização original. Em muitos modelos, lente, difusor, contato e LED formam um conjunto. Avalie a peça desmontada antes de pedir apenas o acabamento frontal.

Um botão de outra marca pode funcionar em um elevador KONE?

Isso depende das dimensões, da montagem, do circuito, do conector e da comunicação do conjunto. Compatibilidade não deve ser definida pela aparência ou pela marca impressa no painel. Em sistemas com placas específicas, a equivalência precisa ser confirmada tecnicamente.

O botão acende, mas não registra a chamada. Qual pode ser a causa?

A iluminação e o comando podem usar circuitos diferentes. O problema pode estar no contato do botão, no conector, no chicote, na placa de chamada ou no controlador. A inspeção deve incluir a peça, o cabeamento e a placa correspondente.

Preciso trocar a placa quando substituo um botão?

Nem sempre. Se o botão equivalente for compatível com a placa instalada, a troca pode ser individual. Porém, se houver dano na trilha, falha de leitura, conector comprometido ou incompatibilidade entre gerações, a placa também precisa ser avaliada.

Para iniciar a seleção, reúna as fotos, códigos, medidas e informações de conexão antes de desmontar definitivamente o conjunto. Com esses dados, é possível comparar a reposição adequada de botões, placas e acessórios sem depender apenas da aparência da peça.
