Peças de Porta de Elevador KONE: Guia de Compatibilidade

A porta de elevador KONE reúne componentes mecânicos, elétricos e de segurança que precisam trabalhar em conjunto. Fechaduras de pavimento, contatos de segurança, faca da porta de cabine, mecanismo de acoplamento, motor, controlador e sensores podem variar conforme o modelo do operador, a geração do equipamento e a revisão instalada.

Para escolher uma peça de reposição, não basta confirmar que ela é “para KONE”. O procedimento mais seguro é identificar o operador da porta, registrar os códigos e conectores da peça removida, conferir tensão e corrente, comparar a montagem mecânica e validar o funcionamento de toda a cadeia de segurança após o serviço.

Como funciona o sistema de porta KONE

Em uma instalação típica, há dois conjuntos relacionados:

• Porta de cabine: movimentada pelo operador instalado sobre ou junto à cabine.
• Porta de pavimento: permanece fechada e travada em cada andar até que a cabine esteja posicionada e a abertura seja autorizada.

O operador de porta controla o movimento de abertura e fechamento. Ele normalmente combina um motor, uma transmissão ou conjunto mecânico, um controlador eletrônico, sensores de posição e elementos de ligação com as folhas da porta. A arquitetura exata depende do equipamento.

Quando a cabine chega ao pavimento, a faca da porta ou outro dispositivo de acoplamento interage com o mecanismo da porta de pavimento. Esse movimento libera e movimenta a porta do andar junto com a porta de cabine. Ao fechar, a fechadura precisa engatar corretamente e seus contatos precisam confirmar a condição de porta fechada e travada.

A lógica de segurança não deve ser tratada como um simples sinal de comando. O elevador só deve permitir movimento quando as condições previstas para portas, travas e demais circuitos de segurança estiverem satisfeitas. Por isso, uma peça que pareça eletricamente compatível pode ainda ser inadequada por diferenças de curso, posição, força, encaixe ou sequência de acionamento.

Fechaduras de porta e contatos de segurança

A fechadura de porta de pavimento tem duas funções relacionadas, mas distintas: manter a porta fisicamente travada e fornecer ao circuito de segurança a confirmação de que o travamento ocorreu. Em alguns conjuntos, o contato é integrado à fechadura; em outros, pode ser montado como componente separado ou associado a um mecanismo específico.

Durante a seleção, verifique:

• código gravado no corpo da fechadura ou na etiqueta;
• lado de instalação e sentido de abertura;
• posição e formato do gancho, lingueta ou trinco;
• distância entre pontos de fixação;
• posição do contato e quantidade de terminais;
• tipo de conector e comprimento dos cabos;
• curso necessário para liberar e travar;
• compatibilidade com a porta de cabine e o mecanismo de acoplamento.

Um contato de segurança não deve ser substituído apenas porque tem a mesma quantidade de terminais. É necessário confirmar a função dos contatos, a configuração normalmente aberta ou normalmente fechada, a capacidade elétrica aplicável e o modo como o componente é acionado no conjunto original.

Também é importante diferenciar:

• Contato de porta fechada: indica que a folha chegou à posição esperada.
• Contato de travamento: indica que a porta de pavimento está mecanicamente bloqueada.
• Intertravamento da porta de cabine: confirma a condição correspondente no conjunto da cabine.
• Contato auxiliar: pode ser usado para monitoramento ou lógica adicional, conforme o projeto.

Nunca faça uma ponte permanente em um contato de segurança para “testar” o funcionamento do elevador. Esse procedimento elimina a proteção que o componente deveria fornecer e pode mascarar um problema mecânico. O diagnóstico deve ser realizado por profissional habilitado, seguindo o esquema elétrico e os procedimentos de segurança da instalação.

Para comparar opções de reposição, veja os componentes de fechadura, roda, chave e suporte para portas KONE. A página pode ajudar a localizar a família de peça, mas a confirmação final deve ser feita com o código e as características do equipamento instalado.

Facas de porta e ligações mecânicas

A faca da porta de cabine, também chamada em alguns contextos de dispositivo de acoplamento, transmite o movimento da cabine para a porta de pavimento. Ela precisa abrir e fechar o mecanismo de travamento do andar sem interferir nas folhas, nos roletes ou nos limites de movimento.

Os problemas mais comuns nessa área não são necessariamente causados por uma única peça quebrada. Desalinhamento, folga, desgaste de roletes, fixação frouxa ou ajuste incorreto podem produzir sintomas semelhantes aos de uma faca defeituosa.

Antes de substituir o conjunto, observe:

1. Se a faca está alinhada com o mecanismo de travamento em todos os pavimentos.
2. Se há marcas de contato ou interferência entre a faca e os componentes da porta.
3. Se os elementos móveis retornam à posição inicial sem prender.
4. Se a distância entre a cabine e a porta de pavimento permanece dentro do ajuste previsto.
5. Se o movimento ocorre de maneira uniforme durante abertura e fechamento.
6. Se suportes, parafusos e chapas apresentam deformação ou folga.

Uma faca visualmente parecida pode ter comprimento, altura, curso ou pontos de fixação diferentes. Essas diferenças podem impedir o destravamento completo ou causar esforço excessivo no motor do operador.

Consulte também o conjunto de faca da porta de cabine e dispositivo de fechadura KONE quando a necessidade envolver o acoplamento entre a porta de cabine e a porta de pavimento. A aplicação correta ainda depende da configuração mecânica do elevador.

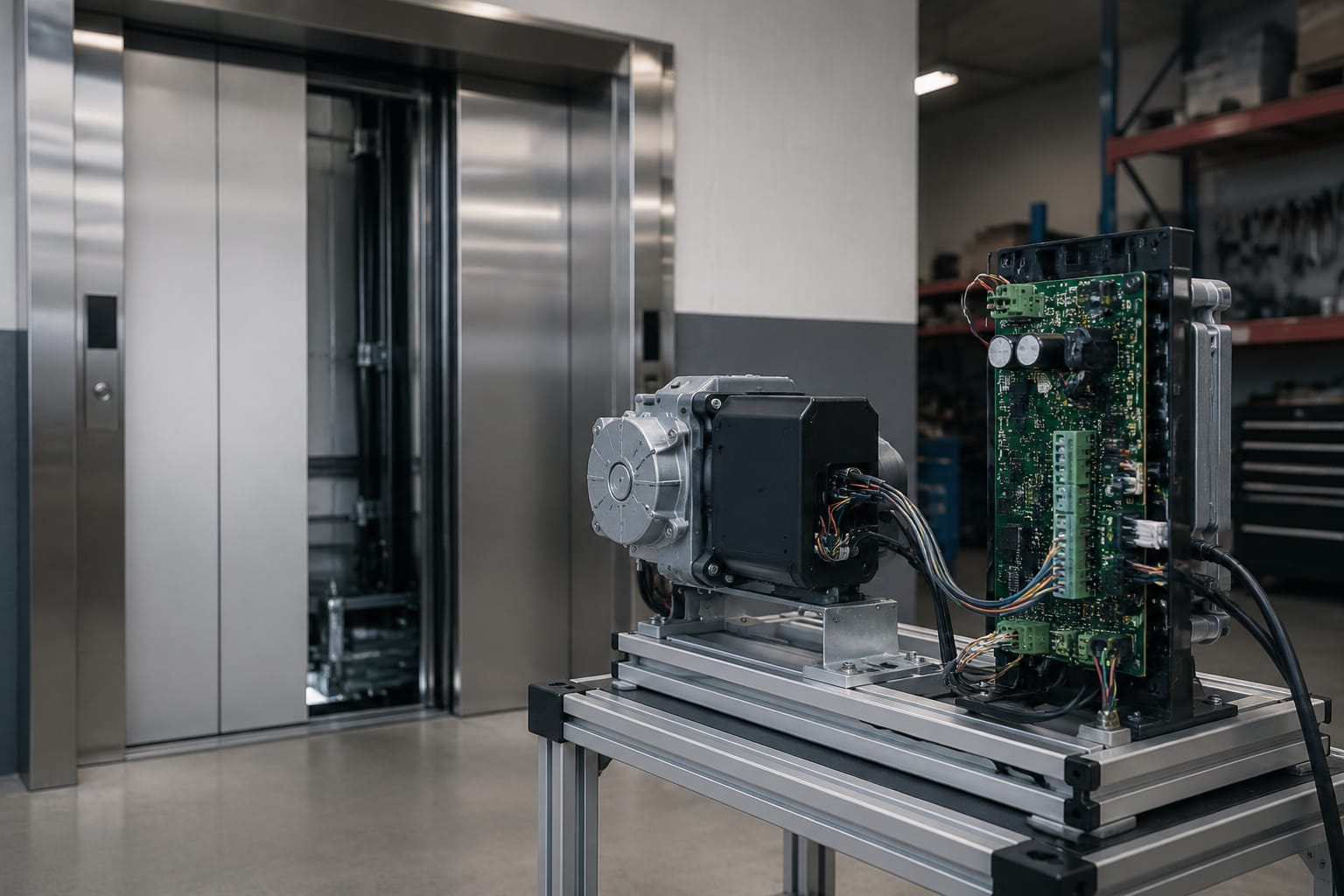

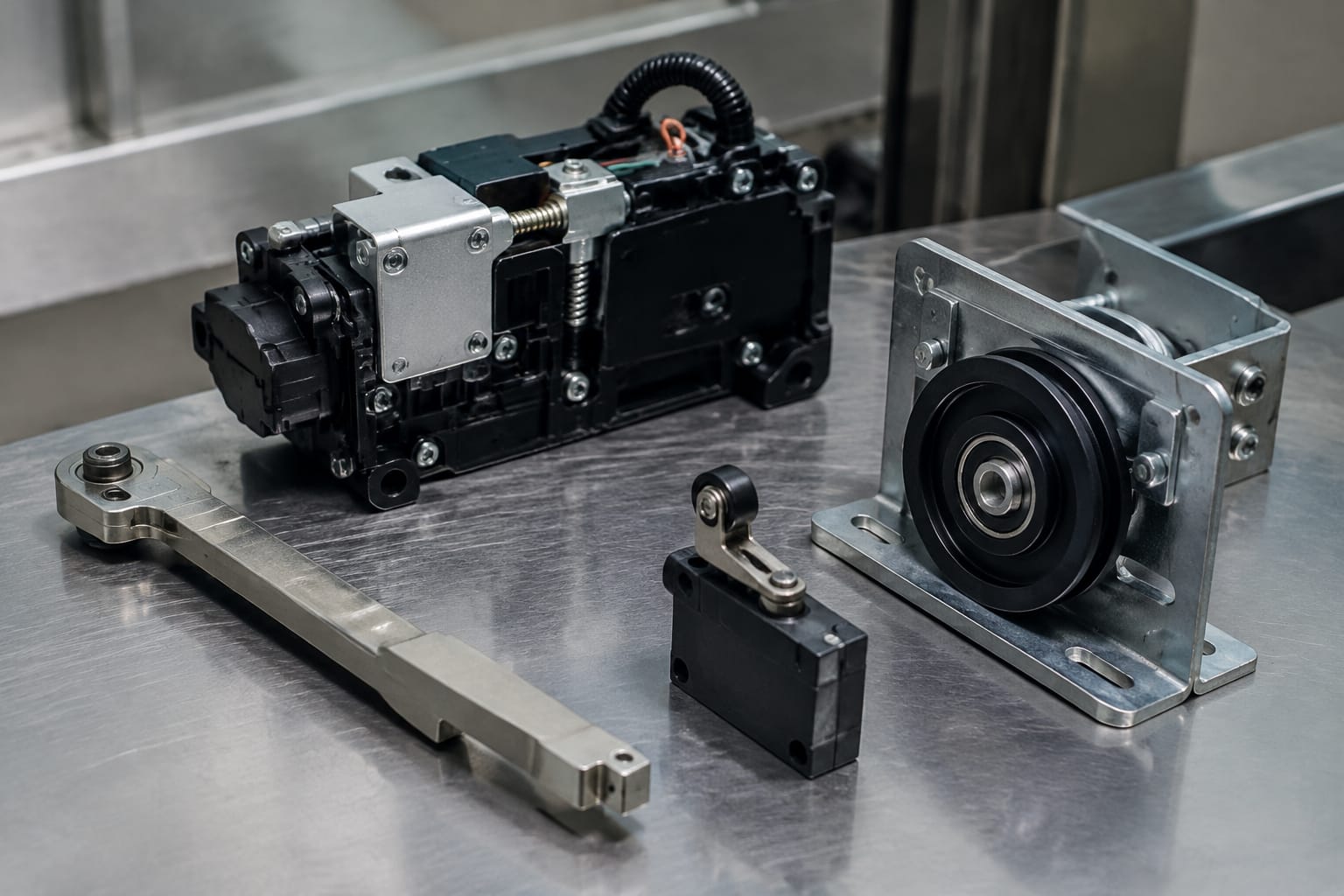

Motores de porta e controladores

O motor fornece o movimento, mas o controlador é responsável por comandar esse movimento conforme os sinais de posição, velocidade, torque e segurança disponíveis no sistema. Em um operador de porta, trocar somente o motor pode não resolver a falha se o problema estiver no controlador, no encoder, no chicote, na transmissão ou no ajuste mecânico.

Na comparação de motores, confirme:

• tensão nominal e tipo de alimentação;
• corrente ou faixa de operação;
• potência e características de torque;
• rotação e sentido de giro;
• tipo de eixo, engrenagem ou acoplamento;
• dimensões e pontos de fixação;
• conector e pinagem;
• compatibilidade com o controlador;
• presença e tipo de sensor de posição;
• revisão ou variante indicada na etiqueta.

Já para o controlador, a análise deve incluir:

• código completo da placa ou unidade;
• versão ou revisão do hardware;
• tensão de entrada e saídas disponíveis;
• tipo de comando recebido do sistema do elevador;
• compatibilidade com motor e sensor;
• conectores usados e posição de cada um;
• parâmetros necessários para inicialização;
• compatibilidade com o operador completo, não apenas com a marca.

O controlador pode reconhecer uma condição de falha por causa de uma porta pesada, uma correia tensionada incorretamente ou uma folha desalinhada. Por isso, o código de erro não deve ser interpretado isoladamente como prova de defeito eletrônico.

Em serviços de manutenção ou modernização, vale considerar o conjunto completo: motor, controlador, transmissão, polias, correia, sensor, suporte e chicote. A troca de um único item é adequada quando o restante foi testado e permanece compatível. Quando há desgaste generalizado, instalar uma peça nova em um mecanismo comprometido pode apenas deslocar o problema para outro componente.

Veja a categoria de motores e controladores de porta para peças KONE para comparar os tipos de componentes disponíveis para essa função. A identificação pelo código original continua sendo essencial antes de solicitar uma substituição.

Identifique o modelo do operador de porta

A informação mais útil para comprar uma peça é o código do operador ou do componente removido. A marca do elevador, por si só, não define a compatibilidade. Um mesmo edifício pode ter equipamentos KONE de diferentes gerações, ou uma instalação modernizada com componentes de fornecedores e revisões distintas.

Procure informações em:

• placa de identificação do operador;
• etiqueta do motor;
• etiqueta ou serigrafia do controlador;
• carcaça da fechadura;
• documentação técnica do elevador;
• registros de manutenção e modernização;
• esquema elétrico;
• fotografias da instalação e dos conectores.

Registre o código completo, incluindo letras, números, sufixos e indicação de revisão. Uma diferença pequena no final do código pode representar alteração de pinagem, firmware, suporte, sensor ou aplicação.

Também fotografe a peça instalada antes da desmontagem. As imagens devem mostrar a etiqueta, a posição dos cabos, os pontos de fixação, o sentido de montagem e a relação entre a peça e os componentes próximos. Uma fotografia geral e outra em detalhe reduzem a chance de confundir um acessório de porta de cabine com uma peça da porta de pavimento.

Para equipes de compras e distribuidores, a solicitação ao fornecedor deve reunir, no mínimo:

• fabricante e tipo do elevador;
• aplicação da peça: cabine, pavimento ou operador;
• código original e revisão;
• tensão e demais dados da etiqueta;
• dimensões ou desenho de montagem;
• fotos do conjunto instalado;
• quantidade necessária;
• eventuais alterações já feitas na modernização.

Combine características elétricas, conectores e revisões

A compatibilidade deve ser verificada em três níveis: mecânico, elétrico e funcional.

O conector pode ser fisicamente igual e ainda ter uma pinagem diferente. Da mesma forma, a tensão indicada no motor não confirma que ele pode ser conectado diretamente ao controlador existente. Confirme os terminais pelo diagrama, pelo código e pela documentação aplicável.

Não presuma que a peça é intercambiável porque:

• tem o mesmo número de fios;
• possui o mesmo formato externo;
• encaixa no suporte sem adaptação;
• vem descrita genericamente como “compatível com KONE”;
• foi retirada de outro elevador da mesma marca;
• apresenta a mesma tensão nominal, mas usa outro sinal de controle.

Em compras B2B, uma peça de baixo custo que exige adaptação não documentada pode aumentar o risco de instalação, retrabalho e indisponibilidade do equipamento. Quando houver dúvida, solicite desenho dimensional, diagrama de ligação e confirmação da revisão antes de liberar o pedido.

Diagnostique antes de substituir a peça

A porta deve ser avaliada como um sistema. Um sintoma pode ter diversas causas:

Uma sequência de diagnóstico útil é:

1. Coloque o equipamento em condição segura, conforme o procedimento da empresa e os requisitos aplicáveis ao serviço.
2. Faça uma inspeção visual, verificando sujeira, objetos no trilho, cabos danificados, fixações, deformações e marcas de impacto.
3. Movimente o conjunto conforme permitido pelo procedimento técnico, avaliando resistência, folgas e pontos de travamento.
4. Confirme a alimentação e os sinais, usando o esquema elétrico e instrumentos apropriados.
5. Teste os contatos individualmente, sem criar bypass permanente no circuito de segurança.
6. Leia os códigos de falha e o histórico, quando o controlador disponibilizar essas informações.
7. Compare o comportamento entre pavimentos, pois uma falha restrita a um andar pode apontar para fechadura ou alinhamento local.
8. Separe causa e consequência, verificando se o componente danificado foi a origem do problema ou sofreu desgaste por causa de outro defeito.

Se a porta está pesada manualmente, substituir o motor raramente é a primeira ação correta. Se o motor gira, mas a posição não é reconhecida, o sensor, o chicote, a parametrização ou o controlador também precisam ser avaliados. Se apenas um pavimento apresenta falha, investigue primeiro a fechadura, o contato e o alinhamento daquele andar.

Após a troca, compare o código e a montagem da peça antiga com a nova. Não descarte o componente removido antes de registrar seus dados e identificar a causa provável da falha.

Faça o comissionamento e teste a porta reparada

A instalação de uma peça não encerra o serviço. O operador precisa ser ajustado e testado para garantir que a porta se mova, pare, trave e informe sua condição corretamente.

O comissionamento deve incluir, conforme a configuração do equipamento:

• inspeção de todos os parafusos, suportes e conectores;
• verificação do sentido de abertura e fechamento;
• confirmação dos limites ou referências de posição;
• ajuste de velocidade e aceleração conforme o sistema;
• verificação da força e da resistência mecânica;
• teste dos sensores e contatos;
• confirmação do engate entre porta de cabine e porta de pavimento;
• teste de reabertura quando o sistema detectar obstrução;
• verificação de fechamento completo e travamento;
• avaliação do comportamento em vários pavimentos;
• conferência de falhas registradas após os testes.

Os testes devem ser feitos em condições controladas e por profissional qualificado. O objetivo é confirmar tanto o funcionamento normal quanto a resposta diante de uma condição anormal, sem desativar dispositivos de segurança.

Também registre o que foi instalado: código da peça, revisão, data, ajustes realizados, sintomas anteriores e resultado dos testes. Esse histórico ajuda a evitar novas compras incompatíveis e dá suporte à manutenção preventiva ou a futuras modernizações.

Erros frequentes após a substituição

Alguns problemas aparecem porque a peça foi escolhida ou instalada sem validar o conjunto:

• inverter conectores por semelhança física;
• reutilizar um chicote com pinagem diferente;
• instalar motor compatível em tensão, mas incompatível em torque ou rotação;
• ignorar a revisão do controlador;
• manter uma correia, polia ou guia desgastada;
• não recalibrar a posição após trocar o sensor;
• ajustar o mecanismo para compensar uma fechadura desalinhada;
• testar somente a porta de cabine e não os pavimentos;
• considerar o elevador pronto antes de confirmar todos os contatos de segurança.

Como escolher o fornecedor e a peça

Para importadores, distribuidores, empresas de manutenção e equipes de suprimentos, a melhor decisão combina identificação técnica e rastreabilidade do pedido. Uma descrição genérica como “motor de porta KONE” é insuficiente para reduzir o risco de incompatibilidade.

Antes de comparar propostas, organize:

• aplicação exata da peça;
• código original completo;
• revisão e fabricante do componente;
• fotos e medidas relevantes;
• especificações elétricas;
• conector e pinagem;
• quantidade;
• necessidade de substituir o conjunto ou apenas um item;
• documentos técnicos que precisam acompanhar o fornecimento.

A Kelevator atende compradores B2B de peças sobressalentes para elevadores de múltiplas marcas, incluindo importadores, distribuidores, contratantes de manutenção, empresas de modernização e compradores OEM. Para uma consulta técnica, enviar os dados da etiqueta e fotografias do conjunto costuma ser mais útil do que informar somente a marca do elevador.

Perguntas frequentes

Toda peça de porta KONE serve em qualquer elevador KONE?

Não. A compatibilidade depende do modelo do operador, da geração do elevador, da aplicação da peça, da montagem, da tensão, da pinagem, dos sensores e da revisão do conjunto.

É melhor trocar o motor ou o controlador?

Depende do diagnóstico. O motor pode estar funcional enquanto o controlador, o sensor, o chicote ou a transmissão apresenta falha. Da mesma forma, um controlador novo não corrige uma porta desalinhada ou mecanicamente pesada.

Posso substituir apenas a fechadura?

Em alguns casos, sim, desde que a nova fechadura tenha montagem, curso, contatos e função compatíveis. É necessário verificar também a faca da cabine e o alinhamento da porta de pavimento.

Como confirmo que a peça recebida é a correta?

Compare o código completo, a revisão, os conectores, as dimensões, os pontos de fixação e os dados elétricos com o componente instalado. Depois, valide a operação e a cadeia de segurança durante o comissionamento.

O código de erro confirma qual peça devo comprar?

Não necessariamente. O código aponta uma condição detectada pelo sistema, mas a causa pode ser elétrica, mecânica, de ajuste ou de comunicação. O diagnóstico deve incluir o conjunto completo.

Na prática, a escolha de peças para uma porta de elevador KONE começa pela identificação do operador e termina com testes funcionais e de segurança. Reunir códigos, fotos, dados elétricos e informações de montagem permite comparar alternativas com mais precisão e solicitar a peça adequada para manutenção, reposição ou modernização.
