KONE Parts View: como identificar a peça certa

A consulta na KONE Parts View pode ajudar a localizar referências de placas, displays, ferramentas e componentes de elevadores KONE. Porém, a imagem da peça ou a semelhança visual não basta para definir uma substituição. O procedimento seguro combina identificação do equipamento, função do componente, código da etiqueta, revisão, conectores e configuração do sistema.

Para compras de reposição, trate a KONE Parts View como um ponto de partida para organizar a identificação. A decisão de compatibilidade deve ser confirmada pela documentação técnica aplicável, pelos dados da instalação e pelas características físicas e elétricas da peça removida.

O que compradores entendem por KONE Parts View

No mercado de manutenção, “KONE Parts View” costuma significar a busca visual ou catalogada de peças KONE para reconhecer um item instalado e encontrar uma reposição. Essa busca pode envolver uma foto recebida do técnico, uma vista explodida, uma página de catálogo, um código parcial de placa ou a identificação de um componente no painel de comando.

O objetivo prático não é apenas chegar a uma descrição genérica, como “placa de elevador” ou “display de chamada”. É estabelecer uma correspondência verificável entre a peça existente e a alternativa pretendida.

Em uma consulta útil, o comprador procura responder a perguntas como:

• Qual é a função da peça no sistema?
• De qual família de equipamento, painel ou operador ela faz parte?
• Qual é o código completo do fabricante ou da placa?
• A revisão eletrônica é a mesma ou há substituição autorizada?
• Os conectores, pinos e fixações coincidem?
• Há programação, parametrização ou pareamento após a troca?
• A peça é destinada a cabine, pavimento, casa de máquinas, poço ou operador de portas?

A palavra “view” pode induzir uma leitura baseada somente em fotografia. Fotos são muito úteis, mas uma placa com a mesma aparência pode ter firmware, pinagem, alimentação ou protocolo de comunicação diferentes. Por isso, a vista deve sempre ser acompanhada de dados objetivos.

Pesquise pelo modelo e pela função do componente

Comece identificando o contexto de instalação. O mesmo fabricante pode empregar componentes visualmente parecidos em diferentes gerações de elevadores, controladores, operadores e sistemas de sinalização. O modelo do elevador ajuda, mas normalmente não resolve a identificação sozinho.

Registre tudo que puder ser lido na instalação antes de pesquisar:

• Modelo ou família do controlador;
• Identificação do operador de portas;
• Tipo de instalação: passageiro, carga, hospitalar ou outra aplicação;
• Local da peça: painel, topo da cabine, caixa de inspeção, pavimento ou porta;
• Função observada: comando, alimentação, comunicação, indicação, segurança ou ferramenta de serviço;
• Número de série do equipamento, quando disponível e relevante para a consulta técnica;
• Sintoma que motivou a troca, sem assumir que ele prova o defeito da peça.

A função estreita a busca. Uma placa que gerencia chamadas externas, por exemplo, não deve ser comparada apenas a qualquer display de pavimento. Ela pode atuar como interface entre botoeira, indicador, barramento de comunicação e controlador. Nesse caso, é necessário identificar tanto o display quanto a placa associada e a versão do sistema.

Transforme a busca genérica em uma referência rastreável

Evite enviar uma solicitação com apenas “preciso de uma placa KONE” ou “display igual a este”. Uma formulação mais útil contém o código da etiqueta, a função, o local de uso e fotos dos conectores.

Exemplo de registro interno:

Placa de comunicação de chamadas de pavimento, instalada atrás do indicador, com código completo da etiqueta, revisão indicada no PCB, fotos frontal e traseira, conectores visíveis e quantidade necessária.

Essa estrutura facilita a comparação pelo fornecedor e reduz idas e vindas na cotação. Para itens associados à sinalização de pavimento, vale comparar a referência do conjunto com uma [placa de display de chamadas externas KONE](/products/kone-elevator-parts-outgoing-call-display-board-lift-accessories/), confirmando antes a aplicação e a configuração requeridas.

Leia etiquetas, códigos de placa e marcações

O código mais importante geralmente está na etiqueta do fabricante ou serigrafado na própria placa. Não confunda esse identificador com o nome comercial de uma linha, com uma etiqueta de inspeção da manutenção ou com um código patrimonial interno do edifício.

Procure informações em locais previsíveis:

• Etiqueta adesiva no lado dos componentes;
• Serigrafia próxima à borda do circuito impresso;
• Código de barras e números impressos no verso;
• Etiqueta do chicote ou do conjunto de cabos;
• Marcação no display, na fonte ou no módulo;
• Código em etiqueta do gabinete onde a placa está instalada.

Anote o código completo exatamente como aparece, incluindo hífens, espaços, letras, zeros à esquerda e sufixos. Em eletrônica, uma diferença de um caractere pode indicar outra variante. Também registre a revisão, a data ou o lote quando constarem no item.

Diferencie referência de peça, revisão e código interno

Uma mesma placa pode exibir diversos números. Eles têm finalidades diferentes e não devem ser tratados como equivalentes.

Se uma etiqueta estiver danificada, fotografar todas as faces pode revelar um código alternativo. A comparação da posição dos conectores e dos componentes pode complementar a informação, mas não substitui uma referência legível.

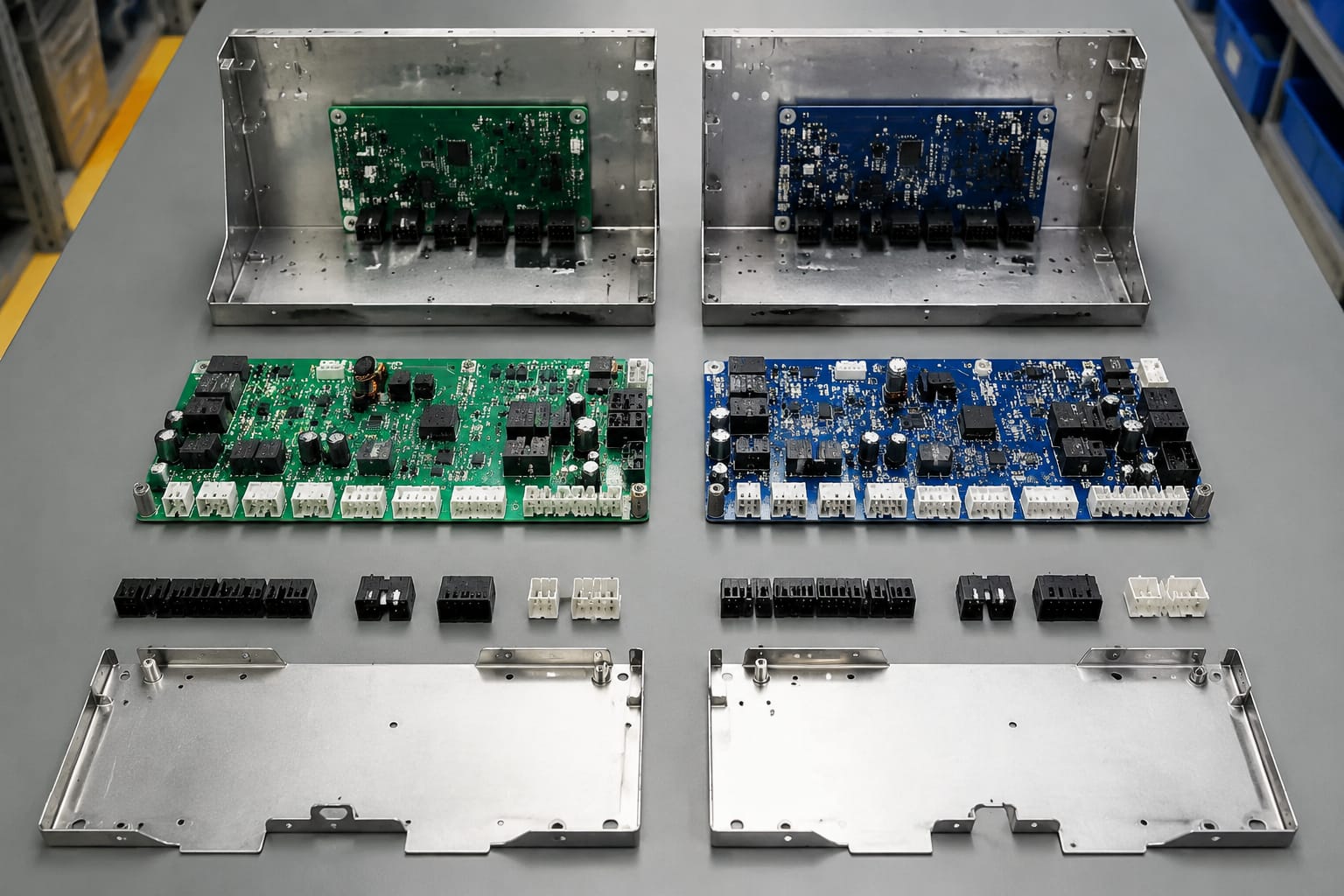

Compare números de revisão e conectores

Depois de localizar um candidato à reposição, compare a revisão e as interfaces físicas. Esse é o ponto em que muitos erros de compra são evitados.

Dois módulos com o mesmo formato podem não ser intercambiáveis. Uma revisão posterior pode trazer conectores reposicionados, uma pinagem diferente, uma alimentação alterada ou suporte a outra arquitetura de comunicação. O oposto também é possível: uma revisão mais nova pode substituir a antiga, mas essa relação precisa ser confirmada para aquela aplicação.

Faça a verificação em duas camadas.

Verificação mecânica

Confirme:

• Dimensões aproximadas da peça;
• Posição e quantidade dos furos de fixação;
• Tipo de encaixe, trilho, suporte ou espaçadores;
• Localização das portas e conectores;
• Comprimento e orientação dos cabos disponíveis;
• Espaço físico no painel, caixa ou conjunto onde será montada.

Uma placa que encaixa mecanicamente ainda pode ser incompatível. A etapa mecânica impede problemas óbvios de instalação, mas não valida a operação.

Verificação elétrica e lógica

Compare:

• Tensão e tipo de alimentação indicados;
• Quantidade de pinos em cada conector;
• Chaves, jumpers ou terminações presentes;
• Identificação dos conectores na serigrafia;
• Barramento ou interface de comunicação;
• Revisão do hardware e, quando informada, do firmware;
• Necessidade de configuração, endereçamento ou parametrização.

Nunca force um plugue para “fazer caber”. Conectores da mesma família podem ter chaveamento, posição de pinos ou finalidade diferente. Também não transfira jumpers de uma placa antiga para uma nova sem confirmar a função, pois isso pode alterar a configuração do circuito.

Quando o item inclui uma função de segurança, controle de movimento, porta ou comunicação essencial, a análise deve ser feita por profissional habilitado e conforme os procedimentos técnicos aplicáveis à instalação.

Faça a correspondência de displays e placas de comunicação

Displays são especialmente propensos a erros de correspondência porque a frente visível pode parecer idêntica em diferentes versões. Cor, tamanho da janela, seta de direção e número de dígitos são apenas parte da identificação.

Para combinar corretamente um display ou indicador, confira:

• Local de uso: cabine, hall, indicador de posição ou botoeira;
• Tipo de informação mostrada: posição, direção, mensagem, chamada ou serviço;
• Tecnologia do visor, quando identificável;
• Tamanho e formato do recorte do painel;
• Forma de montagem frontal ou traseira;
• Código do módulo de display;
• Código da placa controladora, se ela for separada;
• Tipo de cabo, conector e número de vias;
• Compatibilidade com o barramento da instalação.

Uma tela apagada nem sempre significa que o display é a causa. O defeito pode estar na alimentação, no cabo, na placa de comunicação, no endereço configurado ou no controlador. Antes de encomendar, separe “componente com falha confirmada” de “componente associado ao sintoma”.

Também é importante distinguir a peça exposta ao usuário da eletrônica que a opera. Em muitos conjuntos, o display frontal é somente a interface, enquanto a lógica e a comunicação ficam em uma placa posicionada atrás dele ou em outro ponto do sistema. Comprar apenas o visor quando a falha está na controladora não resolve o problema.

Identifique corretamente ferramentas de serviço

Ferramentas de serviço e diagnóstico exigem atenção adicional. Um equipamento portátil, adaptador, cabo ou interface pode parecer simples, mas a utilização depende da geração do sistema, da interface física, da versão de software e das permissões ou procedimentos de serviço aplicáveis.

Ao procurar uma ferramenta KONE, informe:

• Código completo impresso na ferramenta ou acessório;
• Tipo de conector e cabo necessário;
• Família do controlador ou sistema que será atendido;
• Finalidade pretendida: diagnóstico, programação, inspeção ou comunicação;
• Versão exibida no equipamento, quando houver;
• Itens inclusos ou ausentes, como cabo, fonte, adaptador ou estojo.

Não trate uma ferramenta de serviço como uma peça passiva. Mesmo quando usa um conector comum, ela pode depender de software específico e ser incompatível com determinados controladores. A substituição deve preservar a finalidade operacional e os requisitos de acesso técnico.

O mesmo cuidado vale para itens de inspeção no poço. Ao avaliar uma [caixa de inspeção de poço com iluminação para elevadores KONE](/products/pit-inspection-box-well-lighting-switch-kone-elevator-parts-lift-accessories/), confira esquema de ligações, função dos comandos, fixação, alimentação e aplicação no sistema existente. Uma semelhança externa não confirma que o conjunto possa ser instalado sem adaptações aprovadas.

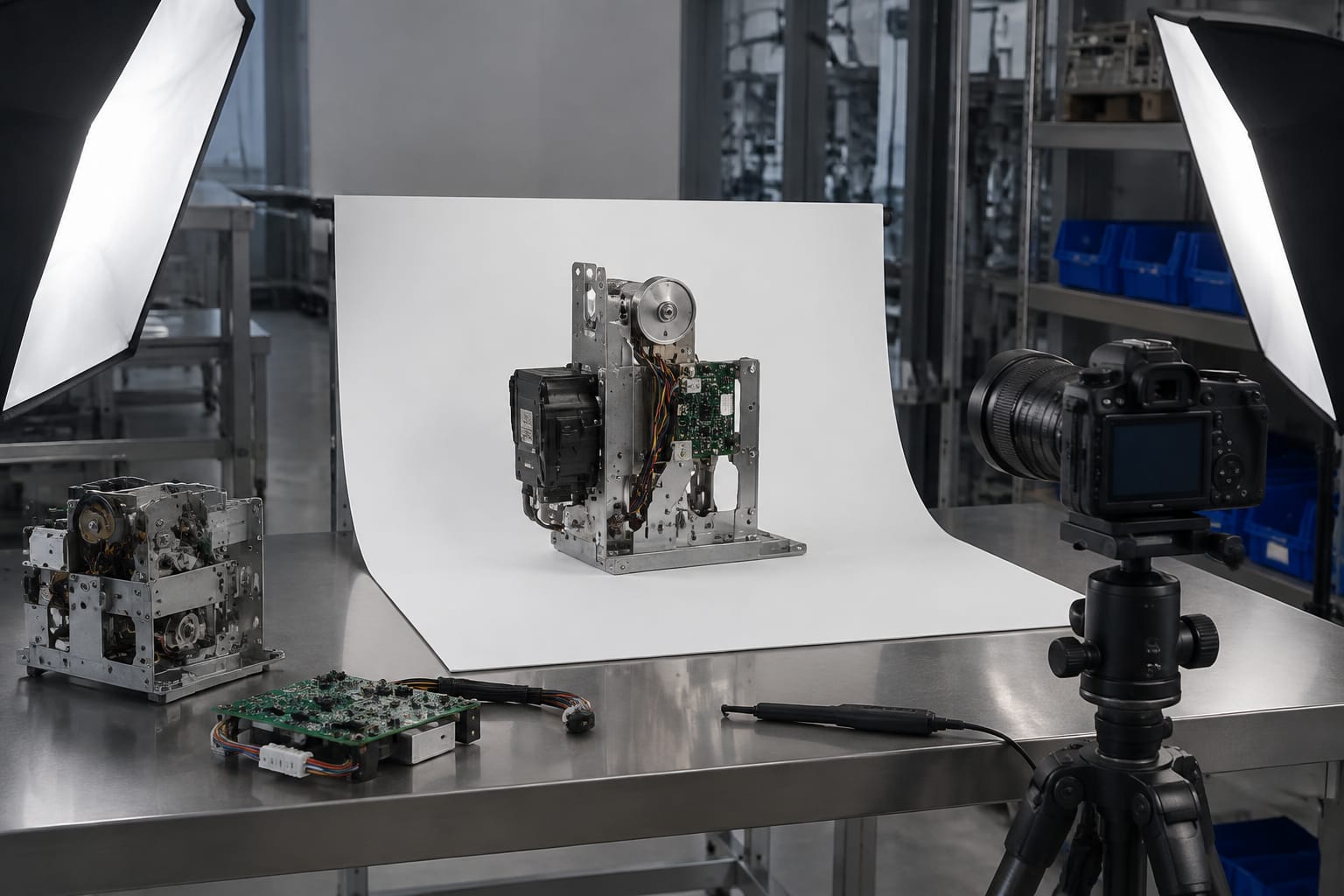

Peça fotos úteis ao fornecedor

Fotos de qualidade aceleram a validação, principalmente quando o código está incompleto ou quando há dúvida entre revisões. Em vez de solicitar “mais fotos”, especifique quais ângulos e detalhes precisam ser mostrados.

Peça, no mínimo:

1. Foto frontal nítida da peça inteira;
2. Foto traseira, incluindo etiquetas e fixações;
3. Close de todos os códigos, revisões e códigos de barras;
4. Foto de cada conector em posição visível;
5. Imagem lateral que mostre altura, espaçadores ou dissipadores;
6. Foto de cabos, adaptadores ou acessórios que acompanham o item, quando aplicável;
7. Foto ao lado de uma escala simples, quando a dimensão for decisiva.

Ao comparar as imagens, observe se elas representam a unidade que será fornecida ou apenas uma imagem de referência. Um fornecedor pode apresentar uma foto ilustrativa de família de produto; nesse caso, peça confirmação escrita da referência exata, revisão e condição do item antes da compra.

Para equipes de suprimentos, vale padronizar uma ficha de solicitação que reúna código, fotos, função, quantidade e urgência operacional. A Kelevator atende compradores B2B com peças multimarcas para elevadores; ainda assim, a qualidade da identificação enviada continua determinante para que a proposta seja comparável à necessidade real.

Evite erros comuns na correspondência

Os erros mais frequentes acontecem quando uma hipótese visual é tratada como confirmação técnica. Abaixo estão situações que merecem atenção.

Comprar pela cor, formato ou posição no painel

Placas com a mesma cor e dimensões podem pertencer a revisões distintas. Displays com a mesma moldura podem usar interfaces diferentes. Use a aparência para filtrar candidatos, não para aprovar a compra.

Ignorar sufixos e revisões no código

Remover um sufixo porque “parece detalhe” é arriscado. Letras e números finais podem diferenciar idioma de interface, revisão de hardware, variante de montagem ou aplicação específica. Sempre compare a referência completa.

Confundir a peça defeituosa com o conjunto visível

Um display apagado pode ter origem em cabo, alimentação ou placa de comunicação. Um botão que não responde pode depender de uma interface diferente daquela que está na frente do usuário. Investigue o circuito e a função antes de substituir.

Desconsiderar configuração pós-instalação

Alguns módulos exigem endereçamento, parametrização, ajuste de terminação ou atualização compatível. A troca física pode não restaurar a operação sem essa etapa. Inclua essa necessidade no planejamento da manutenção.

Usar fotos sem etiqueta ou conectores

Uma foto frontal isolada raramente é suficiente. Sem verso, conectores e códigos, o risco de identificar uma peça parecida aumenta significativamente.

Solicitar uma peça sem informar a função

Uma descrição como “placa KONE” obriga o fornecedor a supor. Informar a função, o local instalado e o sistema associado torna a comparação mais objetiva e reduz respostas inconclusivas.

Pular a análise de cabos e acessórios

Módulos de comunicação, displays e ferramentas podem depender de cabo específico, adaptador ou fonte. A referência da peça principal não confirma automaticamente que todos os elementos necessários estão incluídos.

Checklist antes de aprovar uma reposição

Antes de emitir um pedido, reúna estes pontos em uma única conferência:

• Código completo da peça existente;
• Revisão de hardware e demais marcações relevantes;
• Fotos frontal, traseira, etiquetas e conectores;
• Função exata no elevador;
• Modelo ou família do sistema relacionado;
• Compatibilidade de alimentação, conectores e montagem;
• Necessidade de parametrização ou ferramenta de serviço;
• Confirmação de quais acessórios acompanham a peça;
• Comparação entre a referência solicitada e a referência ofertada;
• Registro de qualquer divergência aceita tecnicamente.

Quando uma referência original não estiver disponível, peça que a alternativa seja descrita como substituta para a aplicação pretendida, e não apenas como “similar”. A palavra “compatível” deve estar apoiada em critérios verificáveis: aplicação, revisão, conector, função e configuração.

Para componentes ligados ao operador de portas, uma [peça KONE para operador de elevador](/products/kone-elevator-parts-decoder-unlimited-times-operator-lift-parts/) deve ser avaliada também contra o modelo do operador, a função do módulo, os conectores e a necessidade de ajuste após a instalação.

Perguntas frequentes

Posso identificar uma peça KONE somente pela foto?

A foto pode orientar a busca, mas não é suficiente como confirmação. Use-a junto do código completo, revisão, conectores, função e dados do sistema em que a peça está instalada.

Uma revisão diferente sempre é incompatível?

Não. Algumas revisões podem substituir versões anteriores, mas essa intercambialidade não deve ser presumida. Confirme a relação de substituição para a aplicação específica.

O modelo do elevador basta para pedir uma placa?

Geralmente não. Um mesmo modelo ou família pode ter configurações, modernizações e revisões diferentes. A referência da placa, seus conectores e sua função são dados essenciais.

O que fazer quando a etiqueta está ilegível?

Fotografe frente e verso, conectores, serigrafias, cabos e o local de instalação. Registre o modelo do sistema e a função da peça. Com esses elementos, é possível reduzir candidatos, embora a confirmação possa exigir informação técnica adicional.

A melhor forma de usar a KONE Parts View é tratar cada imagem como parte de uma identificação estruturada. Reúna código, revisão, função e fotos dos conectores antes de comparar alternativas. Com esse conjunto, a equipe de manutenção ou suprimentos consegue avaliar a reposição com mais segurança e solicitar uma cotação tecnicamente clara.
