Peças KONE: como identificar códigos e comprar certo

A compra de peças KONE começa pela identificação precisa do equipamento e do componente instalado. Nome comercial, fotos genéricas e aparência semelhante não bastam para validar compatibilidade: a decisão deve considerar o modelo do elevador, o código da peça, a revisão da placa, tensão, conectores e interface de comunicação.

Para manutenção, modernização ou reposição em estoque, o procedimento mais seguro é comparar os dados da peça removida com a documentação técnica disponível e pedir ao fornecedor informações objetivas sobre condição, testes e embalagem. Assim, a aquisição de KONE spare parts deixa de depender de suposições e se torna rastreável para a equipe técnica e de suprimentos.

Comece pelo modelo do elevador KONE

O modelo e a geração do sistema são o ponto de partida, mas não identificam sozinhos uma peça. Em uma mesma família de elevadores podem existir variações de painel, controlador, acionamento, alimentação e interfaces de comunicação. Uma placa usada em determinada configuração pode não funcionar em outra, mesmo que ambas pertençam à mesma linha de equipamentos.

Registre os dados diretamente da etiqueta da cabine, da casa de máquinas, do quadro de comando e, principalmente, do componente a substituir. Sempre que possível, envie imagens legíveis das etiquetas e dos dois lados de placas eletrônicas.

Informações úteis para iniciar a identificação:

• modelo e tipo do elevador;
• número de série ou identificação do equipamento, quando disponível;
• modelo do controlador, acionamento ou painel;
• aplicação da peça: porta, freio, comunicação, alimentação, sinalização ou outra;
• posição de instalação e identificação do conjunto no diagrama elétrico;
• código da placa ou módulo atualmente instalado;
• fotos da etiqueta, conectores, bornes e fixações.

Não conclua que dois elevadores têm a mesma configuração apenas porque atendem ao mesmo edifício ou possuem capacidade semelhante. Reformas anteriores, substituições de placas e adaptações de campo podem alterar a composição original.

Encontre e registre o part number

O part number é a informação mais relevante para buscar peças de reposição KONE. Ele normalmente aparece em etiqueta, serigrafia da placa, código de barras, embalagem ou documentação técnica. Anote-o exatamente como está, preservando letras, hífens, espaços, sufixos e números de revisão.

Um único módulo pode ter vários identificadores. Por exemplo, a etiqueta comercial pode conter um código de material, enquanto a placa traz um código de circuito impresso e uma revisão de hardware. Os três dados podem ser necessários para confirmar a equivalência.

Ao registrar o código, separe as informações em campos:

Evite pesquisar somente por descrições amplas, como “placa KONE” ou “módulo de porta”. Esses termos ajudam a localizar categorias, mas não confirmam que o item servirá no seu sistema. Também é importante desconfiar de equivalência baseada apenas em um trecho do código: um sufixo aparentemente pequeno pode indicar outra tensão, outra geração ou outro conjunto de conectores.

Quando a etiqueta estiver danificada, fotografe a serigrafia, os conectores e a posição da placa no equipamento. Cruzar esses elementos com o diagrama elétrico e o código do conjunto costuma ser mais confiável do que tentar identificar o item pela cor ou pelo formato.

Categorias comuns de peças de reposição KONE

As peças KONE podem ser classificadas pela função no elevador. Essa divisão simplifica a triagem, mas a compatibilidade continua dependente do código e da configuração específica.

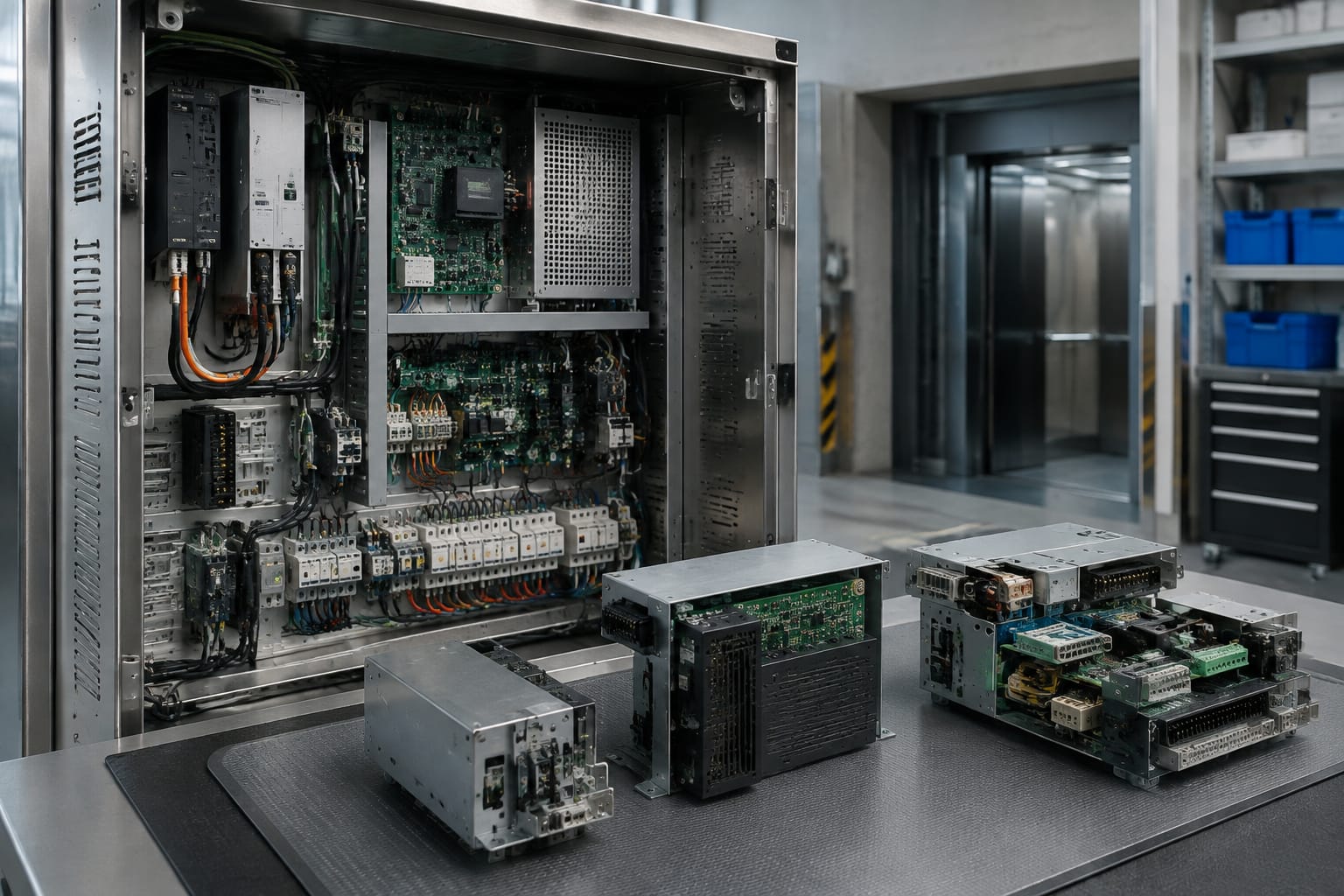

Placas eletrônicas e módulos de controle

Incluem placas de comando, módulos de entrada e saída, placas de interface, controladores de porta, módulos de freio e cartões de comunicação. São componentes com alto risco de incompatibilidade, pois dependem de revisão, programação, barramento e conectores.

Uma [placa de comunicação FCB para elevador KONE](/products/shaft-fcb-communication-board-kone-elevator-parts/) ilustra o tipo de item que exige verificação do código, da interface e da aplicação no sistema antes da compra. A sigla da placa, por si só, não substitui a conferência da etiqueta e das conexões instaladas.

Fontes, caixas de alimentação e módulos de potência

Fontes e caixas de alimentação fornecem energia para circuitos de comando, comunicação ou periféricos. Antes de substituir uma fonte, confirme tensão de entrada, tensão de saída, corrente nominal, tipo de conector, aterramento, fusível e sinalizações de falha.

Em conjuntos de alimentação em rede, como uma [caixa de alimentação de rede para peças KONE](/products/network-power-box-kone-elevator-parts-lift-accessories/), também deve ser verificada a compatibilidade com a topologia do sistema. Uma fonte com a mesma aparência pode ter pinagem ou capacidade elétrica diferente.

Componentes de porta

Operadores de porta, placas de comando, sensores, cabos, roldanas, correias, contatos e peças mecânicas pertencem a uma categoria ampla. Nos itens mecânicos, dimensões, lado de montagem, curso, material e fixação são critérios importantes. Nos eletrônicos, voltam a valer código, revisão, tensão e conectores.

Freio, acionamento e segurança

Módulos ligados ao freio, ao acionamento e aos circuitos de segurança exigem atenção adicional. São partes que podem afetar a operação do elevador e devem ser selecionadas de acordo com a documentação técnica aplicável e instaladas por profissional habilitado.

Um [módulo de controle de freio e caixa de alimentação para KONE](/products/brake-control-module-power-supply-box-kone-elevator-parts-lift-accessories/) deve ser avaliado pelo código do conjunto, pelos parâmetros elétricos e pela função exata no equipamento. Não trate componentes de freio como peças intercambiáveis por formato.

Botoeiras, indicadores e acessórios de cabine

Botoeiras, displays, indicadores de pavimento, alarmes, chaves e acessórios podem parecer itens mais simples, mas também possuem variações de comunicação, tensão, acabamento, dimensões e protocolo. Em modernizações, confirme ainda se a peça é adequada à integração planejada, não apenas à substituição física.

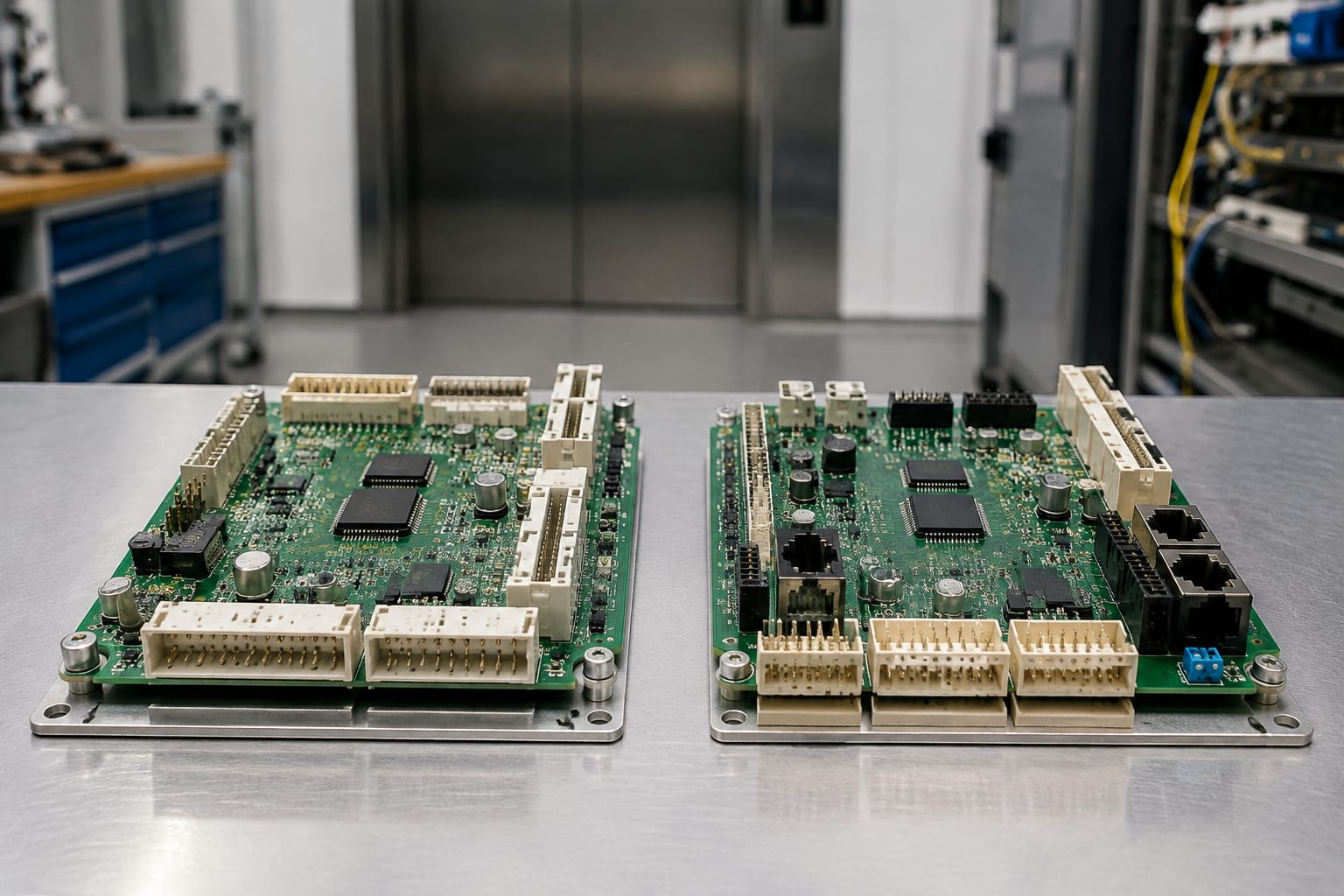

Compare revisões de placas e conectores

Peças com o mesmo nome podem apresentar revisões distintas. Uma revisão pode envolver mudanças no circuito, na disposição de conectores, em componentes internos ou no firmware suportado. Por isso, “parece igual” não é um critério técnico de aprovação.

Faça uma comparação visual e documental antes de emitir o pedido. Fotografias nítidas da frente e do verso da placa são especialmente úteis. Inclua aproximações dos conectores, de etiquetas e da serigrafia.

Verifique os seguintes pontos:

• código completo e revisão da placa;
• quantidade, tipo e posição dos conectores;
• número de pinos e chaveamento físico;
• orientação dos conectores e posição de travas;
• terminais, bornes, fusíveis e jumpers;
• formato, dimensões e pontos de fixação;
• dissipadores, relés, transformadores e indicadores;
• necessidade de parametrização ou transferência de dados.

Não force um conector que tenha encaixe físico parecido. O encaixe não comprova a mesma pinagem, e uma ligação incorreta pode danificar o componente ou causar falha no sistema. A confirmação deve combinar documentação, identificação de pinos e configuração do equipamento.

Também evite substituir uma placa antiga por uma revisão mais recente sem verificar se há requisitos de firmware, adaptações de chicote ou alterações no controlador. Uma revisão posterior pode ser compatível, mas isso precisa ser comprovado caso a caso.

Verifique tensão e compatibilidade de comunicação

Tensão e comunicação são dois dos pontos mais críticos na compra de componentes para elevadores. A mesma categoria de peça pode existir em versões para diferentes redes, fontes auxiliares e arquiteturas de comando.

Na parte elétrica, confira:

• tensão nominal de entrada;
• tipo de alimentação, como CA ou CC;
• frequência, quando aplicável;
• tensão e corrente de saída;
• polaridade em circuitos de corrente contínua;
• consumo da carga atendida;
• tipo e capacidade de fusíveis;
• requisito de aterramento;
• limites de temperatura indicados pelo fabricante.

Não converta automaticamente uma referência de tensão para outra. Uma fonte, placa ou módulo projetado para determinada alimentação deve ser usado dentro da faixa especificada em sua identificação e documentação.

A comunicação exige o mesmo cuidado. Placas de rede e interfaces podem utilizar arquiteturas e conectores diferentes, mesmo dentro de instalações KONE. Confirme o nome do barramento, a versão do controlador, o tipo de cabo, a terminação e a posição daquele item na rede.

Quando houver dúvida, organize a verificação em três níveis:

1. Compatibilidade física: dimensões, fixação e conectores correspondem ao item removido.
2. Compatibilidade elétrica: alimentação, pinagem, sinais e capacidade elétrica são adequados.
3. Compatibilidade funcional: a peça é reconhecida pelo sistema, atende à função prevista e suporta a configuração necessária.

A troca só deve avançar quando os três níveis estiverem atendidos. A compatibilidade física isolada é insuficiente.

Confirme condição e informações de teste

A condição comercial de uma peça influencia risco, preço, rastreabilidade e processo de instalação. Peças novas, usadas, recondicionadas ou retiradas de equipamento devem ser descritas com clareza. Não presuma que termos genéricos como “em bom estado” equivalem a um padrão técnico definido.

Peça informações objetivas para cada item:

“Testado” precisa ser contextualizado. Um teste de bancada não equivale necessariamente à validação em elevador, e uma simples energização não confirma todas as funções de uma placa. Solicite que o fornecedor informe o que foi testado, em que condição e quais limitações permanecem.

Em peças usadas, examine fotos para identificar oxidação, trilhas reparadas, componentes substituídos, conectores quebrados, marcas de aquecimento ou resíduos. A imagem não substitui teste técnico, mas ajuda a decidir se a condição declarada é coerente com o item.

Para peças que precisam de programação, confirme também se elas são fornecidas sem parâmetros, com configuração existente ou com alguma forma de preparação. Não presuma que uma placa substituta conterá automaticamente os dados do equipamento em que será instalada.

Embale componentes KONE sensíveis com segurança

Placas eletrônicas, módulos de comunicação e fontes exigem embalagem apropriada para reduzir danos em armazenamento e transporte. Uma caixa comum, sem proteção contra eletricidade estática e movimento interno, pode comprometer conectores, componentes e trilhas.

Para componentes eletrônicos sensíveis, a embalagem deve considerar:

• saco ou material de proteção contra descarga eletrostática, quando apropriado;
• espuma ou material de amortecimento que impeça movimentação;
• proteção específica para conectores, bornes e terminais;
• separação entre placas para evitar atrito;
• caixa externa rígida e proporcional ao peso;
• identificação externa com código da peça e cuidados de manuseio;
• proteção adicional contra umidade quando necessária ao percurso e armazenamento.

Não empilhe placas diretamente nem utilize plástico bolha como única medida de controle eletrostático. O objetivo é impedir impacto e atrito, mas também reduzir o risco de descarga eletrostática durante o manuseio.

Módulos pesados, como fontes e caixas de potência, precisam ser imobilizados para não pressionar conectores ou placas menores. Para conjuntos com dissipadores, transformadores ou partes salientes, avalie pontos de apoio que distribuam o peso sem deformar a peça.

Ao receber o material, preserve a embalagem até a conferência. Fotografe qualquer avaria visível antes de desembalar completamente, verifique se o código recebido corresponde ao pedido e mantenha etiquetas e documentos vinculados à ordem de compra.

Checklist para solicitar peças KONE

Um pedido bem preparado reduz trocas de mensagens, evita propostas para versões erradas e facilita a comparação entre fornecedores. Use esta lista antes de solicitar cotação ou disponibilidade.

• [ ] Informar a função da peça e a falha ou necessidade de substituição.
• [ ] Indicar modelo do elevador, controlador e aplicação no sistema.
• [ ] Enviar o part number completo, sem abreviações.
• [ ] Informar código da placa e revisão, se houver.
• [ ] Anexar fotos legíveis da frente, verso, etiqueta e conectores.
• [ ] Confirmar tensão, corrente, CA/CC, frequência e polaridade aplicáveis.
• [ ] Descrever conectores, quantidade de pinos e cabos envolvidos.
• [ ] Informar requisitos de comunicação, interface ou parametrização.
• [ ] Especificar a condição comercial desejada, quando houver preferência.
• [ ] Perguntar qual teste foi realizado e quais acessórios acompanham o item.
• [ ] Solicitar fotos do item ofertado quando a confirmação visual for relevante.
• [ ] Definir necessidade de embalagem antiestática e proteção para transporte.
• [ ] Manter o código da proposta vinculado à sua referência interna de manutenção.

O erro mais comum é enviar apenas uma foto distante ou uma descrição como “placa do elevador KONE”. Esse tipo de solicitação pode gerar respostas genéricas e aumenta a chance de comprar uma versão incompatível. Um conjunto mínimo de código, revisão, fotos e dados elétricos melhora significativamente a qualidade da análise.

Perguntas frequentes sobre KONE spare parts

Posso comprar uma peça KONE apenas pelo modelo do elevador?

Não é recomendado. O modelo ajuda a restringir a busca, mas não confirma a configuração do controlador, a revisão da placa, a tensão e os conectores. Use o modelo em conjunto com o código completo da peça instalada.

Um componente com código parecido é compatível?

Não necessariamente. Prefixos, sufixos, revisões e códigos de placa podem distinguir versões com características elétricas ou funcionais diferentes. Compare o código integral e os demais dados técnicos.

Uma placa usada pode substituir uma peça nova?

Isso depende da aplicação, da condição declarada, dos testes informados, da compatibilidade e dos critérios de manutenção da empresa. Para funções críticas, a avaliação técnica deve ser mais rigorosa. A condição comercial nunca substitui a confirmação de compatibilidade.

A mesma peça serve para qualquer tensão?

Não. Verifique sempre a tensão nominal, o tipo de alimentação, a polaridade e os limites indicados para o item. Usar uma peça fora de sua especificação elétrica pode resultar em falha ou dano.

É preciso enviar fotos ao solicitar uma peça?

Fotos não substituem o código, mas são muito úteis. Elas ajudam a confirmar revisão, conectores, disposição de componentes e estado visual. Para placas e módulos eletrônicos, fotos da frente, verso e etiqueta são recomendadas.

Para estruturar uma compra de peças KONE com menos incerteza, reúna primeiro a identificação do elevador, o código completo do componente, revisão, fotos e requisitos elétricos. A Kelevator atende compradores B2B de peças multimarcas para elevadores, incluindo importadores, distribuidores, empresas de manutenção, modernizadoras e compradores OEM; uma solicitação baseada neste checklist permite avaliar a referência de forma mais objetiva.
