Botões Schindler: como selecionar e substituir corretamente

A substituição de botões Schindler exige mais do que comparar a aparência da peça. Para escolher um botão compatível, registre a posição no painel, a família do equipamento, o código da placa, as medidas de montagem, o tipo de acionamento, a iluminação, o símbolo e o conector. Um botão semelhante pode não encaixar no recorte, não comunicar corretamente com a placa ou apresentar iluminação diferente do conjunto existente.

Em elevadores Schindler, especialmente nas famílias 3300 e 3600, o botão costuma fazer parte de uma arquitetura de painel específica. Por isso, a forma mais segura de comprar ou cotar uma reposição é combinar a identificação visual da peça com dados técnicos do painel e da placa eletrônica.

Funções dos botões Schindler em COP e LOP

Os botões Schindler podem ser instalados em dois locais principais: a botoeira da cabina e o painel de chamada do pavimento. Embora ambos recebam comandos do usuário, suas funções, inscrições e interfaces podem ser diferentes.

A COP (Car Operating Panel) é a botoeira interna da cabina. Nela, os botões normalmente comandam:

• Seleção de andares.
• Abertura e fechamento de portas.
• Alarme ou chamada de emergência, conforme a configuração do elevador.
• Funções de serviço, acesso restrito ou comandos auxiliares.
• Indicação de posição e sentido, quando o painel integra display e botoeiras.

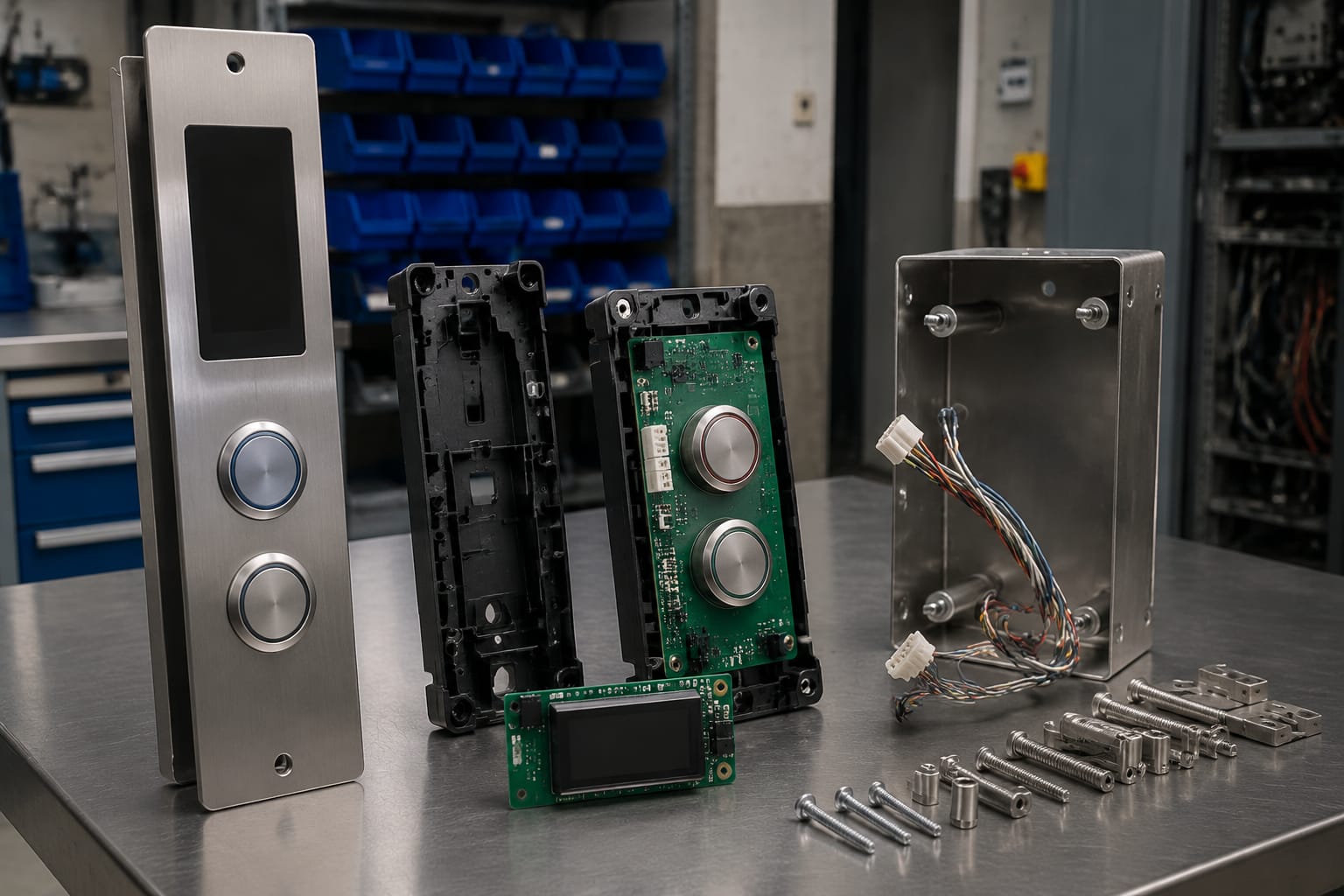

A LOP (Landing Operating Panel) é o painel instalado no hall. Seus botões chamam a cabina para subir ou descer. Em edifícios com mais de uma cabina, o sistema pode usar lógica coletiva para definir qual elevador atenderá à chamada.

Não se deve assumir que um botão de COP serve em uma LOP apenas porque apresenta o mesmo desenho frontal. Um botão de andar pode ter símbolo, circuito, iluminação, conector e placa de suporte distintos de um botão de chamada de pavimento. Antes da reposição, confirme também se a peça é um botão isolado, um conjunto com placa, uma placa de chamadas ou um módulo integrado a display.

Como identificar aplicações Schindler 3300 e 3600

As designações 3300 e 3600 ajudam a orientar a busca, mas não substituem a conferência da peça instalada. Dentro de uma mesma família de elevadores, podem existir variações de painel conforme época de fabricação, país de fornecimento, modernizações anteriores, quantidade de paradas e configuração do prédio.

A identificação deve começar pela documentação e pela inspeção do conjunto. Registre a etiqueta ou o código visível no painel, na placa e no verso do módulo antes de desligar ou remover qualquer componente. Fotografias nítidas da frente e do verso reduzem dúvidas durante a cotação.

Em aplicações 3300 e 3600, considere estes pontos:

• Nome da família do elevador e versão indicada na documentação de manutenção.
• Local da peça: cabina, pavimento, painel principal, painel auxiliar ou painel de acesso.
• Código da placa eletrônica e qualquer revisão impressa nela.
• Número de botões, disposição física e presença de display.
• Tipo de chamada no pavimento: subida, descida ou botão único.
• Referências, códigos de barras, etiquetas e conectores existentes.
• Alterações feitas em modernizações anteriores.

Em muitos casos, o item de reposição correto é uma placa completa, não apenas a tecla frontal. Para painéis de chamada, por exemplo, pode ser necessário comparar um [módulo de botão de chamada de hall para Schindler 3300 e 3600](/products/3600-3300-elevator-hall-call-button-board-id-lift-parts/) com a placa instalada, observando código, layout e conexões.

A família do equipamento deve ser tratada como um filtro inicial. A confirmação final depende da correspondência entre o módulo existente e a peça pretendida.

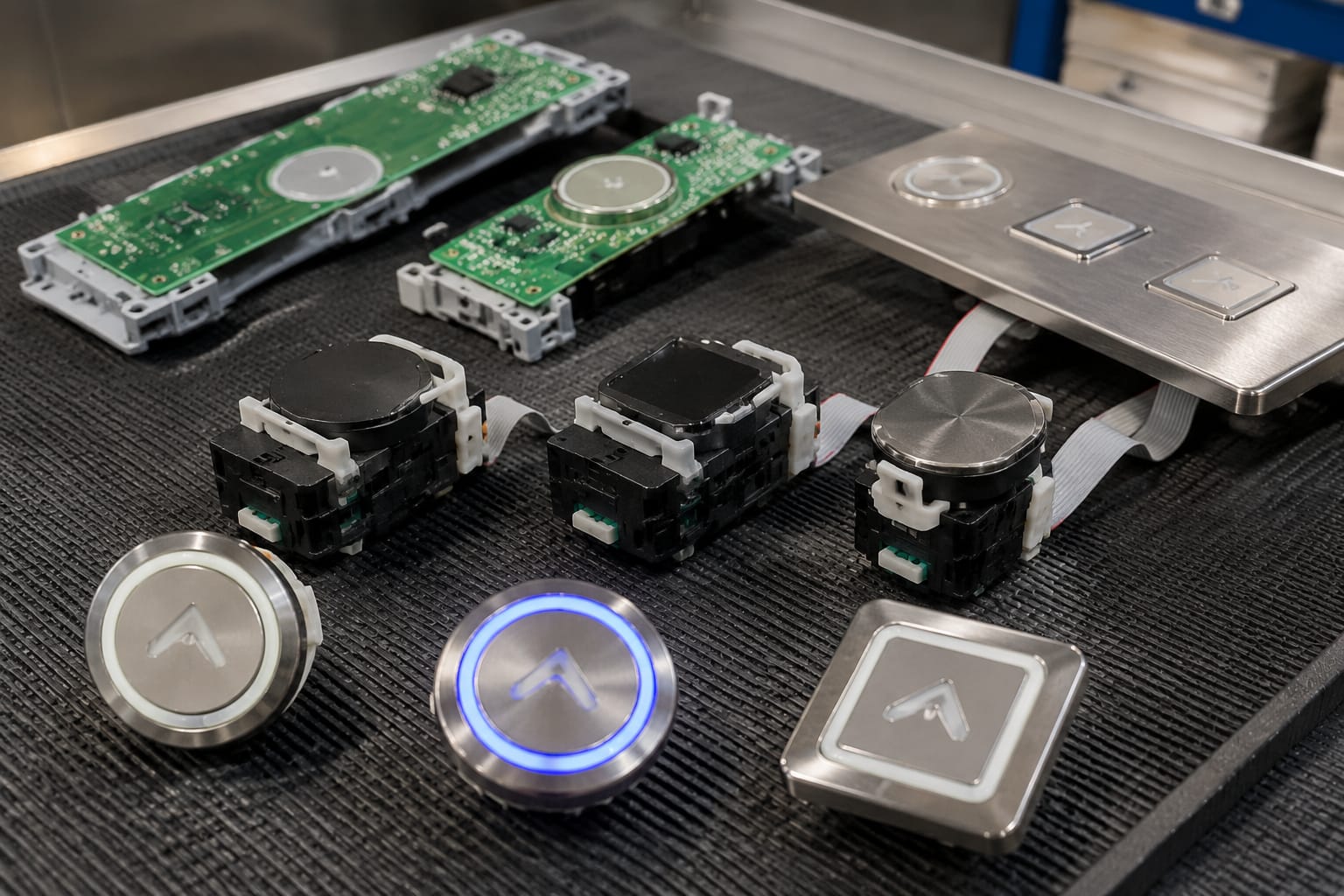

Compare botões de pressão e botões touch

Os botões de elevador podem usar acionamento mecânico por pressão ou interface sensível ao toque. Essas tecnologias não são intercambiáveis por aparência, pois dependem de construções e sinais elétricos diferentes.

Um botão touch não deve ser substituído por um botão mecânico sem avaliar toda a arquitetura do painel. A alteração pode comprometer a fixação, o acabamento, os sinais enviados à placa e a experiência de uso. O inverso também é válido: uma peça touch não corrige um painel originalmente projetado para botoeiras mecânicas.

Em aplicações Schindler 3300 e 3600, alguns conjuntos podem associar a interface touch a uma placa dedicada. Ao comparar peças, verifique se a necessidade é de uma [placa para botão touch ID das séries 3300 e 3600](/products/id-touch-button-board-3300-3600-elevator-parts/) ou de outro componente do conjunto. Não use a palavra “touch” como único critério de compatibilidade.

Também vale separar defeito de comando de defeito estético. Uma superfície riscada, por exemplo, pode continuar funcional; uma falha de resposta pode estar no sensor, na placa, no cabo, no conector ou na alimentação. A inspeção deve apontar a origem antes da compra.

Combine dimensões e sistema de fixação

A medida externa do botão é apenas uma parte do encaixe. Para que a reposição seja viável, o novo componente precisa corresponder ao recorte do painel, à profundidade disponível, aos pontos de fixação e à posição da placa ou do chicote.

Antes de desmontar o painel, meça e registre:

• Largura e altura da face visível.
• Diâmetro, quando o botão for circular.
• Medidas do recorte no aço ou no acabamento do painel.
• Profundidade do conjunto atrás da face.
• Distância entre furos, presilhas ou pontos de parafuso.
• Espessura do painel onde a peça será instalada.
• Espaço livre para cabo, conector e placa.
• Posição relativa ao display, moldura e botões vizinhos.

Sempre que possível, use paquímetro para dimensões críticas. Uma diferença pequena pode impedir o encaixe, deixar folga, forçar presilhas ou deslocar o alinhamento visual do painel.

O sistema de montagem merece a mesma atenção. Existem módulos presos por parafusos, travas, presilhas, fita técnica ou combinação desses métodos. Não adapte o painel cortando chapas, lixando travas ou colando uma peça incompatível como solução padrão. Além de prejudicar o acabamento, adaptações podem tornar a manutenção futura mais difícil e introduzir falhas por vibração ou mau posicionamento.

Quando apenas um botão está danificado, compare a tonalidade, a moldura e a altura da face com os demais. Em painéis de uso intenso, diferenças visuais entre peças podem ser evidentes mesmo quando o encaixe é tecnicamente possível.

Confira iluminação, cores e símbolos

A iluminação ajuda a confirmar o registro do comando e pode fazer parte da orientação do passageiro. Por isso, a cor aparente da luz, a presença de aro luminoso, o modo de indicação e o símbolo frontal devem ser verificados antes da substituição.

Registre se o botão apresenta:

• Iluminação permanente, temporária após o acionamento ou ausência de iluminação.
• Um ou mais pontos luminosos.
• Aro, seta, número, pictograma ou toda a face iluminada.
• Cor observada em repouso e após o comando.
• Texto, braille, relevo ou símbolo específico.
• Símbolo de subir, descer, abrir portas, fechar portas, alarme ou andar.
• Orientação do símbolo no painel.

A cor não deve ser escolhida apenas por fotografia. A luz pode variar conforme alimentação, difusor, desgaste da lente e condições do ambiente. Além disso, um conjunto pode usar LEDs integrados à placa, enquanto outro recebe iluminação por meio de um componente separado.

Para uma LOP, é essencial confirmar a direção indicada. Um botão de subida e um de descida podem ter a mesma dimensão e o mesmo encaixe, mas não podem ser trocados de posição sem alterar a função do painel. Em botoeiras de cabina, confira se o número do pavimento e qualquer identificação tátil correspondem ao local de instalação.

Em caso de reposição parcial, compare a iluminação do novo componente com o conjunto já instalado após a montagem. A compatibilidade elétrica não garante, por si só, uniformidade de brilho ou de tonalidade.

Verifique códigos de placa e conectores

O código da placa é um dos dados mais importantes para a seleção de botões Schindler e módulos associados. Ele pode estar serigrafado na placa, em uma etiqueta, no verso do painel ou em uma identificação do fabricante. Fotografe o código inteiro, incluindo sufixos e revisão.

Não confunda referências parecidas. Uma alteração de letra, número, revisão ou posição do conector pode indicar uma variante diferente. Caso o código não esteja legível, registre o máximo possível de características físicas e elétricas do conjunto.

A verificação deve incluir:

• Código completo da placa e sua revisão.
• Quantidade de conectores.
• Tipo, formato e posição de cada conector.
• Número de vias, quando visível.
• Orientação de encaixe e trava mecânica.
• Comprimento e rota do chicote existente.
• Quantidade e posição dos botões na placa.
• Presença de display, LEDs, sensores ou outros componentes integrados.

Evite puxar os cabos pelo fio ou desconectar conectores sem observar a trava. Antes da remoção, desligue e isole a alimentação conforme o procedimento técnico aplicável ao equipamento. Identifique conectores semelhantes com fotos ou etiquetas temporárias para evitar inversão na remontagem.

Não é recomendável cortar fios, trocar conectores ou improvisar adaptadores apenas para usar uma peça visualmente parecida. Isso pode mascarar incompatibilidades de sinal, alimentação ou comunicação. Quando a peça é fornecida como uma placa de hall touch com display, como uma [placa de chamada touch para hall da linha Schindler 3300](/products/3300-touch-hall-call-button-display-board-elevator-parts/), a comparação do layout e do conector deve ser feita antes da instalação, não depois.

Teste o painel após a substituição

A troca não termina quando o botão encaixa no painel. É necessário testar a função, a indicação e a integração com o sistema do elevador antes de devolver o equipamento ao uso regular.

Com o painel remontado e a alimentação restabelecida conforme o procedimento de manutenção, verifique:

1. O botão está firme, alinhado e sem pressionamento involuntário.
2. O acionamento ocorre com força normal, sem travamento ou folga excessiva.
3. A iluminação responde como esperado antes e depois do comando.
4. O símbolo exibido corresponde à função executada.
5. A chamada é registrada pelo controlador do elevador.
6. Os demais botões do painel continuam funcionando.
7. Displays, setas, campainhas ou indicadores associados não apresentam falhas.
8. Não há cabos prensados, conectores parcialmente encaixados ou partes soltas.

Em uma COP, faça testes de seleção de pavimentos e comandos relacionados ao botão substituído. Em uma LOP, confirme se a chamada é registrada e se a indicação de direção permanece coerente com a operação do grupo ou da cabina.

Se o botão novo não responder, não conclua imediatamente que ele está defeituoso. Revise o encaixe do conector, a referência da placa, a posição da peça, o cabo, a alimentação e eventuais falhas anteriores do painel. A troca de uma placa compatível deve ser seguida de verificação funcional completa, especialmente quando o módulo integra mais de um botão ou um display.

Checklist para comprar botões Schindler

Use esta lista ao solicitar uma cotação, conferir estoque ou comparar alternativas de reposição:

• [ ] Família e identificação do elevador: confirmar 3300, 3600 ou outra aplicação.
• [ ] Local de instalação: COP, LOP, painel auxiliar ou módulo específico.
• [ ] Tipo de componente: botão individual, tecla, placa, módulo com display ou conjunto completo.
• [ ] Acionamento: pressão mecânica ou touch.
• [ ] Fotos da frente, verso, lateral e conectores.
• [ ] Código completo da placa, etiqueta e revisão.
• [ ] Medidas externas, recorte, profundidade e pontos de montagem.
• [ ] Símbolo, número de pavimento, direção ou função do botão.
• [ ] Iluminação: presença, posição, cor observada e comportamento.
• [ ] Tipo, número de vias e posição dos conectores.
• [ ] Quantidade necessária e condição das demais peças do painel.
• [ ] Histórico de modernização ou substituições anteriores.

Esse conjunto de dados reduz o risco de receber uma peça que pareça correta, mas não seja instalável ou funcional no painel. Para compradores B2B, também facilita a validação técnica entre a equipe de campo, compras e fornecedor.

Erros comuns na reposição

O erro mais frequente é comprar pelo aspecto frontal. Dois botões com a mesma geometria podem usar placas, conectores e sinais distintos. Fotos são importantes, mas devem ser acompanhadas de medidas e códigos.

Outro problema comum é substituir apenas a tecla quando a falha está na placa, no cabo ou no módulo touch. Antes de definir a peça, confirme se há resposta elétrica, iluminação e comunicação adequadas no conjunto.

Também é arriscado ignorar símbolos e acessibilidade. Uma tecla com seta incorreta, número de pavimento errado ou indicação tátil incompatível pode prejudicar a utilização do elevador, ainda que o circuito funcione.

Por fim, evite desmontar sem documentar. Uma sequência simples de fotografias, medidas e anotações sobre conectores costuma economizar tempo e impede que a equipe precise abrir o painel novamente apenas para confirmar um dado básico.

Perguntas frequentes sobre botões Schindler

Posso trocar somente um botão Schindler?

Sim, quando o botão é um componente separado e a falha está nele. Porém, alguns painéis usam teclas integradas a placas ou módulos touch; nesses casos, pode ser necessário substituir o conjunto compatível. Verifique o modo de fixação, a placa e o conector antes de decidir.

O código 3300 ou 3600 é suficiente para comprar a peça?

Não. Ele ajuda a restringir a aplicação, mas não confirma compatibilidade total. Compare o código da placa, as dimensões, o layout, a função, a iluminação e os conectores.

Um botão com o mesmo conector sempre funciona?

Não necessariamente. O conector pode ser fisicamente igual enquanto os sinais, a pinagem, a placa ou a lógica do módulo diferem. A referência da placa e a configuração do painel também precisam coincidir.

Como identificar se o defeito está no botão ou na placa?

Observe se há travamento mecânico, ausência de retorno, falha de iluminação ou resposta intermitente. Depois, verifique conector, chicote, alimentação e o comportamento dos outros comandos do mesmo painel. Em módulos touch, a análise deve incluir o sensor e a placa associada.

É possível usar um botão de outro painel Schindler?

Somente após confirmar compatibilidade técnica e mecânica. A marca e a aparência do componente não garantem que ele seja adequado à aplicação, à placa e à função existentes.
