Botões de elevador ThyssenKrupp não devem ser escolhidos apenas pela aparência. Um botão visualmente semelhante pode ter recorte, tensão de iluminação, conector, placa de circuito ou protocolo de comunicação diferentes. Para encontrar uma reposição compatível, documente o conjunto instalado: posição do botão, fotos do painel e do verso, medidas, códigos e detalhes elétricos.
A identificação correta reduz retrabalho durante a manutenção, evita adaptações indevidas no painel e ajuda o fornecedor a avaliar se o item deve ser original, equivalente compatível ou parte de uma solução de modernização. O processo vale para botoeiras de cabine, botões de pavimento, indicadores, displays e placas de chamada.
Onde ficam os botões de cabine e de pavimento
O primeiro passo é definir exatamente qual componente será substituído. Em um elevador, botões de comando podem estar em diferentes conjuntos, e cada um tem função, montagem e compatibilidade próprias.
Na cabine, os elementos mais comuns ficam na botoeira de cabine, também chamada de COP (Car Operating Panel). Ela costuma reunir:
- Botões de seleção de andar;
- Abertura e fechamento de portas;
- Alarme, intercomunicador ou telefone;
- Chave de acesso, quando existente;
- Indicador de posição e direção;
- Sinalização luminosa dos comandos;
- Braille, relevo ou marcações táteis.
Nos pavimentos, a botoeira de chamada, conhecida como hall call, normalmente possui botões de subir, descer ou ambos. Dependendo da configuração, ela também pode incorporar indicador de posição, setas direcionais, display, leitor de acesso ou placa eletrônica compartilhada.
Antes de pesquisar por thyssenkrupp elevator buttons, registre se a peça pertence à cabine ou ao andar. Informe também o andar de instalação, pois o térreo, o último pavimento e andares com acesso restrito podem usar funções específicas. Um botão de “subir” isolado, por exemplo, não substitui necessariamente um módulo com botão duplo de subir e descer.
Também observe se a necessidade é somente o botão frontal, o conjunto com suporte e contato, a placa de chamada inteira ou a botoeira completa. Trocar um único componente pode ser viável, mas depende de como o fabricante estruturou o painel e de seu estado geral.
Identifique a família do painel e do controlador
A marca ThyssenKrupp, assim como outros fabricantes, possui equipamentos instalados em diferentes gerações e configurações. O nome da marca na botoeira não determina, por si só, a compatibilidade da peça. É preciso relacionar o botão ao painel, ao comando e, quando aplicável, à placa eletrônica.
Comece procurando identificações em locais acessíveis durante a manutenção autorizada:
- Etiqueta no interior ou na lateral da botoeira;
- Código gravado no corpo do botão;
- Referência na placa de circuito impresso;
- Etiquetas do quadro de comando;
- Identificação de cabos e conectores;
- Manual técnico, diagrama elétrico ou histórico de manutenção;
- Número de série ou código do elevador, quando disponível.
A família do controlador importa especialmente em botoeiras com comunicação serial, displays integrados ou módulos inteligentes. Em sistemas desse tipo, o comando pode não receber um simples contato seco de cada botão. A placa pode trocar sinais digitais com o controlador, e uma substituição sem equivalência elétrica ou lógica pode deixar funções inoperantes.
Não presuma que um botão redondo, quadrado ou com aro metálico tenha uma única aplicação. O mesmo desenho externo pode aparecer com diferentes LEDs, terminais, placas de fixação, alturas de montagem e circuitos.
Como separar peça simples de módulo eletrônico
Um botão convencional geralmente apresenta contatos e terminais próprios, com ligação individual ou por chicote simples. Já um módulo eletrônico pode ter placa, conector multipinos e identificação de circuito impresso. Displays, setas de direção e botoeiras de chamada modernas frequentemente pertencem à segunda categoria.
Se houver uma placa atrás do botão ou se vários comandos compartilharem um único conector, trate a substituição como componente de sistema. Nesse caso, as fotos do verso, os códigos da placa e a pinagem visível são mais importantes que a foto da face frontal.

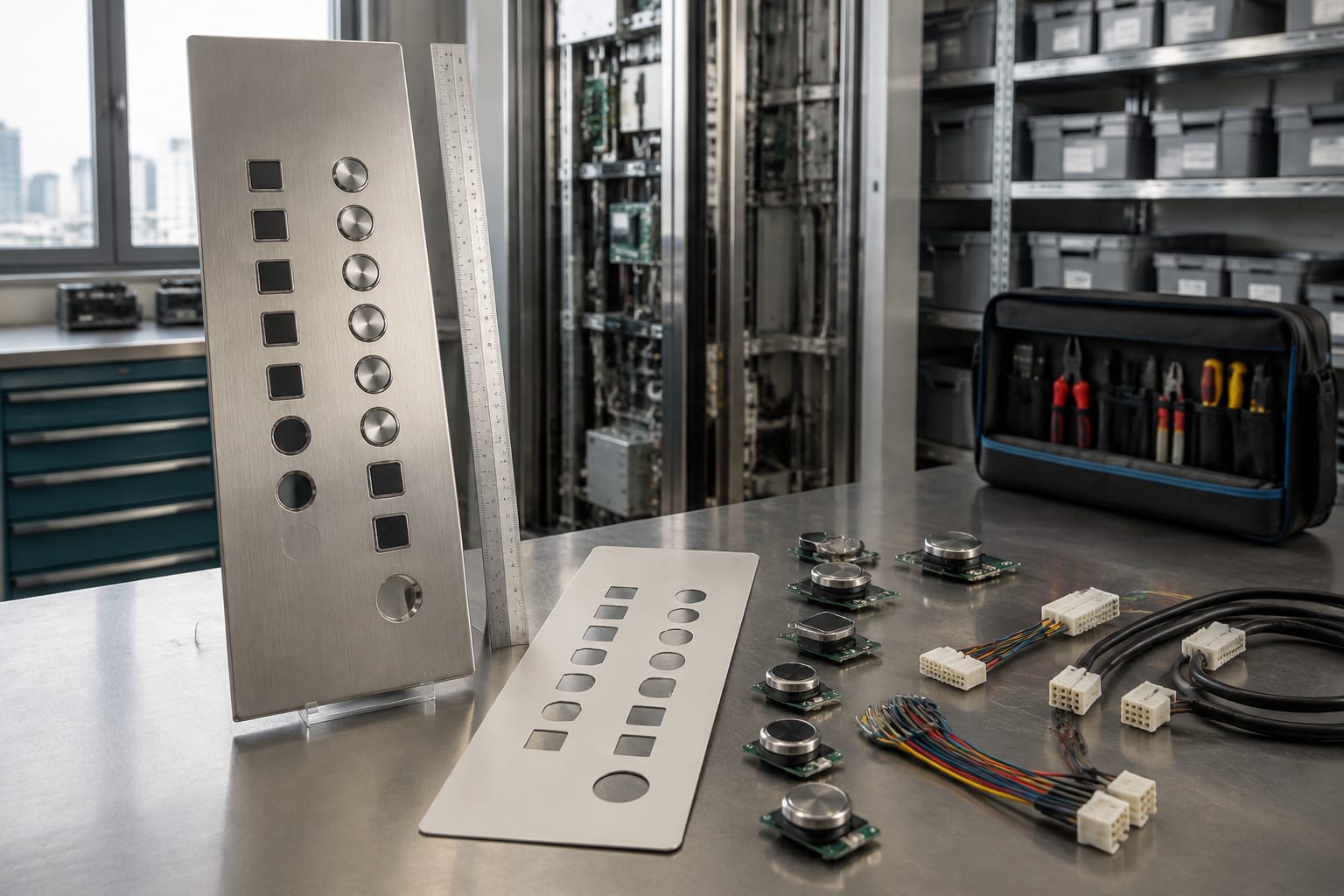

Meça o botão e o recorte do painel
Dimensões definem se a peça pode ser instalada sem alterar a chapa do painel. Meça tanto o botão existente quanto o recorte no painel, sempre com o componente desligado e desmontado por profissional qualificado quando necessário.
Registre as medidas em milímetros e, se possível, use paquímetro. Uma régua pode servir para triagem inicial, mas pode não revelar diferenças pequenas que impedem o encaixe ou deixam folgas aparentes.
| Medida a registrar | Por que ela importa | Como registrar |
|---|---|---|
| Diâmetro ou largura da face | Confirma o formato externo e a cobertura do recorte | Foto frontal com escala e medida em mm |
| Diâmetro ou dimensões do corpo | Define se o componente atravessa o painel | Meça a parte inserida na chapa |
| Dimensão do recorte | Evita folga, interferência ou necessidade de usinagem | Meça o furo ou abertura do painel |
| Espessura da chapa | Afeta porca, trava e comprimento útil de fixação | Meça a chapa na borda do recorte |
| Profundidade atrás do painel | Verifica espaço para contatos, placa e cabos | Foto lateral e medida aproximada |
| Distância entre furos | Necessária em módulos retangulares ou placas | Meça de centro a centro |
Em painéis retangulares, fotografe as quatro bordas e confirme orientação, largura e altura. Para conjuntos com parafusos, registre posição, quantidade e diâmetro dos furos de fixação. Quando houver moldura, informe se ela faz parte do botão ou se é uma peça independente.
Evite usar somente termos como “botão grande”, “botão inox” ou “modelo antigo”. Eles ajudam na descrição, mas não substituem medidas e fotos. A mesma linguagem deve valer para pedidos de reposição de displays e placas de chamada.
Confira iluminação, símbolos e recursos táteis

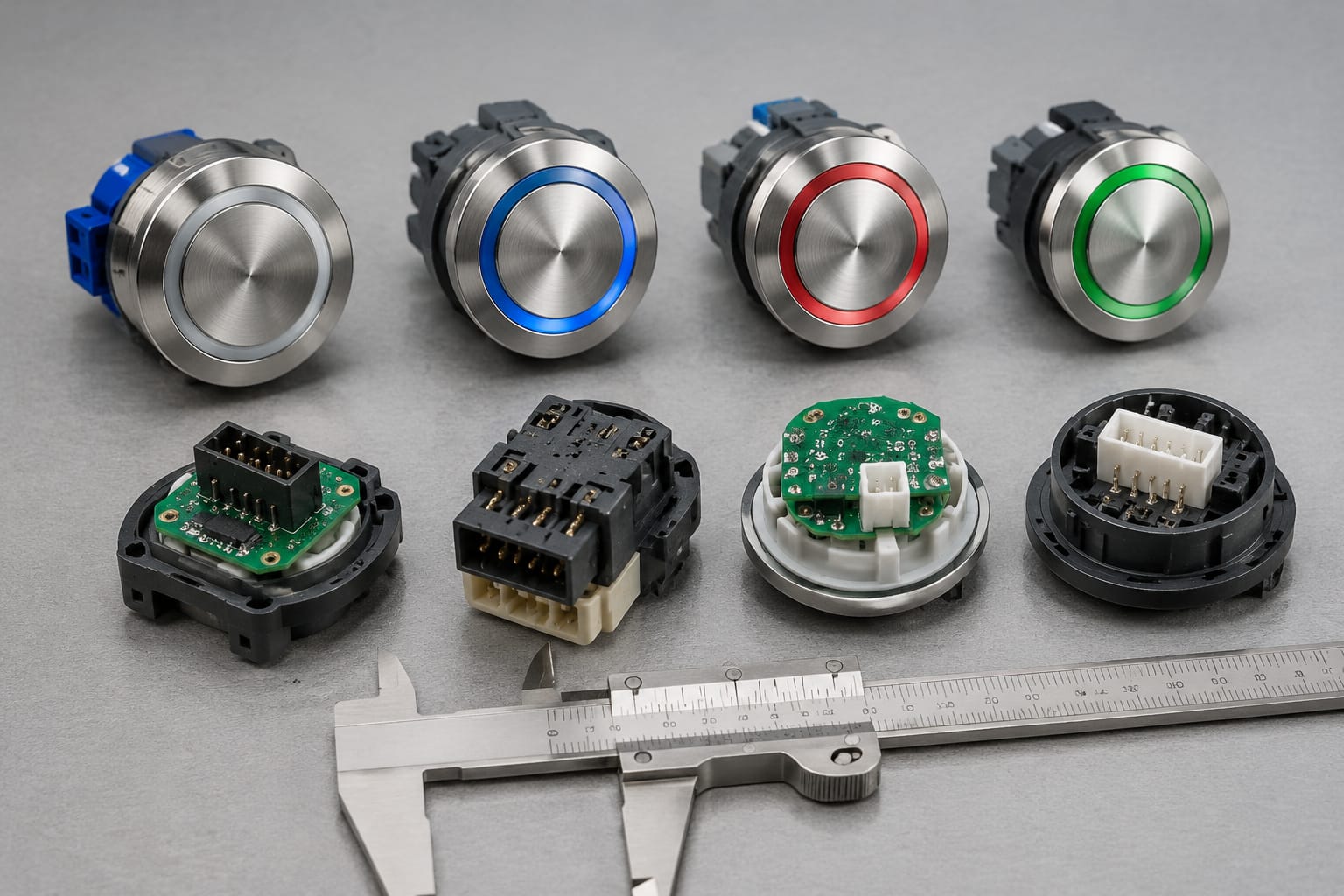

A iluminação é um ponto frequente de incompatibilidade. Um botão pode ser iluminado por LED, lâmpada, anel luminoso, símbolo retroiluminado ou conjunto de cores. Além da aparência, variam tensão, polaridade, consumo e forma de acionamento.
Documente estes pontos:
- Cor em repouso e após o acionamento;
- Local da luz: aro, símbolo, número ou toda a face;
- Tipo de símbolo: número, seta, porta, alarme ou outro;
- Cor e acabamento da face;
- Se a iluminação é fixa, pisca ou muda de estado;
- Tensão indicada no componente ou na placa;
- Número de fios, terminais ou vias do conector.
Não tente inferir a tensão pela cor do LED ou pelo aspecto do chicote. A alimentação pode ser fornecida pelo painel ou regulada na placa. Se não houver marcação legível, informe o dado como “não identificado” em vez de estimá-lo.
Os recursos táteis também precisam corresponder ao uso previsto. Em botões de cabine, verifique presença de Braille, numeral em relevo, seta em alto-relevo, ponto de referência e contraste visual. Uma peça sem a mesma leitura tátil pode não ser uma substituição adequada, mesmo que encaixe fisicamente.
Símbolos e idioma do painel
Fotografe todos os símbolos, inclusive os aparentemente universais. Ícones de abertura e fechamento de portas, alarme, ventilação e serviço podem variar em desenho, orientação e iluminação. Em equipamentos importados ou modernizados, a gravação pode estar em outro idioma ou seguir convenções distintas.
A reprodução precisa do símbolo evita receber um botão funcionalmente correto, porém inadequado para o restante da botoeira. Em um painel com identidade visual uniforme, acabamento, tipografia e tonalidade também pesam na decisão entre troca pontual e renovação do conjunto.
Registre códigos das placas e conectores
Quando o botão faz parte de uma placa, o código da placa costuma ser a referência mais valiosa para a análise de compatibilidade. Procure números alfanuméricos, revisão de hardware, etiquetas de fabricação e identificação impressa no circuito.
Tire fotos nítidas de:
- Frente e verso da placa;
- Código principal e revisão;
- Etiquetas e códigos de barras;
- Conector acoplado e conector desconectado, se o procedimento for seguro;
- Quantidade de pinos e posição de travas;
- Cabos conectados e cores dos condutores;
- Pontos de fixação e espaçadores;
- Eventuais danos, oxidação ou reparos anteriores.
Não remova conectores energizados nem force travas para fotografar. Além do risco elétrico, a desconexão indevida pode causar falhas de operação, perda de configuração ou danos à placa. A inspeção deve ser conduzida dentro dos procedimentos de manutenção aplicáveis ao equipamento.
O código de uma placa não deve ser confundido com o número de lote, data de produção ou marcação de um componente eletrônico isolado. Caso existam vários códigos, envie todos com a localização de cada um. Um fornecedor experiente poderá comparar referências e pedir detalhes adicionais em vez de basear a seleção em uma única imagem.
Conector igual não garante a mesma função
Dois conectores podem ter o mesmo formato e número de vias, mas possuir pinagem ou comunicação diferentes. Da mesma forma, uma placa aparentemente idêntica pode ter revisão incompatível com o controlador instalado.
Por isso, a confirmação deve considerar o conjunto: código da placa, revisão, conector, aplicação no painel, versão do comando e funções atendidas. Não faça pontes, inversões de fios ou adaptações de pinagem com base apenas na posição física do conector.
Avalie a integração entre display e placa de chamada
Em muitos elevadores, display, setas direcionais e botões de pavimento não são peças independentes. Eles podem compartilhar uma placa de chamada, alimentação e comunicação. Substituir somente o display pode não resolver uma falha que está na placa; substituir a placa sem verificar o display pode manter o problema visual.
Faça um diagnóstico básico antes de comprar:
- Identifique se a falha está em um único botão, em vários botões ou em todo o módulo.
- Observe se o display recebe energia, mostra caracteres incompletos ou fica apagado.
- Verifique se setas e sinalizações respondem à chegada da cabine.
- Compare o comportamento com outro pavimento que use o mesmo conjunto.
- Registre se a falha é constante ou intermitente.
- Consulte o diagrama ou diagnóstico do controlador antes de condenar a placa.
Um botão sem iluminação pode ter defeito no LED, no contato, no cabo, na placa ou no comando. Uma placa de chamada sem resposta pode ser um problema local ou de comunicação. O diagnóstico técnico permanece necessário; a documentação de compra deve descrevê-lo sem transformar suposição em fato.
Para aplicações em que o módulo de chamada completo é a alternativa adequada, vale comparar opções de [placas de chamada com botão touch para elevadores](/products/touch-hall-call-touch-button-board-elevator-parts/). Em conjuntos que reúnem indicador e chamada, referências de [placas de display e botoeiras para elevadores 3600 e 5200](/products/3600-5200-elevator-call-display-board-button-lift-parts-accessories/) ajudam a estruturar a especificação visual e eletrônica a confirmar.
Verifique acessibilidade e resistência para a aplicação
A reposição deve preservar a operação segura e a legibilidade do comando. Antes de aprovar uma alternativa, avalie se a peça mantém características relevantes do equipamento existente e se atende às exigências aplicáveis ao projeto, à manutenção e ao local de instalação.
Para botoeiras de cabine e pavimento, confira:
- Legibilidade dos números, setas e pictogramas;
- Contraste entre símbolo e fundo;
- Identificação tátil e Braille quando presentes;
- Força e curso de acionamento adequados;
- Resposta visual ou sonora esperada;
- Bordas, saliências e acabamento da face;
- Resistência compatível com fluxo de uso e ambiente;
- Vedação ou proteção necessária em áreas expostas a poeira, umidade ou limpeza frequente.
Não declare conformidade normativa apenas porque o botão apresenta Braille, LED ou acabamento metálico. A avaliação depende do elevador, do painel, do local, das dimensões de instalação e dos requisitos aplicáveis. Quando a intervenção altera a configuração do painel, a empresa responsável deve verificar as obrigações técnicas antes da execução.
Em ambientes de uso intenso, também analise sinais de desgaste do conjunto. Se vários botões estiverem opacos, com luz irregular, inscrições apagadas ou contatos intermitentes, a troca individual pode comprometer a padronização e elevar novas intervenções no curto prazo. Nesses casos, uma modernização da botoeira pode ser tecnicamente mais consistente.
Há opções de [botoeiras de cabine, botões e displays personalizáveis](/products/elevator-car-control-panel-car-button-display-cop-customization/) para projetos em que é necessário compatibilizar layout, acabamento, funções e componentes do painel. A seleção final, porém, deve partir das medidas e interfaces levantadas no equipamento.
Prepare uma solicitação de cotação completa
Uma solicitação bem preparada acelera a avaliação de reposição e reduz perguntas posteriores. Ela não precisa conter todas as informações técnicas desde o início, mas deve separar claramente o que foi confirmado do que ainda precisa ser verificado.
Use esta estrutura:
- Componente solicitado: botão de cabine, botão de pavimento, display, placa de chamada, conjunto de botoeira ou outro;
- Marca e aplicação: ThyssenKrupp, cabine ou pavimento, função do botão e andar quando relevante;
- Quantidade: número de peças e se todas devem ser visualmente idênticas;
- Fotos: frente, verso, lateral, contexto no painel e códigos legíveis;
- Dimensões: face, corpo, recorte, espessura da chapa e distância entre fixações;
- Identificações: códigos do botão, placa, revisão, etiquetas e controlador;
- Elétrica: quantidade de terminais ou vias, tipo de conector e tensão somente quando confirmada;
- Funções visuais: cor, iluminação, símbolo, display, setas e sinal sonoro;
- Recursos táteis: Braille, relevo, contraste e outras características existentes;
- Condição da peça: quebrada, sem iluminação, intermitente, ausente ou em bom estado para comparação;
- Necessidade comercial: reposição unitária, lote, padronização de estoque ou modernização.
Anexe fotos sem filtros e com boa iluminação. Para códigos pequenos, faça uma imagem aproximada e outra mostrando onde a etiqueta fica instalada. Uma foto do conjunto inteiro contextualiza o item; uma foto aproximada permite ler os detalhes. Ambas são necessárias.
Evite as falhas mais comuns: pedir pelo nome genérico do botão, informar apenas a marca do elevador, omitir o verso da peça, medir somente a face, presumir tensão e solicitar placa por aparência. Esses atalhos costumam levar a propostas imprecisas ou a material que exige adaptação.
