Peças ThyssenKrupp e TKE: guia de identificação

A substituição de thyssenkrupp elevator parts exige mais do que localizar uma peça com aparência semelhante. Em elevadores ThyssenKrupp e TKE, placas de display, comunicação e comando podem pertencer a famílias diferentes, ter revisões incompatíveis ou utilizar o mesmo formato físico com pinagem, tensão ou software distintos.

Para pedir uma reposição com segurança, identifique o elevador e o controlador, registre todos os códigos da peça retirada e compare conectores, alimentação, revisão e função no sistema. A placa antiga, quando disponível, é a melhor referência, mas fotos legíveis e dados da instalação também podem viabilizar uma análise técnica.

ThyssenKrupp Elevator e TKE: entenda a nomenclatura

ThyssenKrupp Elevator passou a operar globalmente sob a marca TKE. Por isso, equipamentos instalados sob a identificação ThyssenKrupp podem aparecer em documentos, etiquetas, embalagens e consultas de fornecimento com as duas nomenclaturas.

Essa mudança de marca não significa que todas as peças antigas tenham um equivalente direto com novo nome. Há equipamentos que continuam usando componentes originalmente identificados como ThyssenKrupp, enquanto produtos mais recentes podem ser listados como TKE. Em ambos os casos, a compatibilidade deve ser determinada pela referência técnica, não apenas pela marca gravada na placa.

Ao procurar peças para elevador ThyssenKrupp, use todas as variações úteis na consulta:

• Marca registrada no elevador, na placa de comando ou na etiqueta do componente.
• Nome atual TKE, quando constar em documentação recente.
• Código completo de material, número de peça ou part number.
• Código do circuito impresso, geralmente gravado na própria placa.
• Modelo do controlador, operador de porta, indicador ou botoeira.
• Revisão de hardware e, quando informada, versão de software ou firmware.

É comum que o mesmo componente seja anunciado por um código comercial e também por um código de placa. O código da placa ajuda a rastrear a eletrônica; o código de material normalmente é mais útil para determinar a aplicação prevista pelo fabricante. Sempre que possível, informe os dois.

Identifique a família do elevador e do controlador

Antes de buscar uma peça, determine onde ela está instalada e qual sistema atende. Uma placa encontrada na cabina não deve ser considerada automaticamente compatível com qualquer outra placa da cabina, mesmo quando tem dimensões e conectores parecidos.

Comece separando a peça por função:

Informações da instalação que reduzem erros

Uma solicitação bem preparada relaciona a peça ao sistema em que ela opera. Reúna, quando disponível:

• Foto da etiqueta do controlador e do interior do quadro.
• Nome ou modelo da família de comando.
• Identificação da cabina e do equipamento, conforme os registros de manutenção.
• Fotos da placa instalada, frente e verso, sem ocultar etiquetas.
• Localização exata: quadro, teto da cabina, painel de operação, indicador de pavimento ou operador de porta.
• Defeito observado e comportamento do elevador.
• Alterações já feitas no sistema, como modernização do comando, troca de display ou reforma da botoeira.

A informação sobre modernizações é importante. Um elevador inicialmente fornecido com uma solução ThyssenKrupp pode ter recebido um controlador, display ou interface de outra geração posteriormente. Nesse cenário, o nome do elevador não é suficiente para definir a peça correta.

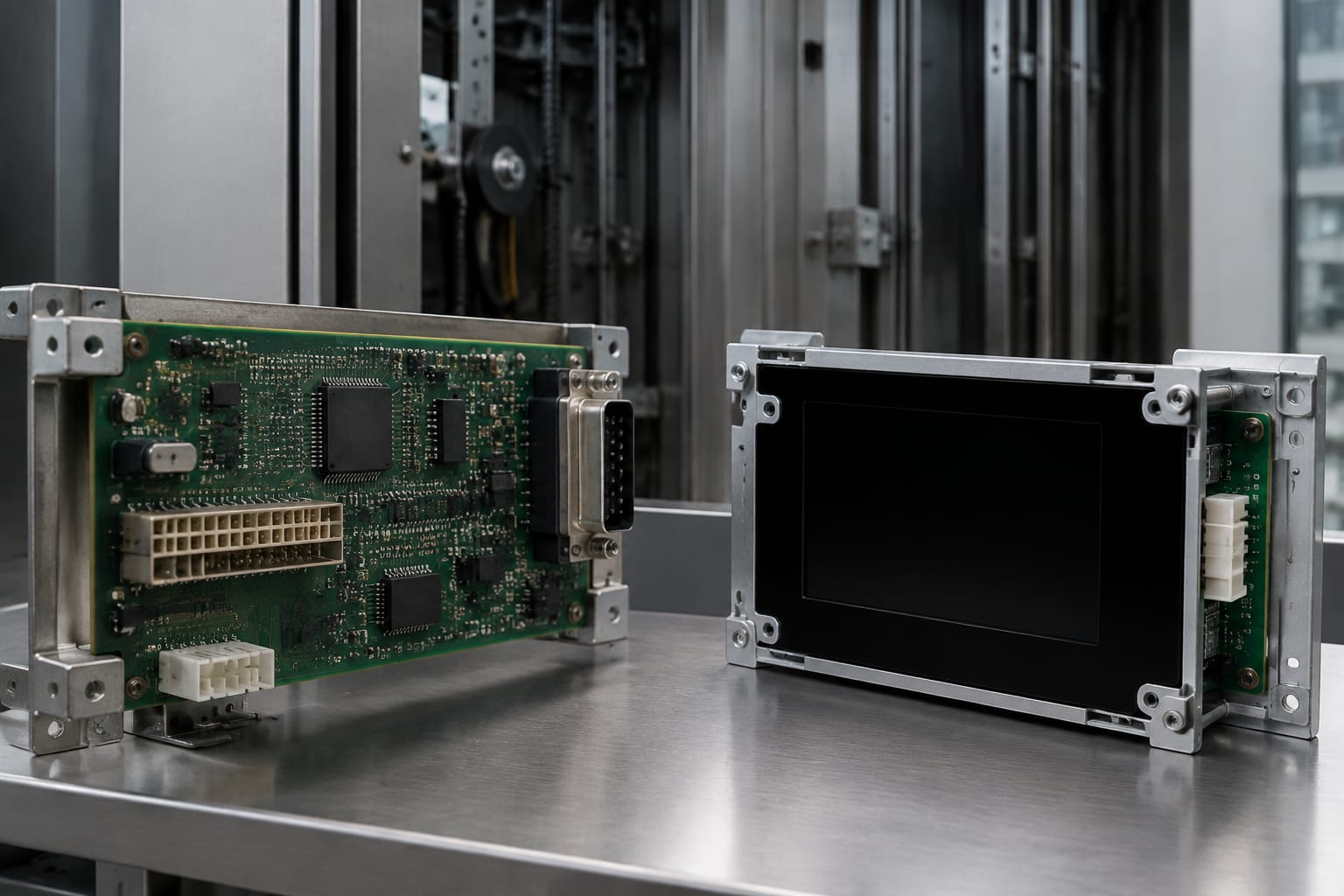

Peças comuns de display e comunicação

Displays e placas de comunicação estão entre as peças mais consultadas porque sofrem impacto de desgaste, oxidação, intervenções na cabina e incompatibilidades após reformas. Também são componentes em que a semelhança visual causa muitos pedidos incorretos.

Placas de display

Uma placa de display pode mostrar andar, direção, mensagens de serviço ou informações configuradas para o edifício. Para localizar a substituta, confirme:

• Tipo de visualização: segmentos, matriz de pontos, LCD, TFT ou outro.
• Quantidade de dígitos e símbolos apresentados.
• Posição do display: cabina, indicador de pavimento ou painel de operação.
• Formato do conector e número de vias.
• Tensão de alimentação indicada.
• Interface de comunicação e identificação dos terminais.
• Dimensões, pontos de fixação e orientação da placa.
• Código e revisão da placa.

Para sistemas com a mesma função, mas conexões ou montagem distintas, uma placa de display de saída para elevador Thyssen deve ser comparada pela referência técnica e pela interface do equipamento, não apenas pela imagem do produto.

Placas de comunicação da cabina

A placa de comunicação da cabina faz a interface entre dispositivos do painel, display, botões e o restante do sistema, conforme a arquitetura do elevador. Um defeito nela pode se manifestar como ausência de indicação, falha de botões, comunicação intermitente ou perda de funções da botoeira. Esses sintomas, porém, também podem ter origem em chicotes, conectores, alimentação, configuração ou no controlador.

Ao comparar uma placa de comunicação da cabina com chip retangular, confira a posição de cada conector, a identificação impressa dos terminais e a revisão. A presença de um chip ou conector semelhante não confirma a intercambialidade.

Em algumas consultas, a referência pode remeter a uma placa de display e comunicação de cabina 3600. Nesse caso, o número da família deve ser confirmado no componente e na documentação do controlador. Não presuma que “3600” descreva um padrão universal aplicável a outros sistemas.

Leia códigos de placa e etiquetas de revisão

Os códigos eletrônicos impressos em uma placa não têm todos o mesmo significado. Um deles pode identificar o circuito impresso nu; outro, o conjunto montado; outro ainda, o lote ou a versão de fabricação. Para comprar a peça correta, capture a informação completa e preserve os sufixos.

Procure etiquetas, serigrafias e gravações em:

• Face frontal e traseira da placa.
• Etiquetas brancas, adesivos com código de barras ou QR code.
• Próximo aos conectores e aos furos de fixação.
• Embalagem original, quando ainda disponível.
• Documentação de manutenção e lista de materiais do equipamento.

Registre o texto exatamente como aparece, incluindo hífens, barras, pontos, letras finais e indicação de revisão, como REV, V, R ou expressão equivalente. Não resuma um código longo nem descarte caracteres que pareçam secundários.

Como interpretar a revisão

A revisão costuma indicar uma alteração de hardware, de componentes, de disposição de conectores ou de lógica associada à placa. Uma revisão mais nova pode substituir uma versão anterior, mas isso depende da aplicação. Ela pode exigir atualização de software, alteração de chicote, configuração diferente ou outro módulo associado.

A pergunta correta não é “a revisão maior serve?”, mas sim:

1. A referência de conjunto é a mesma ou existe uma equivalência declarada?
2. A nova revisão mantém conectores, pinagem e alimentação?
3. Há exigência de parametrização, firmware ou adaptação?
4. O controlador e os demais módulos aceitam essa revisão?
5. Existe documentação de substituição para a instalação em questão?

Uma fotografia nítida da etiqueta e da serigrafia reduz o risco de confundir códigos semelhantes. Fotografe sem flash excessivo, de frente, e envie também uma imagem mais ampla que mostre os conectores e a posição da placa no equipamento.

Compare conectores e características elétricas

A comparação física é uma etapa necessária, mas não suficiente. Duas placas com o mesmo tamanho podem ter conectores idênticos e ainda assim usar sinais diferentes. Conectar uma peça incompatível pode causar falha de comunicação, danos a componentes ou comportamento imprevisível do elevador.

Confira os seguintes pontos antes da instalação:

Nunca deduza a tensão pela cor dos fios ou pelo formato de um conector. Use a etiqueta da peça, o diagrama aplicável e a documentação do sistema. Quando não houver dados suficientes, mantenha a peça fora de operação até confirmar a aplicação.

A compatibilidade elétrica também não deve ser avaliada somente com um multímetro. A medição ajuda no diagnóstico, mas a análise de protocolo, configuração e sinais exige referência técnica apropriada e procedimentos seguros de manutenção.

Como lidar com componentes obsoletos ou renomeados

Em equipamentos mais antigos, uma peça pode estar fora de linha, ter sido renomeada ou ter recebido uma substituição de engenharia. Isso não significa que qualquer componente usado seja uma solução adequada.

Há quatro cenários comuns:

• Mesmo código, estoque remanescente: a referência é idêntica, mas ainda é necessário verificar condição, revisão e procedência.
• Código substituído oficialmente: existe uma referência sucessora, possivelmente com instruções de instalação.
• Placa reparável: o defeito pode estar em conectores, soldas, fonte, componentes discretos ou outro ponto passível de reparo especializado.
• Solução de modernização: a peça isolada não está disponível ou não é tecnicamente recomendada, exigindo atualização de módulos, interface ou conjunto de comando.

Uma substituição de engenharia pode incluir adaptador, chicote, alteração de configuração ou ajuste no software. Portanto, não compre uma peça “equivalente” sem saber se a equivalência é funcional, mecânica e elétrica.

Evite também confundir peças recondicionadas, usadas, novas de estoque antigo e componentes de reposição alternativos. Cada condição exige verificações diferentes. Solicite a identificação do item fornecido, sua revisão e as condições comerciais aplicáveis antes de definir a compra.

Documentação a solicitar ao fornecedor

Um fornecedor pode ajudar a cruzar referências, mas a qualidade da resposta depende dos dados enviados. Para peças críticas de comando e comunicação, solicite documentos e esclarecimentos que permitam validar a aplicação.

A documentação útil inclui:

• Referência completa da peça oferecida e respectiva revisão.
• Confirmação de compatibilidade com o código da peça removida, quando houver.
• Fotos do item ou da etiqueta de identificação, quando apropriado.
• Diagrama de conectores, pinagem ou instruções de instalação, se disponibilizados para a peça.
• Requisitos de configuração, parametrização ou firmware.
• Necessidade de adaptadores, chicotes ou outros componentes associados.
• Condição da peça: nova, recondicionada, usada ou outra classificação aplicável.
• Informações de embalagem, quantidade e condições de fornecimento relevantes ao pedido.

Para importadores, distribuidores e equipes de suprimentos, é útil manter uma ficha de homologação interna. Ela deve vincular código de origem, referência oferecida, revisão, fotos, fornecedor, data da confirmação e observações de aplicação. Esse histórico reduz pedidos repetidos de informação e facilita rastreabilidade nas próximas reposições.

Checklist de verificação antes da substituição

Use esta lista antes de aprovar uma peça ThyssenKrupp ou TKE para instalação:

• [ ] Identifiquei a função e o local exato da peça no elevador.
• [ ] Registrei marca, família do controlador e informações disponíveis da instalação.
• [ ] Copiei o código completo da peça antiga, sem omitir sufixos.
• [ ] Registrei a revisão de hardware e qualquer versão de software disponível.
• [ ] Fotografei frente, verso, conectores e etiquetas da placa removida.
• [ ] Comparei quantidade, tipo, orientação e chaveamento dos conectores.
• [ ] Confirmei tensão, polaridade, terminais e características elétricas relevantes.
• [ ] Verifiquei fixação mecânica, dimensões e necessidade de espaçadores.
• [ ] Avaliei se há configuração por jumpers, endereço, DIP switch ou firmware.
• [ ] Confirmei se o item é substituição direta, sucessor com adaptação ou apenas semelhante.
• [ ] Verifiquei se chicotes, displays, controlador ou módulos associados também precisam de alteração.
• [ ] Registrei a condição da peça e os documentos técnicos recebidos.

Erros frequentes na compra de peças ThyssenKrupp e TKE

O erro mais comum é solicitar uma peça pelo nome genérico, como “placa de display ThyssenKrupp”. Essa descrição pode abranger várias famílias, revisões e aplicações. O código completo é muito mais confiável.

Outro problema recorrente é ignorar a revisão. A placa pode ligar e ainda assim não comunicar corretamente, não reconhecer periféricos ou operar com funções incompletas. Da mesma forma, trocar uma placa sem investigar a origem da falha pode apenas deslocar o problema para outro componente.

Também evite comprar com base em fotos isoladas de anúncios. Uma imagem é útil para triagem, mas não substitui etiqueta, referência, pinagem e confirmação da arquitetura do sistema. Para elevadores em operação, o procedimento deve ser conduzido por profissionais qualificados, com o equipamento desenergizado quando aplicável e conforme os procedimentos técnicos adotados na manutenção.

Perguntas frequentes

TKE e ThyssenKrupp usam as mesmas peças?

Nem sempre. TKE é a marca atual associada à ThyssenKrupp Elevator, mas a compatibilidade depende do código, da família do equipamento, da revisão e da aplicação. A marca por si só não determina que uma peça seja intercambiável.

Posso substituir uma placa pela mesma aparência e pelos mesmos conectores?

Não sem confirmar pinagem, tensão, protocolo, revisão e configuração. Conectores iguais podem transportar sinais diferentes entre famílias de equipamentos.

O código da placa é suficiente para pedir uma reposição?

Ele é um dado importante, mas o ideal é enviar também fotos, revisão, localização da peça e identificação do controlador. Alguns códigos descrevem apenas o circuito impresso, não o conjunto completo.

Uma placa obsoleta pode ser substituída por uma mais nova?

Pode, desde que exista uma equivalência técnica confirmada. A solução pode exigir configuração, adaptador, chicote ou atualização de outros elementos do sistema.

Para preparar uma cotação ou validar uma possível substituição, organize o código completo, a revisão, fotos dos dois lados da peça e dados do controlador. A Kelevator atende compradores B2B de peças multimarcas para elevadores; uma solicitação técnica bem documentada permite avaliar referências disponíveis com mais precisão.
